玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體流量與浮子上升高度，即與玻璃轉

  江蘇金捷自動化儀表有限公司主要從事流量計行業，主要產品有：智能電磁流量計、V錐流量計、旋進旋渦流量計、超聲波流量計、渦街流量計、標準孔板流量計、自控溫伴熱電纜、耐高溫電纜、便攜式干式溫度校驗爐、阿牛巴流量計、渦輪流量計、轉子流量計等流量計，以及壓力校驗儀等校驗儀表。

歡迎來電金捷儀表服務熱線 0

概 述

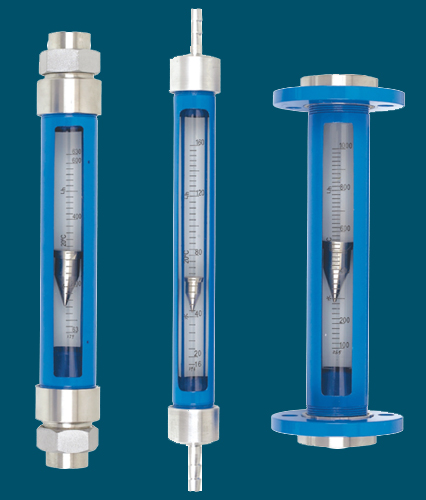

10、20、30型玻璃轉子流量計的連接有管螺紋（G10、20、30型）、軟管（R10、20、30型）；法蘭（F10、20、30型）三種方式。其zui大工作壓力和zui高工 作溫度均高于原有相同通徑的LZB/LZJ系列玻璃轉子流量 計產品；分普通型（測量一般無腐蝕流體）和耐腐型（測 量的腐蝕性流體）兩種。產品體積小、結構輕巧，外形 美觀，維修方便、安全可靠，安裝簡單。F10、20、30型 法蘭可轉動，與現場管道法蘭孔吻合。

G/R/F10、20、30型玻璃轉子流量計可替代引進成套設備上的玻轉儀表，廣泛的應用于化工、輕工、制藥、食品、造紙、環保和計量測量、科研等部門，測量單項非脈動流體（氣體或液體）的流量。

外形及邊接尺寸
	單位：mm 通徑 窗口尺寸 a×b G10 R10 F10 L C 管螺紋 L C D L C D E DN15 26×230 408 52 G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14 *G3/8″ *NPT1/2 DN25 32×230 414 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14 *G3/4″ *NPT1 DN40 40×230 424 92 G11/2″ 450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18 *NPT11/2 DN50 50×230 426 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18 *NPT2
	單位：mm 通徑 G20 R20 F20 L D 管螺紋 L D C L D C E DN15 375 Φ58 G1/2″ ″ 400 Φ58 Φ17 425 Φ95 Φ65 4-Φ14 *G3/8 *NPT1/2 DN25 375 Φ74 G1″ 450 Φ74 Φ27 425 Φ115 Φ85 4-Φ14 *G3/4″ *NPT1 DN40 375 Φ92 * G11/2 450 Φ92 Φ44 425 Φ145 Φ110 4-Φ18 NPT11/2 DN50 375 Φ112 G2″ 450 Φ112 Φ54 425 Φ160 Φ125 4-Φ18 *NPT2 注：可加裝標尺板
	單位：mm 通徑 窗口尺寸a×b G30 R30 F30 L C 管螺紋 L C D L C D E DN15 28×230 375 52* G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14 *G3/8″ NPT1/2 DN25 32×230 375 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14 *G3/4″ *NPT1 DN40 45×230 375 92 G11/2 ″450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18 *NPT11/2 DN50 55×230 375 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18 *NPT2 注：可加裝標尺板

型號規格及技術參數

通徑 DN (mm) 普通型 耐腐型 測量范圍 壓損 允許被測流體狀態 準確度 等Φ 級 水(20℃)L/h 空 氣(20℃/101325Pa)m3/h 壓力(MPa) 溫度(℃) 15 G10/20/30-15 R10/20/30-15 F10/20/30-15 G10/20/30-15F R10/20/30-15F F10/20/30-15F 10～100 16～160 25～250 40～400 63～630 0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20 1000 1100 1200 1700 2000 2500 3000 ≤1.0 -20～+120 2.5 25 G10/20/30-25 R10/20/30-25 F10/20/30-25 G10/20/30-25F R10/20/30-25F F10/20/30-25F 63～630 100～1000 160～1600 250～2500 2～20 3～30 5～50 6～60 2800 4000 5000 6000 40 G10/20/30-40 R10/20/30-40 F10/20/30-40 G10/20/30-40F R10/20/30-40F F10/20/30-40F 160～1600 250～2500 400～4000 5～50 8～80 12～120 3400 4000 5000 ≤0.9 50 G10/20/30-50 R10/20/30-50 F10/20/30-50 G10/20/30-50F R10/20/30-50F F10/20/30-50F 400～4000 630～6300 (1～10)m3/h 12～120 20～200 30～300 4800 6500 8500 ≤0.7

注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。 2、需準確度等級1.5級，請?jiān)谟唵紊献⒚鳌?br /> 3、耐腐型四氟浮子zui大流量比普通型低量等級。 4、耐腐型襯四氟僅為F10和F30系列，型號為：F10-()FO,F30-()FO

流量計接觸測量流體的零部件材質

零部件 型 號 G10 - ( ) G10 - ( )F R10 - ( ) R10 - ( ) F F10 - ( ) F10 - ( )F G0 - ( ) G20 - ( )F R20 - ( ) R20 - ( ) F F20 - ( )F G30 - ( )F R30 - ( ) F F30 - ( )F 浮 子 1Cr18Ni9Ti不銹鋼 1Cr18Ni9Ti不銹鋼 1Cr18Ni9Ti不銹鋼 上、下止檔 尼龍 氟塑料 尼龍 氟塑料 尼龍 氟塑料 密封件 丁腈橡膠 氟橡膠 丁腈橡膠 氟橡膠 丁腈橡膠 氟橡膠 管螺紋接頭 碳鋼（鍍鋅） 1Cr18Ni9Ti不銹鋼 — — 接頭座 鋁 1Cr18Ni9Ti不銹鋼 — — 軟管接頭 — 鋁 1Cr18Ni9Ti不銹鋼 — 法蘭接頭 — — 鋁 1Cr18Ni9Ti不銹鋼

注：需選用其它特殊
