一、概述 歡迎來電金捷儀表 0

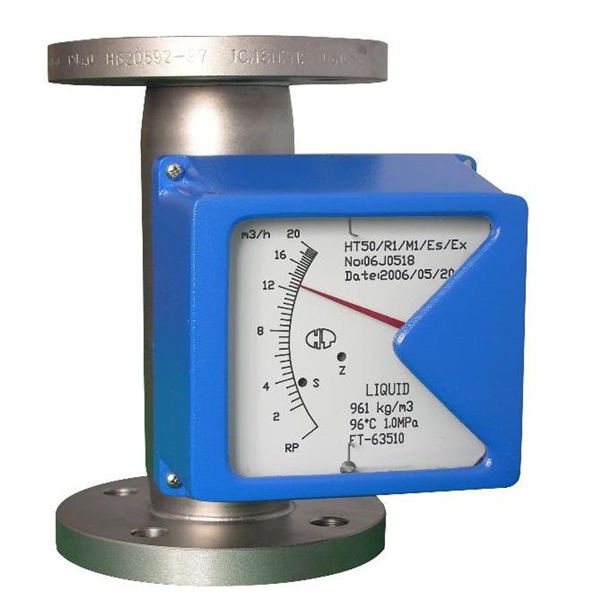

金屬管轉子流量計用于封閉管道中液體、氣體或蒸汽的流量測量，在過程控制中的廣泛應用，特別適合中小流量的控制和測量。
它是由錐管、浮子、指示器、轉換器組成。流體流進錐管浮子上升，其升力M與重力G平衡時，浮子的位移通過磁鋼傳遞給指示器就地指示流量或再由轉換器轉換成相應的電信號（二線制4-20mA,三線制0-10 mA,四線制4-20 mA、0-20mA）可與DDZ-Ⅱ、 DDZ-Ⅲ型電動單元組合儀表，I系列、EK系列等儀表匹配，也可與計算機聯網實現流量的遠距離顯示，記錄、調節，積算和控制。
1. 設計合理，工作可靠，指示器部分屬于免修部件，耐腐蝕、耐高溫、高壓，防塵、防滴、防爆。
根據用戶要求可同時指示標準狀態流量和實際工作狀態的流體流量（根據用戶提供、流量、溫度、密度、壓力等參數由計
算機計算完成）亦即可作2-3種刻度指示，輸出信號和刻度一致而且線性。
2. 輸出模擬信號0-10mA、4-20 mA或0-20 mA可配我廠模擬信號-頻率轉換器，輸出頻率信號并可顯示累積流量。
3. 管道與流量傳感器連接有多種形式的結構和尺寸為方便設計院設計，基型流量傳感器安裝高度為250mm,過濾器安裝高度
為100mm和50mm二種，亦可按客戶要求定制。
4. 流量傳感器除基材1Cr18Ni9Ti外亦可選用0Cr18Ni9Ti 0Cr18Ni12Mo2Ti（鉬二鈦）；鎳基合金（hastelloy哈氏合金）
如0Cr16 Ni60Mo16W4;內襯聚四氟乙烯（PTFE）4F或46F、玻璃、橡膠等。
5. 各項性能指標均不低于國外同類產品。
6. 流量計耐高溫可達400℃，小口徑耐壓可達10MPa以上。
7. 為防止測量氣體或蒸汽時，浮子的跳動產生的誤差專門設計了阻尼器，亦可適用于較大脈動的流體測量。
8. 流量計的進出口位置有：下-上；左-右（平）；右-左（平）；下-上橫；下橫-上橫；
9. 根據用戶需要有指示型；電遠傳；上下限報警裝置；現場累積顯示；保溫；冷卻夾套；并備有各種規格式樣的過濾器，安
裝高度可由客戶定。
10. 我公司專門為用戶生產各種特殊規格、特殊用途的流量計，請與我公司聯系。
二、技術參數

測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa ?DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：zui高可達400℃
介質粘度：DN15: <（F15.1-F15.3）
<（F15.4-F15.8）
DN25: <
DN50-DN150: <
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電開路輸出（zui大100mA@30VDC內部阻抗100歐）
特殊型：繼電器輸出（觸點容量zui大@250VAC）
脈沖輸出：累積脈沖輸出，zui小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

三、流量范圍
