深圳市維君瑞科技有限公司專注于模擬信號（電流/電壓）數據采集模塊，PT100熱電阻和熱電偶信號采集模塊，模擬信號（電流/電壓/熱電阻/頻率/位移）隔離變送器，安裝方式有PCB板上焊接及DIN35導軌式。微功率 1-20W DC DC 模塊電源，五位半數字電壓表頭及相關產品的研發與銷售。在全體同仁的辛勤耕耘下，公司的規模逐年成長擴大，客戶群遍及全球各地，在中國大陸、美洲、歐洲及臺灣、韓國、東南亞等地都擁有許多的長期合作客戶。產品被廣泛應用于工業電源領域的控制，電力，電子儀器，醫療電子，軌道交通，通訊，電信，自動化，醫療和測試與測量等領域

WJ21     U(A)  □ –     □

     輸入電壓或電流信號值                     通訊接口

   U1：0-5V             A1：0-1mA                     485：輸出為RS-485接口

  U2：0-10V            A2：0-10mA                   232：輸出為RS-232接口

   U3：0-75mV        A3：0-20mA

   U4：0-2.5V          A4：4-20mA

   U5：0-±5V           A5：0-±1mA

   U6：0-±10V          A6：0-±10mA

  U7：0-±100mV      A7：0-±20mA

  U8：用戶自定義    A8：用戶自定義



選型舉例1：型號：WJ21 A4-485  表示4-20mA信號輸入，輸出為RS-485接口

選型舉例2：型號：WJ21 U1-232  表示0-5V信號輸入，輸出為RS-232接口

產品特點：

●模擬信號采集，隔離轉換RS-485/232輸出

●采用12位AD轉換器，測量精度優于0.1%

●通過RS-485/232接口可以程控校準模塊精度

●信號輸入/輸出之間隔離耐壓3000VDC

●寬電源供電范圍：8 ~ 32VDC

●可靠性高，編程方便，易于應用

●標準DIN35導軌安裝，方便集中布線

●用戶可編程設置模塊地址、波特率等

●支持Modbus RTU通訊協議

●低成本、小體積模塊化設計

典型應用：

●信號測量、監測和控制

● RS-485遠程I/O，數據采集

●智能樓宇控制、安防工程等應用系統

● RS-232/485總線工業自動化控制系統

●工業現場信號隔離及長線傳輸

●設備運行監測

●傳感器信號的測量

●工業現場數據的獲取與記錄

●醫療、工控產品開發

● 4-20mA或0-5V信號采集

產品概述：

WJ21產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。WJ21系列產品可應用在RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸等等。

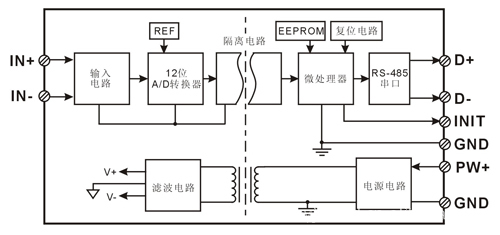

產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口多可接255只WJ21系列模塊，通訊方式采用ascii  碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

WJ21系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ21系列產品按工業標準設計、制造，信號輸入/輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。



功能簡介：

WJ21信號隔離采集模塊，可以用來測量一路電壓或電流信號，

1、 模擬信號輸入

12位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

具體電流或電壓輸入量程請看產品選型。

2、 通訊協議

通訊接口：1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議?？赏ㄟ^編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、 抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
