價格：電議
所在地：廣東 深圳市
型號：DIN22 IAP V2-P1-V2
更新時間：2021-01-22
瀏覽次數：1276
公司地址：深圳市維君瑞科技有限公司
曾祥云 (先生) 業務員
深圳市維君瑞科技有限公司專注于模擬信號（電流/電壓）數據采集模塊，PT100熱電阻和熱電偶信號采集模塊，模擬信號（電流/電壓/熱電阻/頻率/位移）隔離變送器，安裝方式有PCB板上焊接及DIN35導軌式。微功率 1-20W DC DC 模塊電源，五位半數字電壓表頭及相關產品的研發與銷售。在全體同仁的辛勤耕耘下，公司的規模逐年成長擴大，客戶群遍及全球各地，在中國大陸、美洲、歐洲及臺灣、韓國、東南亞等地都擁有許多的長期合作客戶。產品被廣泛應用于工業電源領域的控制，電力，電子儀器，醫療電子，軌道交通，通訊，電信，自動化，醫療和測試與測量等領域
0-10V轉0-10V 兩路輸入，兩路輸出，24V電源，
變頻器信號隔離，變頻器信號抗干擾。
概述：
該產品采用的光電隔離技術，能夠對直流電壓信號進行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。
主要特性:
>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）
>>二路標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內高的線性度（非線性度<0.2%）
>>DIN35導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA電機信號隔離控制
>>非電量信號變送
產品選型表：
DIN22 IAP - V(A)□- P□- V/I□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用戶自定義 |
Vz |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
|
|
選型舉例：
例1：二路輸入信號:0-75mV 供電電源:24V 二路輸出信號:0-5V 型號:DIN22 IAP V3-P1-V1
例2：二路輸入信號:0-10V 供電電源:12V 二路輸出信號:0-10V 型號:DIN22 IAP V2-P2-V2
例3：二路輸入信號:0-3V 供電電源:24V 二路輸出信號:4-20ma 型號:DIN22 IAP Vz-P1-A4（Vz:0-3V）
產品zui大額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature（存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起性損壞。
|
輸入參數 |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 |
|
|
0-5V |
≥300KΩ |
電壓輸出 < 0.6W 電流輸出 <1.5W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS |
|
|
0-10V |
0-20mA |
||||||
|
0-1mA |
1KΩ |
1.5倍額定：連續 3.0倍額定：1S |
|
||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-5V |
≥2KΩ |
||||
|
0-20mA |
0-10V |
||||||
|
4-20mA |
1-5V |
||||||
注:電流輸出型如果要求負載電阻500Ω,請另做注明

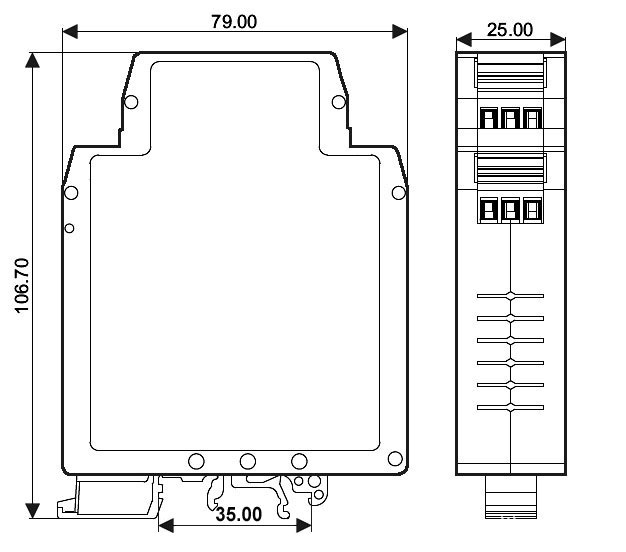

外形尺寸：
