干式變壓器材質分析儀測試分為有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。之前保定五峰電力科技有限公司小編給大家說過有源變壓器容量、負載損耗測量部分的相關知識，想了解的可以戳這https:///trade/pdetail16662940.html。今天，小編就給大家科普一下無源變壓器損耗測量方面的知識，感興趣的就往下看吧。

無源變壓器損耗測量部分

1．基本概念

空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的70%以上才可用來測試空載損耗。

短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。

2．測試方法

根據不同的測試項目以下分別進行介紹：

⑴ 對單相變壓器空載損耗的測量：將變壓器非測試端開路，電壓、電流都直接接入。單相接法等效于以往的單功率表法，適用于測量單相變壓器。





圖1   直接接入測量單相變壓器空載損耗



⑵ 對單相變壓器短路（負載）損耗的測量：與測量單相變壓器空載損耗的接線方式基本相同，可參照圖十九接線；不同點只是做短路試驗時變壓器的非測試端人工短連接。

⑶ 單相電源分相對三相變壓器空載損耗的測量：當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各相空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。基本方法是將三相變壓器當作三臺單相變壓器，輪換加壓，即依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。根據被測變壓器的繞組連接方式可分為圖2（a.b.c.）所示三種情況；接線按照圖3所示：

a． 加壓繞組為△連接：





圖2 a

測量時依次對ab、bc、ca相加壓，非加壓繞組短接，測得的損耗按以下公式計算：



※  注：式中In為試驗線圈的額定電流

b．加壓繞組為Y連接，且有中性點引出：



圖2 b

測量時非加壓繞組短接；施加的電壓為二倍的相電壓，損耗結果計算按式1，空載電流結果按式2（式中0.289改為0.333）。

c．加壓繞組為Y連接，無中性點引出：





圖2 c



由于沒有引出中性點，無法對非加壓繞組短路時，則測量時必須將二次繞組的相應相短路

施加的電壓應為二倍的相電壓。

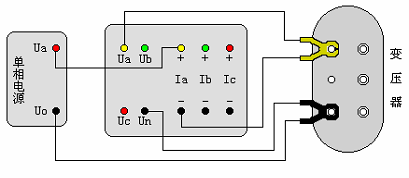

  單相電源測量三相變壓器空載損耗

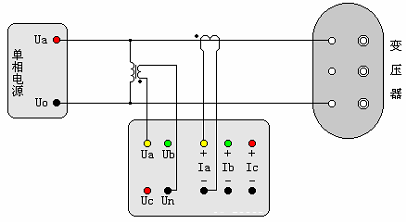

單相電源外接PT和CT測量三相變壓器空載損耗

圖3

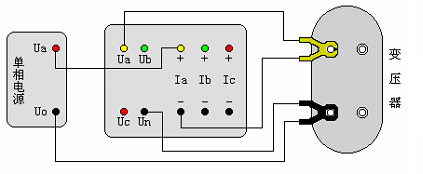

⑷ 單相電源對三相變壓器的短路（負載）損耗的測量：

受電源條件限制（沒有三相電源或電源容量較小）時，以及在制造過程或運行中需逐相檢查以確定故障相時，可用單相電源進行短路試驗；試驗方法是將變壓器的低壓三相的出線端短路連接，在高壓側進行三次測量，根據被測變壓器的繞組連接方式可分為以下兩種情況，見a、b；接線與單相電源測量三相變壓器空載損耗的情況相同，可參照圖5-4接線，二次側全部短接。

注意：短路電流大于50%額定電流測量的數據才準確。

a．加壓繞組為△連接

加壓側按圖5-4方式接線，與之不同的是非加壓側（低壓側）的三相出線端需人工短連接。繞組中的電流應為額定電流的倍，測得的數值可按下面公式換算三相短路損耗和短路電壓：



※  注：式中Un為加壓側額定電壓

b．加壓繞組為Y連接

依次在任兩相之間加壓，同時非加壓側的三相出線端人工短連接。



※  注：式中Un為加壓側額定電壓

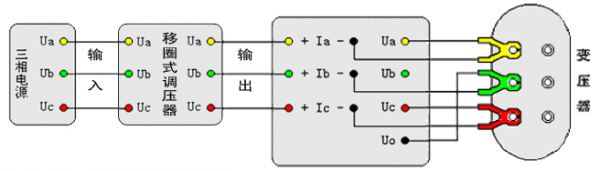

⑸ 三相三線電源測量變壓器空載損耗：將變壓器非測試端開路，按圖4接線；

注意：我們這里采用方法相當于以往的兩功率表法，只測量U_AB和U_CB兩相電壓值，結果為兩相

的平均值；同時功率損耗也只測量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。





三相三線測量空載損耗

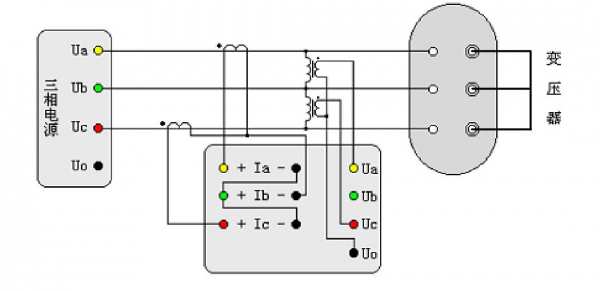

三相三線經PT和CT測量空載損耗

圖4

⑹ 三相三線電源測量變壓器短路（負載）損耗：與三相三線變壓器測量空載損耗的接線方式基本相同，按照圖5-6接線，做短路實驗時變壓器的非加壓側的三個出線端人工短連接。如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。

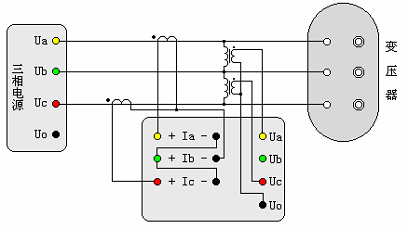

 三相三線測量短路損耗







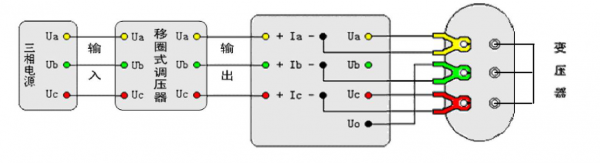

圖5 三相三線經PT和CT測量負載損耗
