ZDLP電動氣動單座雙座調節閥，是由直行程電子式電動執行機構和直通雙導向式單座、雙座閥組成。具有結構緊湊、動作靈敏、壓降損失小、閥容量大、流量特性，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于控氣體、液體

永嘉縣龍達自動化閥門有限公司是我國內早期專業生產電動氣動薄膜調節閥、調節蝶閥調節蝶閥、精小型調節閥的企業。本公司產品還有自力式壓力調節閥、氣動薄膜調節閥、電動單座調節閥、氣動單座調節閥、電動氣動套筒調節閥、電動氣動三通合流分流調節閥、電動氣動調節蝶閥、電動氣動襯氟調節閥、CV3000系列調節閥、自力式溫度調節閥、氣動薄膜切斷閥、電動氣動三通波紋管調節閥等。龍達自動化閥門投產十幾年來，產品不斷更新?lián)Q代。先后推出了綜合國內外技術開發的具有九十年代國際先進水平的最新型調節閥--電動精小型調節閥及精小型氣動薄膜調節閥主要技術指標也均達到國內先進水平。

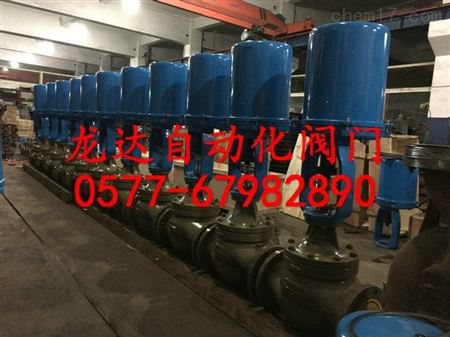

ZDLP電動氣動單座雙座調節閥

ZDLP電動氣動單座雙座調節閥主要技術參數和性能指標

機構主要技術參數

公稱通徑mm			25	40	50	65	80	100	150	200	250	300
額定流量系數kv			10	25	40	63	100	155	370	580	900	1300
公稱壓力(MPa)
行程			16		25		40		60		100
動作速度mm/s			4.2 2.1		3.5	3.5	1.7	3.4	1.4	3.4	3.4	2.0
配用電動執行機構型號			361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65 361LXB-654		361LSC-99 361LXC-99
流量特性			直線，等百分比
介質溫度℃			-20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫）
法蘭尺寸			鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式			按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥 體 材 質	公 稱 壓 力 (MPa)	1.6	常溫:-20℃～+200℃ Ht200
		6.4	常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
		6.4	中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:-250℃～-60℃ ZG1Cr18Ni9Ti



2、ZDLP電動氣動單座雙座調節閥執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-08	800	4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT4
361LSA-20	2000	2.1
361LSB-30	3000	3.5
361LSB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LXA-08	800	4.2
361LXA-20	2000	2.1
361LXSB-30	3000	3.5
361LXB-50	5000	1.7

3、性能指標

項目			指標值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			2.5
允許泄量L/h			5×10-3×閥額定容量

4、允許壓差

公稱通徑	25	40	50	65	80	100	150	200	250	300
允許壓差	≤公稱壓力								2.6	2.2

外形尺寸

電動常、中溫雙座閥外形尺寸表

公稱通徑	L		H	H		D
	PN(MPa)			常溫	中溫
	1.6	6.4
25	185	200	110	665.5	820	225
40	220	235	125	731.5	903	225
50	250	265	131	755.5	909	225
65	275	295	171	957.5	1124	225
80	300	320	189	980.5	1150	225
100	380	400	208	1028.5	1192	225
150	530	550	275	1348.5	1586	310
200	640	670	320	1423.5	1666	310
250	780	810	390	1621.5	1883	310
300	880	950	450	1733.5	1998	310

公稱通徑	D	DN	H1	-100℃		-200℃		-250℃
				H2	H	H2	H	H2	H
25	225	290	110	500	1120	700	1320	900	1523
40	225	330	119	500	1317	700	1517	900	1717
50	225	360	131	500	1329	700	1529	900	1729
65	225	405	171	600	1460	800	1660	1000	1860
80	225	430	189	600	1478	800	1678	1000	1878
100	225	520	208	600	1497	800	1697	1000	1897
150	310	695	275	700	1855	900	2055	1100	2255
200	310	840	320	700	1900	900	2100	1100	2300
