HY01 HY01-8X15(CBJ-8X15)

泰興恒信液壓件廠河南辦事處

會員指數：

企業認證：

價格：電議

所在地：河南鄭州市

型號：HY01

更新時間：2019-05-31

瀏覽次數：1354

公司地址：大學路80號

13673642599 杜松娟(女士) 經理

點擊查看聯系電話在線詢價

產品簡介

HY01-8X15(CBJ-8X15)齒輪泵是CB-B型齒輪泵的上一代產品，由于其性能穩定，同心度好，其結構的特殊性，一直以來還廣泛采用，如平面磨床、濾油機等。

公司簡介

泰興恒信液壓件廠河南辦事處專業銷售泰興齒輪泵：CB-B、HY01（CBJ）全系列齒輪泵，BB-B、BB-B*Y全系列擺線齒輪泵，CB-B160-500大流量齒輪泵，CB-B600-1000橢圓型大流量泵，CB-0。8系列微量潤滑泵，R12-1車床潤滑泵，SNBY、SXF系列雙向潤滑泵，RHB,TOP擺線潤滑泵，GZQ給油指示器，YZQ油流指示器，以及各種油泵電機組。CBFA、CBFC系列中高壓齒輪泵，及CBN系列齒輪泵。泰興OR、GLC系列水冷卻器及風冷卻器。無錫YB1、YBD、YBE系列單雙聯葉片泵，VP系列變量葉片泵,YBX限壓式變量葉片泵,PV2R系列高壓低噪聲葉片泵,柱塞泵,高壓球閥。上海、常州6。3MPa中低壓閥,蓄能器，聯軸器及塑料管夾等液壓附件。

展開

產品說明

一、功能簡介
01-8X15(CBJ-8X15)齒輪泵是CB-B型齒輪泵的上一代產品，由于其性能穩定，同心度好，其結構的特殊性，一直以來還廣泛采用，如平面磨床、濾油機等。
二、HY01-8X15(CBJ-8X15)齒輪泵的型號說明

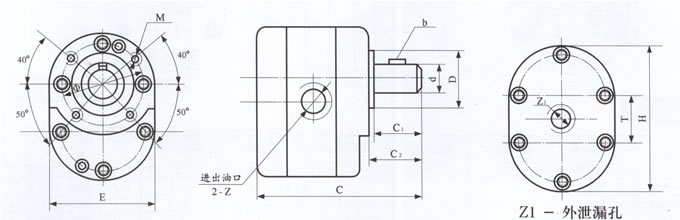

三、CBJ(HY01)系列齒輪油泵外形圖及參數：

型號	流量 L/min	壓力 MPa	轉速 r/min	容積效率 ηv%	總效率 ηt%	壓力脈動 MPa	驅動效率 Kw
HY01-3×5	3	0.5	1450	≥ 70	≥ 63	± 0.15	0.21
HY01-5×10	5	1		≥ 70	≥ 63		0.31
HY01-8×15	8	1.5		≥ 80	≥ 72		0.51
HY01-12×20	12	2		≥ 80	≥ 72		0.82
HY01-18×25	18	2.5		≥ 90	≥ 81		1.02
HY01-25×25	25						1.30
HY01-35×25	35						1.65
HY01-50×25	50			≥ 94	≥ 85		2.60
HY01-70×25	70			≥ 94	≥ 85		4.10
HY01-100×25	100			≥ 95	≥ 86		5.10

技術規格

型號	C	C1	C2	E	H	D	ф	d	T	b	M	Z
HY01-3*5	87	25	28	56	80	ф 30	ф 40	ф 12	25	4	M8	Z 1/4”
HY01-5*10	93											Z 3/8”
HY01-8*15	101	25	28	65	95	ф 35	ф 50	ф 14	30	4	M8	Z 1/2”
HY01-10*20	109
HY01-18*25	117	30	34	80	122	ф 50	ф 65	ф 16	42	5	M8	Z 3/4”
HY01-25*25	124
HY01-35*25	140	35	39	108	160	ф 55	ф 80	ф 22	52	6	M10	Z1”
HY01-50*25	148
HY01-70*25	166	40	48	120	185	ф 70	ф 95	ф 30	65	8	M10	Z1 1/4”

四、HY01-8X15(CBJ-8X15)齒輪泵是依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。齒輪泵的排出口的壓力完全取決于泵出處阻力的大小。

五、HY01-8X15(CBJ-8X15)齒輪泵常見故障及維修方法

（1）故障現象：泵不能排料　　故障原因：a、旋轉方向相反；b、吸入或排出閥關閉；c、入口無料或壓力過低； d、粘度過高，泵無法咬料　　對策： a、確認旋轉方向； b、確認閥門是否關閉； c、檢查閥門和壓力表； d、檢查液體粘度，以低速運轉時按轉速比例的流量是否出現，若有流量，則流入不足、　　

（2）故障現象：泵流量不足　　故障原因：a、吸入或排出閥關閉； b、入口壓力低；

c、出口管線堵塞； d、填料箱泄漏；e、轉速過低　　對策：a、確認閥門是否關閉；b、檢查閥門是否打開；c、確認排出量是否正常； d、緊固；大量泄露漏影響生產時，應停止運轉，拆卸檢查； e、檢查泵軸實際轉速；　　

（3）故障現象：聲音異常　

　故障原因：a、聯軸節偏心大或潤滑不良 b、電動機故障； c、減速機異常； d、軸封處安裝不良； e、軸變形或磨損　　

對策：a、找正或充填潤滑脂； b、檢查電動機； c、檢查軸承和齒輪； d、檢查軸封； e、停車解體檢查　　

（4）故障現象：電流過大　　故障原因：a、出口壓力過高； b、熔體粘度過大；c、軸封裝配不良；d、軸或軸承磨損； e、電動機故障　　對策：a、檢查下游設備及管線；b、檢驗粘度； c、檢查軸封，適當調整； d、停車后檢查，用手盤車是否過重； e、檢查電動機 　　

（5）故障現象：泵突然停止　　故障原因：a、停電； b、電機過載保護； c、聯軸器損壞；d、出口壓力過高，聯鎖反應；e、泵內咬入異常； f、軸與軸承粘著卡死　　對策：a、檢查電源；b、檢查電動機；c、打開安全罩，盤車檢查；d、檢查儀表聯鎖系統；e、停車后，正反轉盤車確認； f、盤車確認
