CD194E-2S4 三相四線電度表

江蘇昆侖工控（淮電）電氣十廠

會員指數：

企業認證：

價格：電議

所在地：江蘇蘇州市

型號：CD194E-2S4

更新時間：2021-10-21

瀏覽次數：5215

公司地址：江蘇，河北，北京，上海，沈陽，吉林，黑龍江，廣東，廣西，山西，山東，四川，浙江，福建，內蒙，陜西，山西，安徽，湖北，湖南，江西，貴州，云南，新疆，青海，寧夏，重慶等

15262460178 周經理(先生) 總監

點擊查看聯系電話在線詢價

產品簡介

咨詢電話：,手機：CD194E(PD194E)系列多功能電力儀表一、概述MCD(CD、PD194E)系列產品是根據我國對電力

公司簡介

〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

展開

產品說明

咨詢：0,：

CD194E(PD194E)系列多功能電力儀表

一、概述

MCD(CD、PD194E)系列產品是根據我國對電力設備的運行和計算機智能化監控要求而設計的，該產品集電流表、電壓表、功率表、電度表為一體的綜合電量監測儀表，是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能電表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED 現場顯示和遠程RS-485 數字接口通訊、采用MODBUS-RTU 通訊協議。該系列儀表專為50/60Hz供電系統電量參數的綜合采集而設計；測量并顯示三相電壓、三相電流、有功功率、無功功率、功率因數，有功電能（累積，正反向）、無功電能（累積，正反向）和頻率，電能量數值僅作為企業內部二級計量管理考核、核算用，不作計價計量、付費使用。

二、規格和型號

型號	測量	顯　　示		功　　能
型號	測量	內容	方式	電能脈沖	數字通訊	編程設置
MCD194E-2S4 CD194E-2S4 (PD194E-2S4) MCD194E-9S4 CD194E-9S4 (PD194E-9S4)	Ua或Uab、Ub或Ubc、 Uc或Uca、Ia、Ib、Ic、 ΣP、ΣQ、ΣS、ΣPMC Hz、ΣWh、Σvarh	全部電量	自動或切換	2路	RS485	具備
MCD194E-2S7 CD194E-2S7 (PD194E-2S7) MCD194E-9S7 CD194E-9S7 (PD194E-9S7)	Ua或Uab、Ub或Ubc、 Uc或Uca、Ia、Ib、Ic、 ΣP、ΣQ、ΣS、＋ΣWh、－ΣWh ＋Σvarh、－Σvarh	4個電能參數	切換	2路
MCD194E-2S9 CD194E-2S9 (PD194E-2S9) MCD194E-9S9 CD194E-9S9 (PD194E-9S9)	Ia、Ib、Ic、ΣP ΣWh、	三相電流和有功電能	切換	1路

友情提醒：我公司擁有的技術開發團隊，如果您要選用的多功能儀表不在上述列表范圍，請打告訴我們，如果您有新的需求，請打告訴我們，我們會在短的時間內為您提供解決方案；只要您打個，其余的事情交給我們做就可以了！

三、性能參數（技術指標）

性能			參數
輸入測量顯示	網絡		三相三線（3P3L）、三相四線（3P4L）（訂貨時請注明）
	電壓	額定值	AC100V、400V、600V（訂貨時請注明）
		過負荷	測量：1.2 倍瞬時：2 倍/10S
		功　耗	<1VA (每相)
		阻　抗	>400k?
		精　度	RMS測量，精度等級0.2%
	電流	額定值	AC1A、、20A（訂貨時請注明）
		過負荷	持續：1.2 倍瞬時：10 倍/10S
		功　耗	<0.4VA (每相)
		阻　抗	<20m?
		精　度	RMS測量，精度等級0.2%
	頻率		40~60Hz，精度0.1Hz
	功率		有功、無功、視在功率，精度0.5%
	電能		四象限有功、無功電能計量，精度0.5%
	顯示		可編程設置、切換、循環 LED
電　源	工作范圍		AC或DC 80V～270V
	功耗		≤5VA
輸　出	數字接口		RS-485、MODBUS-RTU 協議
	脈沖輸出		2路電能脈沖輸出，光耦繼電器
環　境	工作環境		-10℃～55℃
	儲存環境		-20℃～75℃
安　全	耐壓		輸入和電源>AC 2kV 輸入和輸出>AC 2kV
	緣		輸入、輸出、電源對機殼>5MΩ
外　形	尺寸		96mm×96mm×108mm（長×寬×深）
	重　量		0.4kg

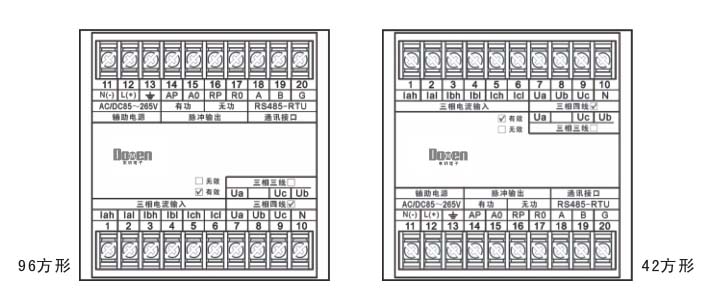

四、面板接線示意圖：

五、開孔示意圖：

六、安裝與接線：

1．安裝方法

1.1、在固定的配電柜上，選擇適合的地方開一個92mm×92mm（9方形）或111 mm×111mm（42

方形）的安裝孔。

1.2、取出MCD194E儀表，松開定位螺絲，取下固定夾。

1.3、將儀表安裝插入配電柜的儀表孔中。

1.4、插入儀表的固定夾，固定定位螺絲。

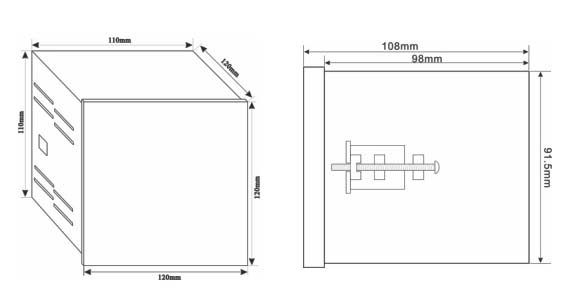

2．安裝尺寸

　2.1、面框尺寸：96mm×96mm（9方形）或120 mm×120mm（42方形）

　2.2、外形尺寸：96mm×96mm×108 mm或120 mm×120mm×120mm（42方形）

　2.3、開孔尺寸：92mm×92mm（9方形）或111mm×111mm（42方形）

2.3、zui小安裝深度：120mm

以下所汲及的圖片均以9方形為例，42方形只是在外形尺寸上不同，其它一切功能相同

3．端子接線

下排：信號（10 芯）

4	5	6	7	8	9	11	12	13	14
A相電流		B相電流		C相電流		UA	UB	UC	UN

上排：電源和功能輸出

1	2	3	46	47	48	49	58	59	60
工作電源		接地	AP	A0	RP	R0	RS48	RS485B	GND

A．輔助電源：MCD194E系列網絡電力儀表具備通用的（AC/DC）電源輸入接口，若不作特殊聲明，提供的是220VAC/DC 或110VAC/DC 電源接口的標準產品，儀表限的工作電源電壓為AC/DC：80V～270V，請保證所提供的電源適用于MCY-M系列產品，以防止損壞產品。

說明：

1）采用交流電源建議在火線一側安裝1A 的保險絲。

2）對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器

B．輸入信號：MCD194E 采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。

以下接線方式請訂貨時，預先注明，無說明時我們提供方式1（三相四線）! !

方式1（3 個CT）：三相四線的工作方式

方式2（3 個CT）：三相三線的工作方式

方式3（2 個CT）：三相三線的工作方式。

說明：

1）電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V、400V或600V），否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。

2）電流輸入：標準額定輸入電流為，大于的情況應使用外部CT。如果使用的CT上連有其它儀表，

接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT 一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。

3）要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！！（功率和電能）

4）儀表輸入網絡的配置根據系統的CT 個數決定，在2 個CT 的情況下，選擇3 相3 線兩元件方式、在3 個CT 的情況下，選擇3 相3 線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET 應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在3P3L 中，電壓測量和顯示的為線電壓；而在3P4L 中，電壓能夠測量和切換顯示電網的相電壓和線電壓。

七、編程和使用

1、測量顯示

MCD194E-9S4四象限電能表示：

一屏：PAh表示正有功電能，圖示值為：223344.55kWh

第二屏：NAh表示負有功電能，圖示值為：334455.66kWh

第三屏：Prh表示正無功電能，圖示值為： 556677.88kvarh

第四屏：Nrh表示負無功電能，圖示值為： 445566.77kvarh

其它多功能儀表顯示符號定義與MCD194E -9S4相同!

可設置CYCL 控制字用來編程顯示方式，CYCL=ON 表示自動循環顯示，1（三相電壓）、2（三相電流）、

3（有功功率、無功功率、功率因數）、4（有功電能、無功電能、頻率）、

2、編程操作：在編程操作下，儀表提供了PT參數設置（PT）、CT參數設置（CT）、額定電壓選擇（U-IN）、額定電流選擇（I-IN）、接線方式選擇（NET）、循環顯示方式控制（CYCL）、脈沖常數選擇（INNP）、通訊數據格式選擇（DATA）、通訊波特率選擇（BAUD）和本機通訊地址設置（ADDR）共10 項設置菜單項目，采用LED 顯示的單層全透明菜單結構管理方式：進入編程模式時，第1 排LED 顯示菜單信息項目號并閃爍；第2 排LED 顯示項目菜單信息，第 3 排LED 顯示當前項目菜單下的參數數據。

編程按鍵操作方法：按住鍵持續2秒，本儀表自動進入參數設定模式，
每按一下　　鍵，自動進入下一項參數整定，
若退出整定，按住鍵持續2秒即可
參數編程模式中，每按一下鍵，整定值循環增加，按住不放，整定值快速循環增加，
每按一下　　鍵，整定值循環減小，按住不放，整定值快速循環減小

編程菜單與參數數據速查表

序號	整定內容說明		顯示	定值范圍					步幅
1	PT倍率		*P T*	1～ 5000					1
	說明：本項整定的為線路所用PT的倍率，如線路所用PT類型為：10kV/100V，則該項整定值為100，出廠預設定為1
2	CT倍率		*C T*			1 ～ 5000		1
	說明：本項整定的為線路所用CT的倍率，如線路所用CT類型為：600A/，則該項整定值為120，出廠預設定為1
3	電壓額定值	*U – I N*			100V、400V
	說明：本項顯示信號輸入電壓額定值,，
4	電流額定值	*I– I N*			1A、
	說明：本項顯示信號輸入電流額定值,
5	系統供電方式	*N E T*					3P3L、3P4L
	說明： 3P3L三相三線、3P4L三相四線，用戶在訂貨時請提供此項數據。
6	循環顯示方式	*C Y C L*					ON、OMCMC
	說明：ON開啟、OMCMC關閉，1M9S9不提供此功能!
7	脈沖輸出值	*I NN P*			1000、2000、5000、10000
	說明：本項顯示電能脈沖輸出常數值(imp/kwh)，10000在顯示上表示為10E4，出廠按照標準脈沖輸出常數表進行預設！
8	通訊數據格式	*DATA*					0b8d
	說明：0b8d
9	通訊波特率	*B A U D*					4800、9600
	說明：用于設定RS485通訊的波特率，出廠預設定為4800
10	通訊地址	*ADDR*					1 ～ 255		1
	說明：用于多機通訊

八、功能輸出：

1．電能脈沖：MCD194E-9S系列提供2 路電能脈沖輸出（有功電能和無功電能），采用集電級開路的光藕繼電器輸出方式的輸出可做為電能量的變送輸出功能（也可用做電能的檢驗），

脈沖常數見表體參數。

A．電氣特性：脈沖采集接口的電路示意圖中 VCC<=48V IZ<=50mA

B．脈沖常數:

電壓（V）電流（A）	3 X 100	3 X 400	3 X 600
1（1.2）	10000	5000	2000
5（6）	2000	1000	1000

C.電能累積值說明：當有功電能累積到99999.99999Mwh后或無功電能累積到99999.99999Mvarh，再向

上累積電能值會自動清零。

D．四象限電能定義

P>0，累計的有功電能量是有功電能吸收（正向）， P<0，累計的有功電能是有功電能釋放（反向）；

Q>0，累計的無功電能是無功電能感性（正向），　 Q<0，累計的無功電能是無功電能容性（反向）。

2．數字通訊

MCD194E提供串列異步半雙工RS485 通訊接口，采用MODBUS-RTU 協議，各種數據訊息均可在通訊線路上傳送。在一條線路上可以同時連接多達64 個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址（Address No.），不同系列儀表的通訊接線端子號碼不同，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm²。布線時應使通訊線遠離強電電纜或其他強電場環境，推薦采用T 型網絡的連接方式1，不建議采用星形或其他的連接方式。
