一、概述 LUXZ系智能旋進旋渦氣體流量計采用的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的水平。可廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

1、內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬間流量和累積總量。

3、采用的信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4、特有時間顯示及實時數據存儲之功能，無論什么情況下，都能保證內部數據不會丟失，可性保存。

5、整機功耗低，能憑內部電池可長期供電運行，是理想的無需外電源就地顯示儀表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、表頭可180度隨意旋轉，安裝方便。 本系列產品執行JJG198-94《速度式流量計檢定規程》和Q/320831CS003-2007《LUXZ系列智能旋進旋渦氣體流量計》企業標準。 本系列產品經儀器儀表防爆安全監督站（NEPSI）檢定認可，符合標準GB3836.1-2000、GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ Bt4。

智能旋進旋渦氣體流量計技術參數

二、結構與工作原理

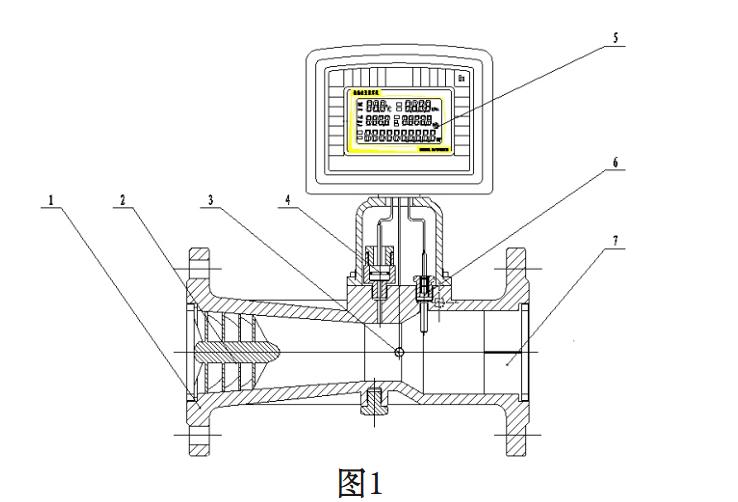

1、流量計結構（見圖1）

1、殼體   2、旋渦發生體     3、流量傳感器      4、壓力傳感器      5、流量積算儀

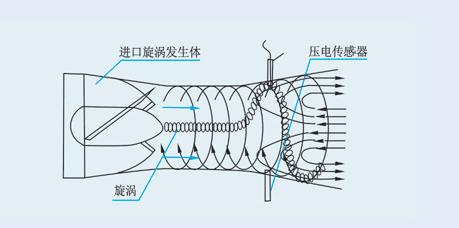

     當沿著軸向流動的流體進入流量傳感器入口時，旋渦發生體強迫流體進行旋轉運動，于是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進入擴散段，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱電荷信號經前置放大器差動放大、濾波、整形后變成兩路頻率與流速成正比的脈沖信號，同時處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號,而對正常的流量信號進行計數處理。

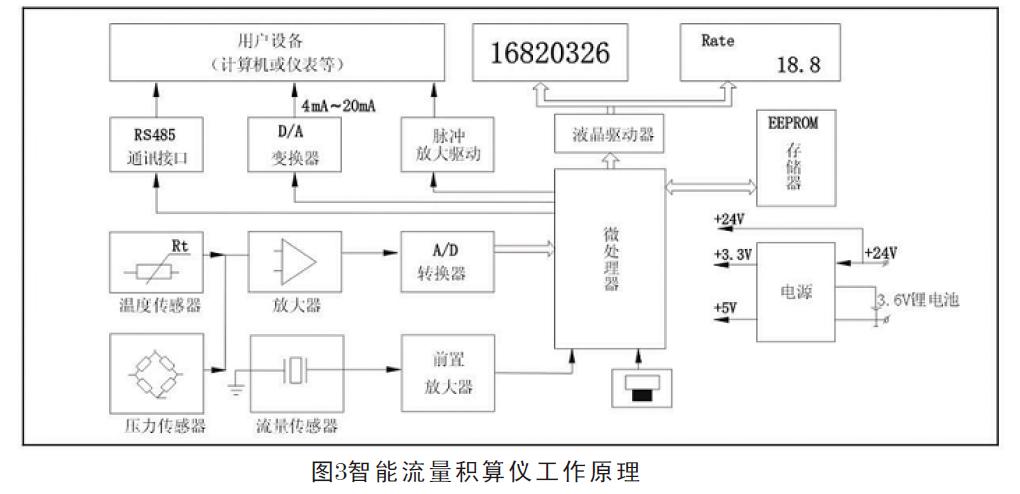

3、流量積算儀工作原理（見圖3）
       流量積算儀的原理框圖如圖3所示。CPU接收來自前置放大器的脈沖信號和經A/D轉換器得到的壓力溫度信號，經過運算終得到瞬時流量、累積流量、溫度和壓力值。同時，在LCD上顯示這些參數。流量顯示既可顯示標況流量，也可顯示工況流量。儀表上的三個功能鍵，鍵、鍵和鍵可對內部參數進行設定。

三、主要技術參數

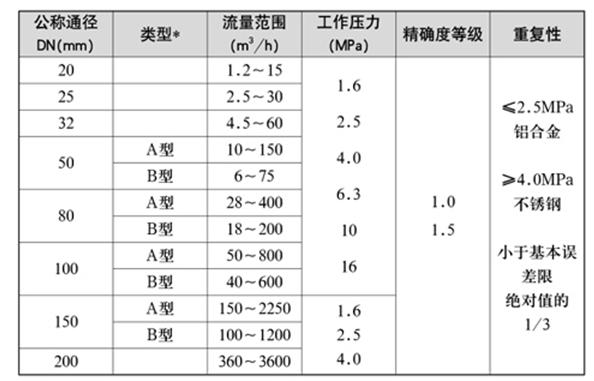

1、流量計規格、基本參數和性能指標（見表1）


3、使用條件：
環境溫度：-20~+60℃
介質溫度：-20~+80℃
相對濕度：5%~95%
大氣壓力：86KPa~106KPa
4、電氣性能指標
工作電源：外電源：+24VDC
                   內電源：3.6V鋰電池，
整機功耗：外電源，＜1W
                    內電源，＜0.3mW，鋰電池可用二年以上。
輸出方式：脈沖信號
                     4~20mA電流信號：對應流量0~Qmax，20mA對應流量可由用戶自已設定。
                    Rs485通訊：可傳輸瞬時流量累積流量、壓力和溫度參數。
5、防爆標志：Exd ⅡBT4
6、防護等級：IP65
