一、概述：

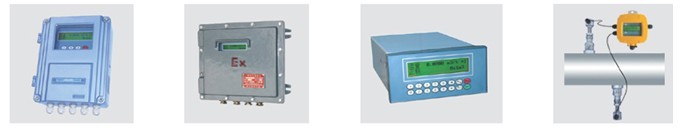

  TCS-600F型固定分體式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收和硬件參數無關化設計方法；通過選用上新、的大規模集成電路和的SMD貼裝焊接工藝生產而成。靈活多變的中文顯示主機滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。

三、工作原理：
    當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面表達式：



四、傳感器技術參數：

    1、外夾式傳感器：


   2、插入式傳感器：

五、傳感器安裝方式：

    傳感器安裝方式共有四種。這四種方式分別是V法、Z法、N法和W法。下面分別說明。一般地在小管徑時（DN15-200mm）可先選用V法；V法測不到信號或信號質量差時則選用Z法，N法和W法是較少使用方法，適合DN50mm以下細管道。管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。

 1、V法（常用的方法）
    V法一般情況下是標準的安裝方法，使用方便，測量準確。可測管徑范圍為15mm至大約400mm；安裝探頭時，注意兩探頭水平對齊，其中心線與管道軸線水平。

     V法-側視圖                         V法-截面圖                    V法-頂視圖

 2、Z法（常用的方法）
    當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是；使用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用Z法（這樣測得的信號zui大）。

 3、插入式傳感器安裝示意圖：
