概述

用途：液位或料位的測量。液位和料位統稱為物位。

應用場合：能夠保證超聲波有效傳播到被測液面或料面的場合。如：儲罐、料槽、池子、水井、水渠、計量箱、糧倉、料倉等。

特點：

·一體化設計，安裝方便

·兩線制接線，聲波發射強勁，測量穩定可靠

·帶有LCD的大顯示窗，便于調試和觀察

·過壓過流保護，雷電保護

·的自夾緊式接線端子，保證接線永不松動

·智能信號處理技術，保證儀表適應各種工況

·全塑料探頭，耐酸堿，適應惡劣環境

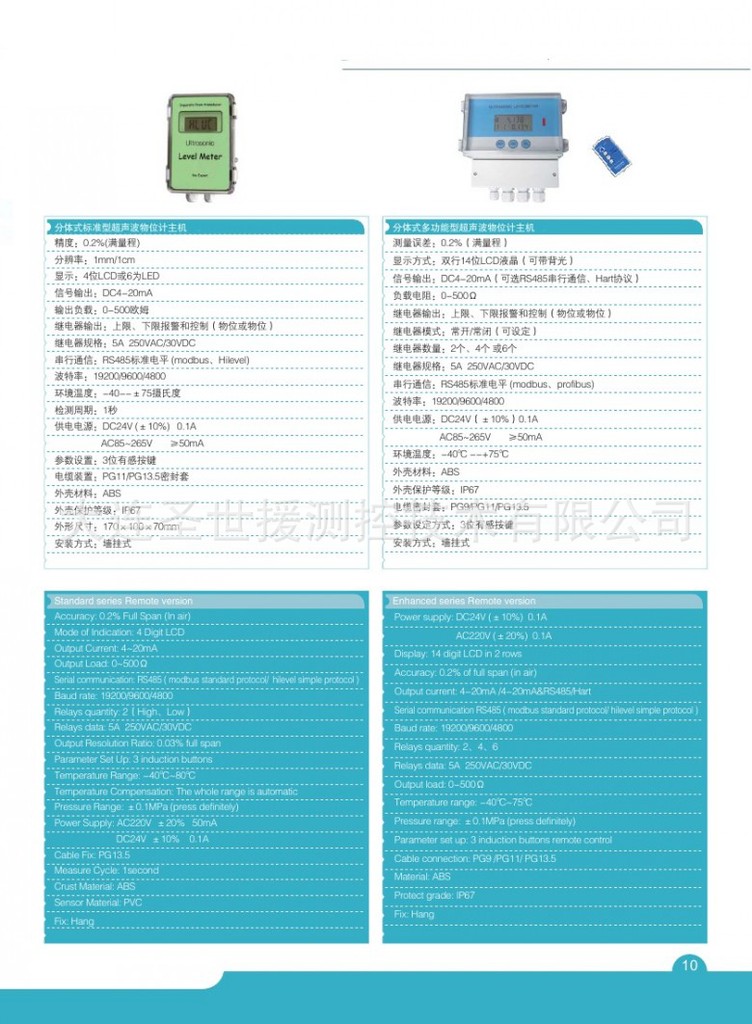

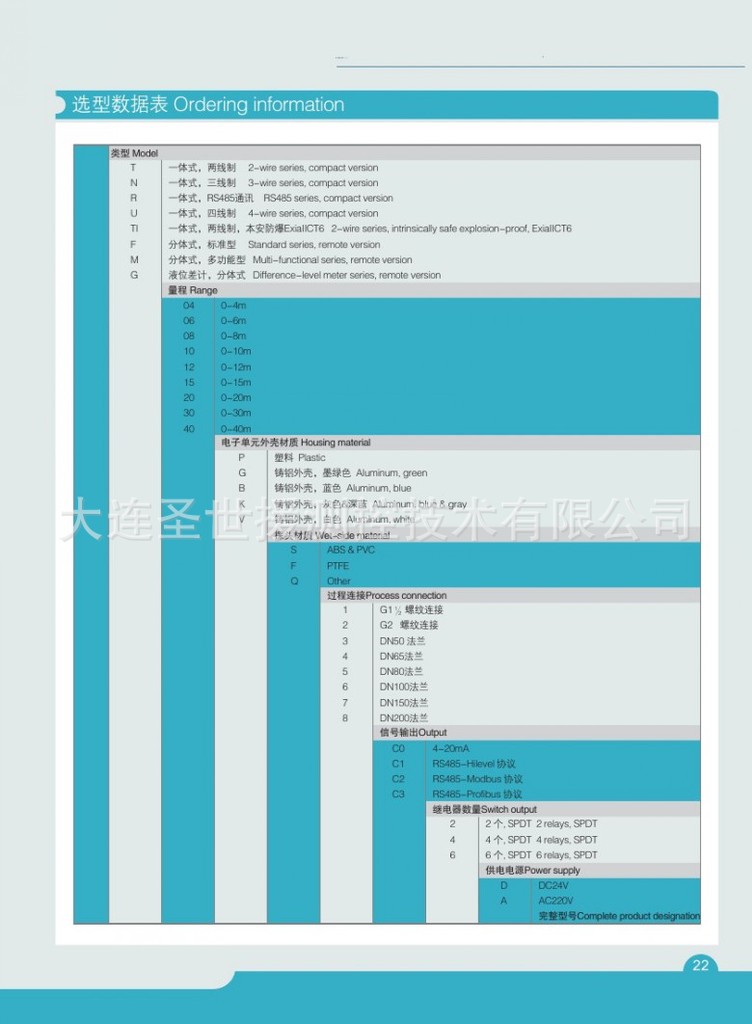

量程：

儀表具有如下量程規格：

液位：4m、6m、8m、12m、15m、20m、30m

料位：3m、5m、7m、10m、15m

注：1. 以上量程僅限液位測量，料位測量有效量程為上述數據的50%左右，料位測量建議選用四線制或分體式物位計。

   2.寒冷地區室外安裝應用時，應防止探頭表面結霜或結冰。可選擇探頭加長型的物位計，使探頭伸入容器內部，選型時在上述型號后加字母L。

儀表測試

   1．應根據物位計的接線標示，正確供電。物位計為DC24V供電時，供電電流應大于80mA。

2．將物位計盡量垂直對準一墻面，應保證被測距離不在物位計盲區之內，檢測空間內無聲波阻擋物，給其通電。

3．物位計先顯示TBF-F，之后顯示一物位值。

4．按SEL鍵，儀表可切換顯示測距值、溫度值和物位值。

5．緩慢移動物位計，儀表顯示的物位值或距離值應隨之改變。

在近距離（1m）內移動時，速度不要大于0.1m/s。儀表內部設有檢測窗口，超出檢測窗口的目標儀表需要有一個5s左右的判斷時間，10m以下量程物位計窗口通常為±0.5m, 10m以上物位計窗口為±1.2m。由于檢測窗口的存在，對由遠及近的1/2倍左右的距離突變，儀表有時會出現錯誤。距離的突變在實際測量的過程中通常是不存在的。

6．同時按下MOV、SEL鍵并立即釋放按鍵，設置安裝高度、物位滿度。

安裝高度必須大于或等于物位計的測距值，如測距大于安裝高度，則左側符號閃動，物位值不變化，電流值也不變化，但測距值是變化的。

7．使用電流表測量DC4-20mA電流輸出。

8.修改上限、下限值，檢測高低位繼電器。

儀表安裝

儀表的合理安裝是其可靠工作的關鍵。

物位計安裝于容器的上方，探頭發射面垂直指向液面或料面。若為密閉容器，應采用法蘭式安裝。其他情況可采用支架安裝。

法蘭式安裝應根據物位計上的螺紋尺寸配制法蘭。15m型、20m型、30m型、40m型已直接配有法蘭。

故障處理
