產品說明
產品簡介::
|
|
| |
|
|
| |
| 產品簡介 |
| |

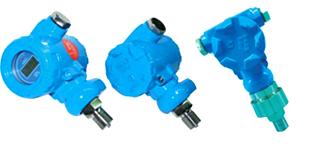

WIDEPLUS-K1系列壓力變送器采用具有水平的傳感器，配合電子元件，經嚴格的工藝過程裝配而成。充分發揮了傳感器的技術，使WIDEPLUS-K1系列壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
WIDEPLUS-K1系列壓力變送器選用的壓力傳感器,是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。 |
| |
| 產品特點 |
| |
◆抗過載和抗沖擊能力強
◆穩定性高：每年優于0.1%滿量程
◆抗干擾能力強：防水、防塵、防震、防爆、防腐
◆適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測 量中的各種場合。
◆安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。 |
| |
| 工作原理 |
| |
| 變送器由傳感器和信號處理電路組成。其中傳感器感壓面設有惠斯頓電橋,當增加壓力時,電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化，終將其轉換成標準（4～）mA信號輸出，其原理見圖： |
|
|
| |
| 技術參數 |
| |
工作電壓 12.5V～36V DC
輸出信號 4mA～20mA（模擬，二線制）
測量范圍 相對壓力： zui大0～60MPa zui小0～1kPa 壓力：zui大0～60MPa
zui小0～20kPa 負相對壓力： -0.1MPa～1MPa
精 度 ①精度等級： 0.1級、0.2級、0.5級 ②溫度影響：±0.15%FS/10k
③穩 定 性：優于0.1%FS/年 ④位置影響：安裝位置不影響零點
允許溫度 ①正常工作溫度： -20℃～80℃ ②膜片： -20℃～80℃(短時可達130℃)
③貯存溫度： -20℃～80℃ ④高低溫型： -20℃～150℃ -65℃～400℃
相對濕度 0~98%RH
防爆等級 隔爆型 ExdⅡBT5或ExdⅡCT6 本安型 ExibⅡCT6或ExiaⅡCT6
防護等級 Ip67
與被測介質接觸部分的材料 ①過程連接件：不銹鋼 1.4581 1Gr18Ni9Ti 哈氏合金C
②密封件： 氟橡膠 丁腈橡膠 聚四氟乙烯
接線引出方式 可根據需要從任何一個出口引出,建議使用Φ.5工業電纜作為引線,以便密封,引出接頭選用通用電纜接頭M20×1.5,不引線一端用端蓋封住。 |
| |
| 負載特性 |
調節范圍 |
| |
|
|
|
零點調節范圍：±5%
滿量程調節范圍：±20% |
|
|
