產品詳情
- 產品/服務：云鷗TEB930微壓差開關原理，高靈敏度壓差控制器
- 型 號：TEB930
- 單 價：面議
- 更新日期：2014-07-29
- 有效期至：長期有效
- 瀏覽次數：5132
產品簡介
云鷗TEB930微壓差開關原理，高靈敏度壓差控制器是用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機...
產品詳細介紹
云鷗TEB930微壓差開關原理，高靈敏度壓差控制器是用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態，通風管道中氣體監測等。
量程范圍：20-300Pa，50-500Pa，100-1000pa,500-200pa,500-2500pa等五種規格可選，詳見選型表
特點：通過旋鈕自由設定，完全滿足AHU機組濾網壓差報警要求，獨特耐高溫氣膜材料，保證了在微小壓差下的靈敏動作，單刀雙擲開關，用戶可自由選擇使用常開或常閉節點，安裝簡易，頂蓋僅需一個固定螺絲，聯合支架便于垂直水平安裝。
應用：常應用于感知管道中非腐蝕性氣體的壓力差、真空、過壓和氣流差等參數,如以下工作狀態：
· 監測過濾網阻塞報警裝置
· 風機運行狀態監測
· 通風管道中氣體監測
· 控制可變氣體容積系統中zui大氣流
· 燃燒爐中氣體控制
· 監測過濾網阻塞報警裝置
· 風機運行狀態監測
· 通風管道中氣體監測
· 控制可變氣體容積系統中zui大氣流
· 燃燒爐中氣體控制
云鷗TEB930微壓差開關，高靈敏度壓差控制器氣體壓差開關選型表：
型號名稱
型號代碼
描述/選項
604-P3
604.9000002
壓力設置范圍 20…300 Pa
604-P5
604.9100002
壓力設置范圍 50…500 Pa
604-P10
604.9200002
壓力設置范圍 100…1000 Pa
604-P20
604.9400002
壓力設置范圍 500…2000 Pa
604-P50
604.9500002
壓力設置范圍 1000…5000 Pa

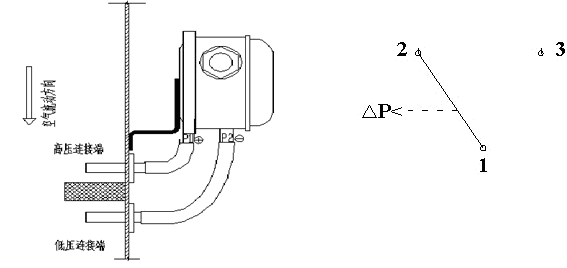

氣體壓差安裝示意： 接線示意圖：
接線圖說明：實際壓差小于設定值，觸點1-2導通。實際壓差大于設定值，觸點1-3導通。
安裝位置：安裝在振動zui小的位置。媒介溫度在-15 / +60范圍內。云鷗TEB930微壓差開關，高靈敏度壓差控制器的生產校準是在室溫下，也安裝在接近室溫環境下。濕度較高的系統中可能發生水汽凝結現象，應注意軟管連接管口向下。
壓力連接及接線:壓力連接位置標不可接錯.
壓力連接及接線:壓力連接位置標不可接錯.
注意事項：
1. 如果壓差開關安裝沒有按照上述說明，兩個端口向下，則開關點檢測壓差將偏差20Pa，這主要是由壓
差開關的原理決定(壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水
平安裝，則氣膜本身的自重將影響氣體壓差檢測)。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備性損壞。
4. 在低電流(0.1A或更小)情況下，電壓小于30V時，建議在電路上連接一個R.C網絡。
5. 使用前應配打塑料管的安裝孔，并將“Z型”支架安裝在現場(標準配置)。
6. 保證裝配面震動zui小或沒有震動，開關可以直接固定在管道、加熱器或面板上。
7. 壓力連接位置標注：+(高壓)和 -(低壓或靜壓 )
差開關的原理決定(壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水
平安裝，則氣膜本身的自重將影響氣體壓差檢測)。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備性損壞。
4. 在低電流(0.1A或更小)情況下，電壓小于30V時，建議在電路上連接一個R.C網絡。
5. 使用前應配打塑料管的安裝孔，并將“Z型”支架安裝在現場(標準配置)。
6. 保證裝配面震動zui小或沒有震動，開關可以直接固定在管道、加熱器或面板上。
7. 壓力連接位置標注：+(高壓)和 -(低壓或靜壓 )

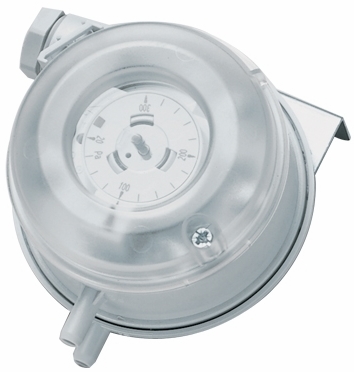

云鷗TEB930微壓差開關，高靈敏度壓差控制器
如果您覺得“云鷗TEB930微壓差開關原理，高靈敏度壓差控制器”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
