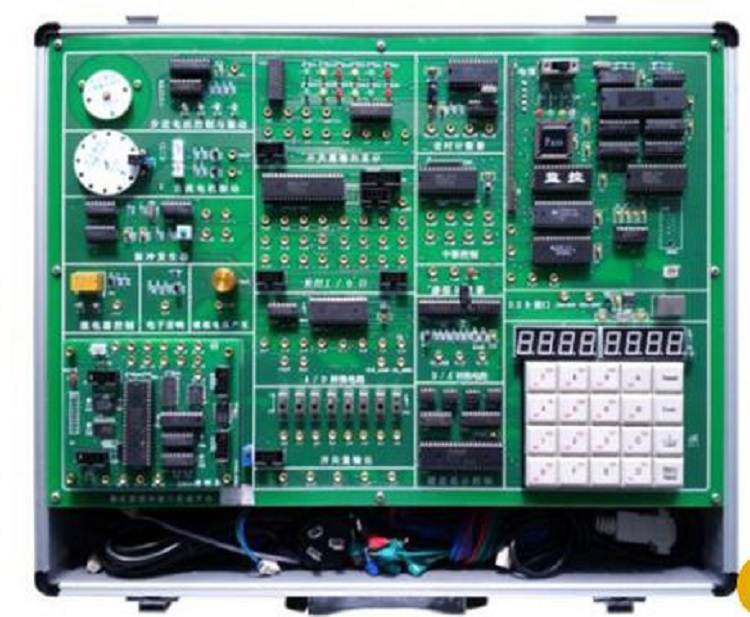

8088微機原理實驗箱 庫號：M349277

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

8088微機原理實驗箱 庫號：M349277
8088微機原理實驗箱 庫號：M349277
8088微機原理實驗箱 庫號：M349277
詳細技術指標
1、 系統提供±5V，±12V工作電源。每路均有短路保護自恢復功能。
2、系統控制部件
1）主機含8088CPU，帶64KEPROM 存放系統管理程序，帶兩片靜態RAM 62256 構成64K用戶程序和數據。
2）采用XC9536邏輯控制器作為主控部件,使系統的硬件控制電路精簡而。
3）USB/RS232通信接口兼容設計。
3、的測量儀器：雙通道虛擬示波器，性能指標如下：
·的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
·帶有實時X-Y示波器：自動同步顯示功能。
·存儲功能：存儲/栽入/分析歷史波型。
·輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
·帶有幅頻/相頻特性虛擬示波器。可以保存波型文件，圖片文件，方便插入在教學課件中。
4、常用信號源
1） 2路正負單脈沖輸出。
2） 2路連續脈沖輸出2MHZ和1MHZ。
3） 1路模擬量產生電路0-5V。
5、輸入輸出接口
1）4×6 鍵盤矩陣，進口鍵座，彩色定制鍵帽。
2）8位開關量輸出電路。
3）12位開關量輸人顯示電路。
4）8只高亮LED七段數碼顯示器。
5）音頻信號發生器，帶8Ω喇叭。
6）繼電器控制接口。
7）電子音響產生電路，帶8Ω喇叭。
8）溫度測量小信號放大電路。
9）8×8雙色點陣顯示電路
10）41線光柱顯示電路
11）自帶控制器T696C3LCD液晶顯示實驗電路。
6、控制接口和通信實驗電路
1）8路8位A/D 0809轉換電路。
2）1路8位 D/A0832轉換電路。
3）并行I/O接口擴展電路8255。
4）8253定時/計數器接口電路。
5）8251串行口接口電路。
6）8259中斷控制接口電路。
7）8279鍵盤控制接口電路。
8）USB總線通信實驗電路。
9）DMA數據傳送實驗電路。
7、傳感器
1）光電傳感器，采用ST135，柵格盤，可以測量電機轉速，實現電機的閉環控制。
2）PT100 溫度傳感器和溫度測量控制實驗電路。
8、執行部件
1)直流電機及驅動電路；2)三相五線步進電機20BY及驅動電路UN2003。
9、8088CPU的主要功能引腳全部引出測試點，以便觀察實驗過程中各信號的時序波形。
10、全部總線信號經過隔離引出至插孔排，同時設置20線L_DV總線插座，用于接入外擴模塊，方便學生開展創新實驗、或進行畢業設計與課程設計。
11、擴展2只IC-16集成電路插座，學生可以自己設計譯碼電路、計數器電路等。
9、聯機軟件：支持WINDOWS9X/2000/XP平臺,并提供功能強大的CAI課件，將實驗原理、實驗目的、原理圖、芯片查詢、實驗源程序等集于一體，便于多媒體教學。
10、創新擴展設計（外配模塊）：CAN總線通信實驗電路,高精度數字標尺顯示實驗模塊，無線紅外收發一體通信實驗模塊。
11、實驗的連接：模塊間實驗線路連接：全部信號采用排線連接，操作簡便，連接穩定。
12、機箱：鋁木合金材料，綠色，造型美觀大方。外形尺寸：435×365×100mm。
可完成的實驗項目
標配硬件實驗項目：
1、ADC0809A/D轉換實驗
2、DAC0832D/A轉換實驗
3、825并行I/O口實驗
4、8253A定時/計數器實驗
5、8259A單級中斷控制實驗
6、8251A串行通信實驗
7、USB 總線通信實驗
8、直流電機控制實驗
9、步進電機控制實驗
10、繼電器控制實驗
11、存貯器讀寫實驗
12、8279鍵盤顯示控制實驗
13、直流電機轉速測量與控制實驗
14、DMA數據傳送實驗
15、擴展IO口輸出74LS273實驗
16、擴展IO口輸入74LS244實驗
軟件實驗項目
1、顯示程序實驗
2、數據傳送實驗
3、數碼轉換類程序實驗
4、運算類程序實驗
5、分支程序設計實驗
6、循環程序設計實驗
7、子程序設計實驗
8、綜合程序設計實驗
創新擴展實驗項目（需外配模塊）：
1、16X16點陣顯示實驗
2、8X8雙色點陣顯示實驗
3、128X64和1602液晶顯示接口實驗
4、2.4GISM無線收發實驗
5、CAN總線通信實驗
6、41線光柱顯示實驗
7、溫度測量實驗（配熱電藕PT100）
