技術描述

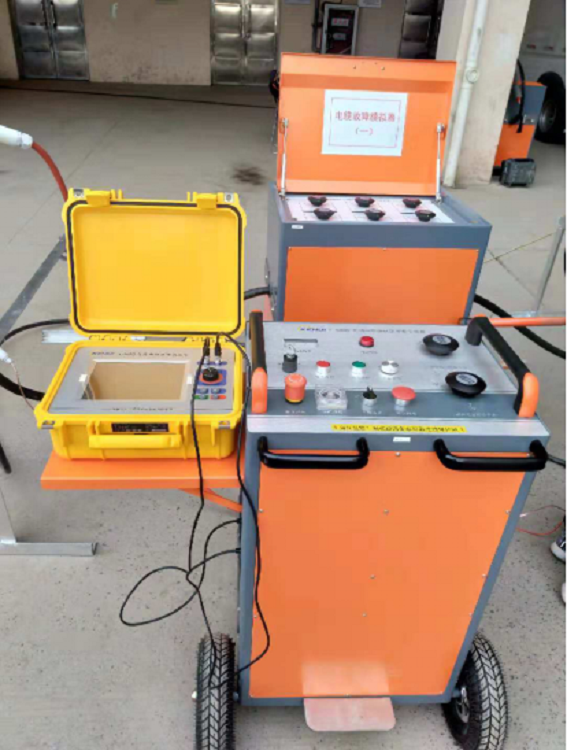

T-GMZ200電纜故障模擬裝置是通過模擬出電力電纜的各種故障，來方便進行培訓的儀器。電纜故障模擬裝置可用于模擬各類電力電纜故障。模擬裝置采用放電間隙和功率電阻來模擬實際電纜故障，采用同軸電纜模擬單芯電力電纜，裝置內部設計有保護間隙，當過預定電壓可放電保護。本裝置可模擬現場環境，對電纜測試人員快速熟練電纜測試方法，提高整體測試水平，減少停電損失，具有明顯的效果。

電纜故障模擬裝置是為了培訓很少現場測試電纜的客戶熟練測距技術而開發的，可以模擬實際電纜的高阻故障、低阻故障、斷線（閃絡）故障以及測試電纜全長。可以配合電力電纜故障測距儀器來現場模擬、演示各種電纜故障的詳細測距過程。
本裝置功能齊全，接線簡單，操作方便。
產品型號規格 — T-GMZ200
用途 — 通過模擬出電力電纜的各種故障進行電纜故障探測技能的培訓和測評，便于電纜故障尋測人員快速熟練電纜測試方法、提高整體測試水平。
結構 （1）采用立式機箱，組合式一體化設計，集成度高。
（2）左右兩側為測試端和末端，用來模擬電纜的兩端頭。
（3）采用放電間隙和功率電阻來模擬實際電纜故障，采用同軸電纜模擬單芯電力電纜。
（4）面板上應設有六個三檔開關用來調節不同故障點的不同故障類型。
（5）內部設計有保護間隙，當過預定電壓可放電保護。
功能 — （1）可模擬實際電纜的高阻故障、低阻故障、斷線（閃絡）故障以及測試電纜全長。
（2）可以配合電力電纜故障測距儀器來現場模擬、演示各種電纜故障的詳細測距過程。
（3）內部設置不少于六個故障距離。
（4）采用單芯電纜結構，分為測試端和末端，正常的測試端測試，可以模擬出所有預設故障的波形；從末端向測試端方向測試時，部分故障點只可進行低壓脈沖的斷線測試，屬于無法擊穿的斷線故障；其他故障點可以正常測試。通過雙端測量，可以增加不同故障距離波形，可以采集到多的測試波形。
（5）接線簡單，操作方便。
故障點設置及測試 — 各種故障點的設置及測距結果（定位波形），包括全長測試和故障測試（不少于6個，且涵蓋高阻、低阻、閃絡、斷線高阻、斷線低阻、斷線閃烙等故障類型。測距方法應采用脈沖電流法、二次脈沖法和低壓脈沖法等多種測距方法。詳細說明附后）。
大氣壓 Kpa 86～106
環境溫度 ℃ -10?+40
儲存溫度 ℃ -40～50
相對濕度 — ≤90%
大耐壓 — DC 25kV
額定耐壓 — DC 20kV

整套重量約100kg左右
