光時域反射儀/手持式光纖測試儀 庫號：M325453

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

光時域反射儀/手持式光纖測試儀 庫號：M325453
光時域反射儀/手持式光纖測試儀 庫號：M325453
光時域反射儀/手持式光纖測試儀 庫號：M325453
產品特點：
①外形小巧美觀，便于攜帶
②5寸高清全觸摸屏，支持多點觸控，交互友好
③功能豐富，標配光源、光功率計、紅光源、網線對線、網線長度測量等功能
④支持單模波長1310/1550nm或多模850/1300nm測試；單1550或1610nm支持帶光測試
⑤電池工作時間大于8小時，保障
⑥1.5m事件盲區，6m衰減盲區，大測試量程100km
⑦高性能處理器，操控流暢
⑧智能鏈路分析，直觀展示分析事件



產品介紹

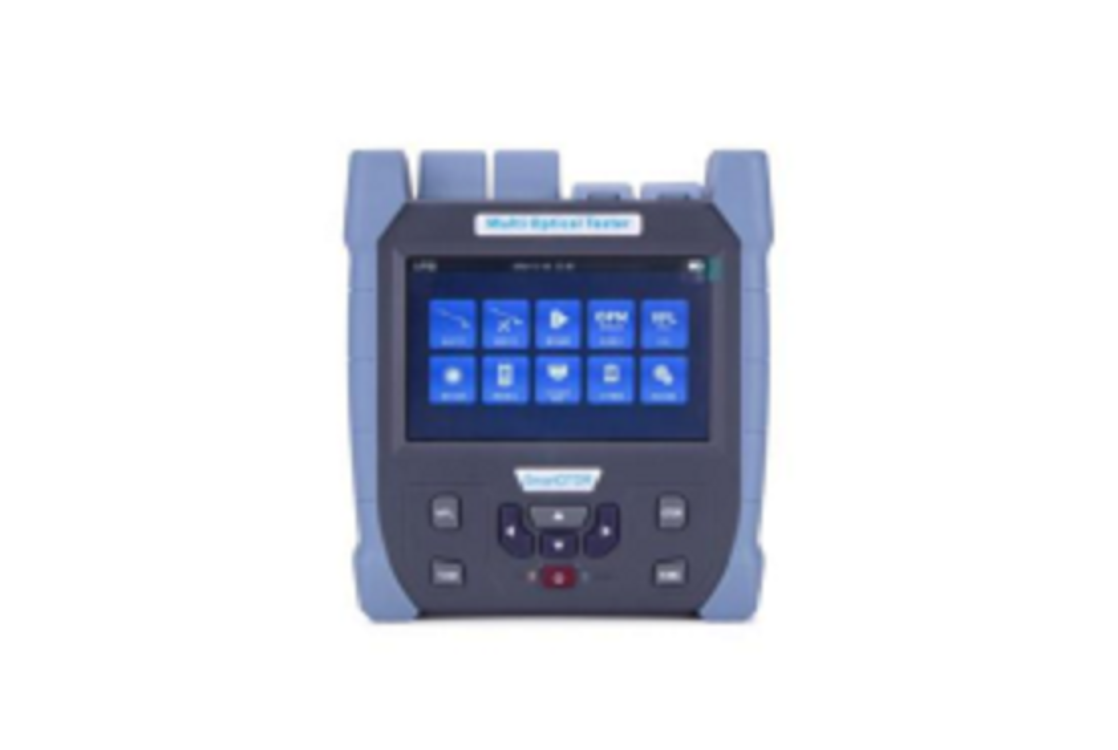

NK5100系列 SmartOTDR
NK5100系列智能型光時域反射儀；采用5寸高清觸摸屏，支持多點觸控，操控流暢。內部集成OTDR、事件地圖、光功、紅光、手電筒等多功能于一體，滿足不同場合多種測試需求。整機1.5m事件盲區，6m衰減盲區，大測量范圍100km，可用于測量光纖的長度、損耗、接續質量等參數，能夠輕松測試光纖鏈路的斷點、彎折、損耗點，適用于裝維人員對線路維護及緊急搶修測試。
技術指標
光時域反射儀
型號 NK5100D NK5100F1 NK5100F2 NK5000M1
光纖類型 單模光纖 單模光纖 單模光纖 多模光纖

波長 1310/1550nm±20nm 1550nm±20nm 1610nm±20nm 850/1300nm
大動態范圍 28/26dB 24dB 24dB 22/24dB
事件盲區 1.5m
衰減盲區 6m
測試量程 500m/1km/2km/
4km/8km/16km/32km/64km/100km
測試脈寬 5ns/10ns/20ns/30ns/50ns/80ns/
160ns/320ns/500ns/800ns/
1μs/2μs/3μs/5μs/8μs/10μs/20μs
測距精度 ±（0.75m+取樣間隔+0.005％×測試距離）
線性度 ±0.05dB/dB
大采樣點數 ≥16000
大采樣分辨率 ≤0.03m
損耗分辨率 0.01dB
損耗門限 0.20dB
距離分辨率 0.01m
折射率 1.00000~2.00000
反射精度 ±3dB
文件格式 SOR標準文件格式
損耗測量模式 4點法/5點法
激光等級 Class II級
光連接器 FC/SC可互換，接口




光功率計
波長范圍 800nm~1700nm
校準波長 /1310/1490/1550/1625/1650nm
測量范圍 -70~+6dBm（可選）/-50~+26dBm（標配）
識別頻率 CW/270Hz/330Hz/1kHz/2kHz
分辨率 0.01dB
不確定度 ±5%
光連接器 接頭FC/SC/ST



穩定光源
輸出波長 與OTDR輸出波長一致
激光器類型 FP-LD
輸出功率 ≥-5dBm
穩定度 CW，±0.5dB/15min（開機預熱15min后測試）
光連接器 SC/PC
輸出模式 CW/270Hz/330Hz/1kHz/2kHz



可視故障定位
工作波長 650nm±20nm
輸出功率 ≥10mW
工作模式 CW/1Hz/2Hz
光連接器 接頭




通用指標
顯示 全觸摸5英寸，800×480 彩色LCD
供電方式 AC/DC適配器：輸入：100V～240V，50/60Hz，0.6A
輸出：5V，2A，聚合物鋰電池：3.7V，5000mAh
工作時間 待機＞12h，連續測試＞8h
數據存儲 內部：8G, ≥20000條
數據接口 Type-C USB
工作溫度 -10℃～+50℃
存儲溫度 -40℃～+70℃
相對濕度 0～95％無結露
整機重量 ≤700g（含電池）
尺寸 170mm×154mm×58mm

標準配置：自動OTDR、OTDR、事件地圖、光功率計、紅光、穩定光源、損耗測試、RJ45線序測量、RJ45線長測量

配置清單
主機（含電池）、RJ45遠端、電源適配器、數據線、TF卡（含分析軟件、使用說明書）、使用說明書、合格證/售后服務保修卡、清潔棉片、儀器包
