光時域反射儀/手持式光纖測試儀 庫號：M325454

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

光時域反射儀/手持式光纖測試儀 庫號：M325454
光時域反射儀/手持式光纖測試儀 庫號：M325454
光時域反射儀/手持式光纖測試儀 庫號：M325454

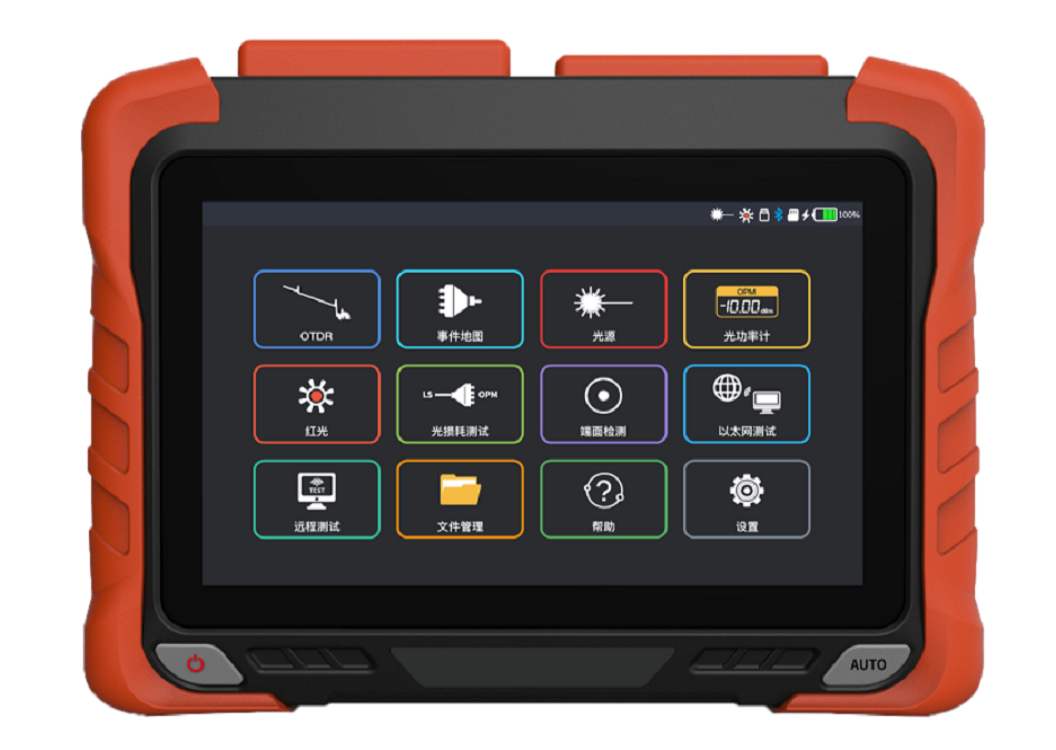

NK6200系列光時域反射儀是全新一代7寸電容觸摸產品，集成OTDR、光功率計、紅光源等9大功能模塊，外觀靚麗新穎，外設豐富。采用優異的智能化硬件、軟件設計，在短纖測試、自動測試方面準確性。同時配備豐富的以太網測試功能（Ping/PPOE/尋線等）可診斷以太網絡的故障，支持APP無線控制，輕松獲取測試結果。
NK6200系列主要用于測量光纖光纜的長度、損耗和接續質量等參數，用于光纖通信系統的工程施工、線路維護測試、緊急搶修以及光纖光纜的研制和測量等領域，主要應用在城市干線、骨干網和城域網等場合。
整機功能
OTDR、事件地圖、光功率計、可視故障定位、穩定光源、端面檢測（需另購探頭）、光損耗測試、以太網測試、遠程測試、文件管理

型號 光時域反射儀
S0 S1 S2 S3 S4 T1 T2 T3 T4 T5 T6 F1 M1 SM1 SM2
光纖類型 單模 多模 單/多模
波長 1310/1550nm 1310nm
/1490nm
/1550nm 1310nm
/1550nm
/1625nm 1310nm
/1550nm
/1650nm 1310nm
/1490nm
/1550nm
/1625nm 850nm/
1300nm 850nm
/1300nm
/1310nm
/1550nm
大動態
范圍（dB） 32/30 35/33 38/36 42/40 45/43 32/30/30 37/35/35 32/30/30 37/35/35 32/30/30 37/35/35 37/35/35/35 26/28 26/28
/35/33 26/28
/37/35
事件盲區 0.8m 0.5m 0.8m 0.5m 0.8m 0.5m 0.8m 0.5m 0.5m 1m
衰減盲區 4m 3.5m 4m 3.5m 4m 3.5m 4m 3.5m 3.5m 6m
測試量程 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km
測試脈寬 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us
測距精度 ±（0.75m+取樣間隔+0.0025％×測試距離）
損耗分辨率 0.001dB
線性度 ±0.03dB/dB
采樣點數 ≥256k
采樣分辨率 0.015m~16m
反射準確度 ±2dB
文件格式 SOR標準文件格式
損耗
測量模式 4點法/5點法
激光
等級 Class Ⅱ 級
數據存儲 內部存儲：2GB（≥20000條）；大外部存儲：64GB
光連接器 FC/UPC（可互換SC、ST）
實時
刷新速率 4Hz（典型值）
數據接口 USB-A、Type-C、RJ45 LAN 10M/100M bit/s

光功率計
波長范圍 800nm~1700nm
連接器 接頭FC/SC/ST
測量范圍 -50dBm～+26dBm/-70dBm~+6dBm
不確定度 ±5%
校準波長 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
光源
激光類型 FP-LD
輸出波長 與OTDR輸出波長一致
輸出功率 ≥-5dBm（單模）
工作模式 CW/270Hz/1kHz/2kHz
穩定度 CW，±0.5dB/15min（開機預熱15min后測試）
光連接器 FC/UPC（可互換SC、ST）
可視故障定位
工作波長 650nm±20nm
輸出功率 ≥10mW
工作模式 CW/1Hz/2Hz
光連接器 FC/UPC（可互換SC、ST）
光損耗測試指標參照上述光源、光功率計指標
整機指標
顯示 7寸彩色電容觸摸屏，分辨率800×480
供電方式 Type-C電源適配器：輸入100V~240V 50/60Hz，輸出5V/3A 9V/2A 12V/1.
內置鋰離子電池：3.7V，10400mAh，
工作溫度 -10℃～+50℃
存儲溫度 -40℃～+70℃
相對濕度 0～95％無結露
整機重量 ≤1.2kg
體積 215mm×160mm×50mm

注：①大動態范圍測試環境溫度25℃±2℃，大測試脈寬，平均時間≥180s。
②事件盲區測試條件為小量程、小脈寬，光纖端面反射損耗≥45dB，典型值。
標配：
序號 名稱 數量 備注
1 光時域反射計主機 1 含電池
2 AC/DC電源適配器 1
3 U盤（含分析軟件、使用說明書）
4 數據線 1
5 OTDR SC轉接口 1
6 光功率計 SC轉接口 1
7 使用說明書 1
8 1
9 合格證/售后服務保修卡 1
10 清潔棉片 10
11 皮質把手 1
12 儀器背包 1
注：OTDR接口類型標配為FC/UPC，另FC/APC類型可選。
