電纜故障測試儀 庫號：M408029

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

電纜故障測試儀 庫號：M408029
電纜故障測試儀 庫號：M408029
電纜故障測試儀 庫號：M408029
產品的配套性：
1、 SDDL-8631 電纜故障測試儀（二次脈沖測距主機） 1臺
2、 SDDL-GX 地下管線測試儀 1臺
3、 SDDL-200 電纜故障定位儀 1臺
4. SDDL-HGD-36一體化高壓信號發生器 1臺

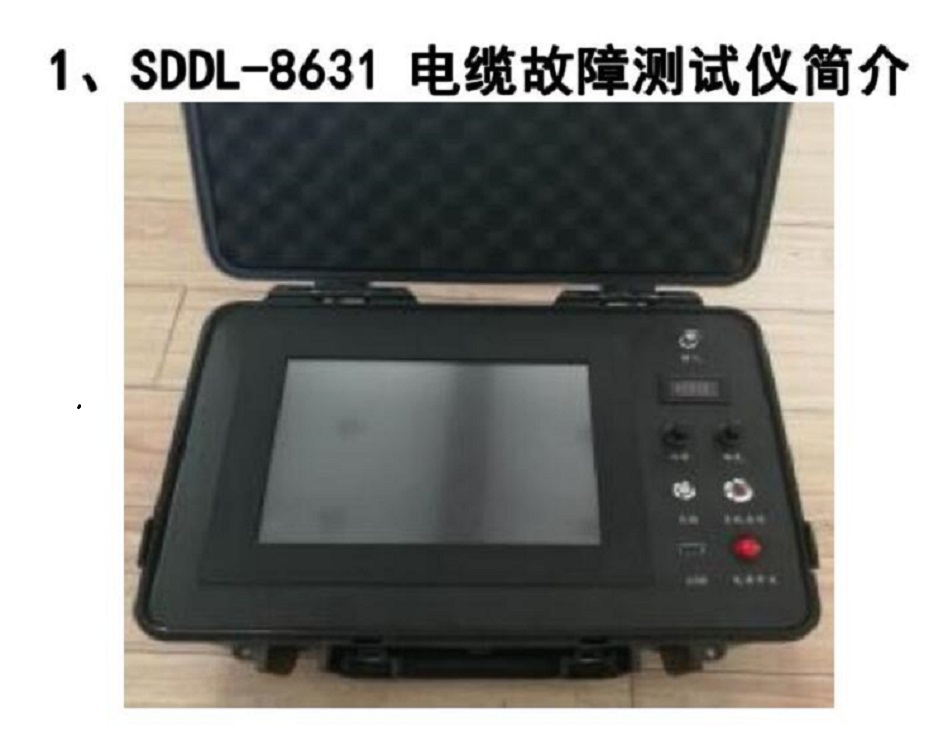

1、 SDDL-8631 電纜故障測試儀主要技術指標
工作條件: 溫度-20 ? +55oC，相對濕度 90%。
? 測試方法:低壓脈沖法、高壓閃絡法。
? 測試距離：低壓脈沖法時，大測試距離 60Km；
高壓閃絡法時，大測試距離 35Km。
? 系統測試精度：小于 20cm。
? 脈沖幅度: 負載阻抗在 50Ω時不小于 250V PP 。
? 脈沖寬度: 0.2μs—8μs（自適應脈沖寬度）。
? 采樣頻率: 200MHz(自適應采樣頻率)
? 系統測量誤差：20cm。
? 讀數分辨率: 1m
儀器特點
可測 35KV 以下等級所有電纜的高阻閃絡性、泄漏性故障、低阻、短路性故障和斷路性故障。
? 儀器采用觸摸顯示屏，功能按鍵定義簡單明了，用戶可直接在屏幕上進行波形的分析操作，使用簡單、方便、直觀。
? 具有波形儲存功能：可以儲存大量的現場測試波形，供隨時調用觀察。
? 具有雙通道波形對比功能：能將不同時間測得的同類型電纜的故障波形，顯示在同一屏幕上進行對比分析，使得故障距離的判斷加準確。
? 預置了 4 種電纜介質的電波傳播速度：油浸紙：160m/ μs；交聯聚乙烯：172m/ μs；
聚氯乙烯：184m/ μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）
? 儀器具有波速測定功能，對于未知類型的電纜，可測出其電波傳播速度，確保故障距離測試的準確。
? 具有抗干擾屏蔽功能，測試儀器在沖擊高壓環境中不易出現死機現象。
?2、 SDDL-GX 地下管線測試儀
儀器特點
1) 便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。
2) 數字化設計，軟件控制，性能穩定、。
3）大屏液晶界面，中文顯示，一看懂，易學、易會。
4）所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者 ，使測試過程輕松
自如。
5）發射機恒功率輸出、自動匹配，保證本機工作在狀態。內置歐母表功能，自動測
量電纜對地及相間的環路阻抗，可協助判斷故障性質。
6）具有背光功能，適應夜間操作。
2.2 儀器組成
2.2.1 標準配置：發射機、接收機、充電器、直連線、地釬
2.2.2 選 件：大耦合鉗
2.3 儀器參數
2.3.1 發射機
1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻。
2）輸出功率：恒功率輸出，低、中、高三檔（大不小于 6 瓦）。
3）輸出模式：直連法、耦合法、感應法。
4）阻抗顯示：99999 歐以內。
5）負載匹配：1—10000 歐。
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
7）電 源：標準 1 號 1.2V 充電電池 6 節，充放電 500 次。
8）待機時間：大于 8 小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃
11）體 積：400mm×160mm×140 mm
12）重 量：3.6 kg
2.3.2 接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（耦合鉗）。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍 000——100db。
6) 探測長度：直連電纜時，長 15KM。.
耦合電纜時，一次耦合可測 3Km，多次耦合遠。
感應電纜時，一次感應可測 300m，多次感應遠。
7）深度測量：直讀探測深度 ，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）500cm（直連）
8）電流測量：直讀電流 ，范圍 000—999mA.
9) 探測精度：埋深的 5%
10）電 源：標準 5 號 1.2V 充電電池 6 節，充放電 500 次。
11）待機時間：大于 12 小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度 ：-10℃—40℃。
14）體 積：650mm×110mm×230mm
15）重 量：2.3Kg
3、 SDDL-200 電纜故障定位儀
技術參數
? 工作方法：聲磁同步法、聲測法、磁場巡測法
? 顯示方式：4.3 寸高亮OLED顯示器，分辨率為 480*272
? 故障距離：大檢測距離范圍為 25m
? 操作方式：一鍵式可編程的脈沖編碼按鍵操作
? 數據處理：音頻波形顯示、故障距離數字顯示
? 頻率范圍：100Hz～1500Hz
低通：100～400Hz
帶通：150～600Hz
高通：200～1500Hz
? 音頻測試精度：10cm
? 音頻波形顯示：≤15m
? 電磁強度顯示：矩形條顯示，數字顯示，大值顯示
? 信號增益：音頻增益＞110dB，跨步電壓多檔位調節
? 隔離干擾：DC，50Hz
? 供電方式：內置電池供電
? 工作時長：＞7h
? 具有自動檢測脈沖信號功能
? 84dB大音量限制
? 具有閉音功能
4. SDDL-HGD-36一體化高壓信號發生器
[技術指標]
脈沖高壓輸出: 0~36KV，負極性，連續可調
直流高壓輸出: 0~36KV大輸 出電流: 100mA
內置電容: 2uF
工作方式:直流/ 單次脈沖/周期脈沖
放電周期: 5s (可訂制5~30s可調)
放電能量: 1800J (可達3600J)
供電電源:
220V士10% 50Hz士1%
工作條件:溫度-30°C^ +45°C,
相對濕度:
90%。
體積:
350 mmX280mm X 350mm
重量: 35kg
