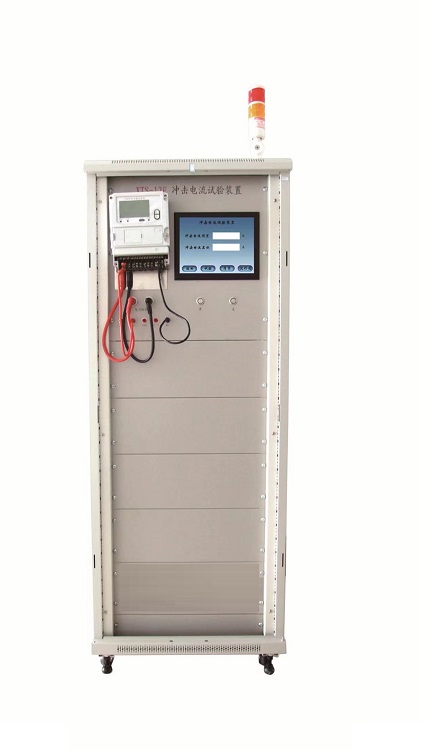

沖擊電流試驗裝置 庫號：M325485

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

沖擊電流試驗裝置 庫號：M325485
沖擊電流試驗裝置 庫號：M325485
沖擊電流試驗裝置 庫號：M325485
章 概述

XTS-12F沖擊電流試驗裝置依據試驗標準（GB/T17215.321-2021，電測量設備（交流） 特殊要求 第21部分：靜止式有功電能表 (A級、B級、C級、D級和E級)）設計，供靜止式交流電能表進行短時過電流試驗使用，本裝置具有性高、易操作、大觸摸屏顯示、觸屏控制、電流預置、清零、放電波形顯示、本地及遠程通訊等特點。


第二章 技術標準與規程

本裝置符合下列和行業標準及相關的計量檢定規程的要求：
標準號
標準名稱
GB/T 17215.321-2021
電測量設備（交流） 特殊要求 第21部分：靜止式有功電能表 (A級、B級、C級、D級和E級)

第三章 技術參數


大脈沖電流：4500A
輸出電流范圍：600A～4500A
輸出波形：接近正弦波正向半波，波形寬度10ms
試驗電流允許誤差：0% ～ -10%
一次試驗靜止式交流電能表臺數：壹只
外型尺寸：60×80×170 (寬、深、高)

重量：約150kg左右


第四章 功能特點

1、XTS-12F型沖擊電流試驗裝置主電路采用R—L—C電路充放電原理，產生要求的脈沖電流。工頻電壓經變壓器升壓、整流后向電容器組進行充電；當電壓達到設置值，受觸發電路控制，通過R—L—C電路向被試樣品放電，進行脈沖電流試驗。放電回路中利用分流器采樣，對脈沖電流的幅度與波形進行監測。
2、電容器組C充電的過程，是將能量儲存在電容器組件的過程。電容器如果充電到某個電壓U0，則電場能量為W：

3、大沖擊電流決定于電容器的充電電壓U0、主電路電容C，電感L和回路總電阻R。電壓U0升高，電流成正比增加；恰當?shù)剡x定主電路電參數，使脈沖電流波形接近工頻電壓正半周波形。

標準配置清單

序號
名稱
數量
1
XTS-12F型沖擊電流試驗裝置
1臺
2
被試表電壓連接線
2根
3
被試表電流連接線
2根
4
使用說明書
1份
5
產品出廠檢驗證書
1份
