一、產品簡介

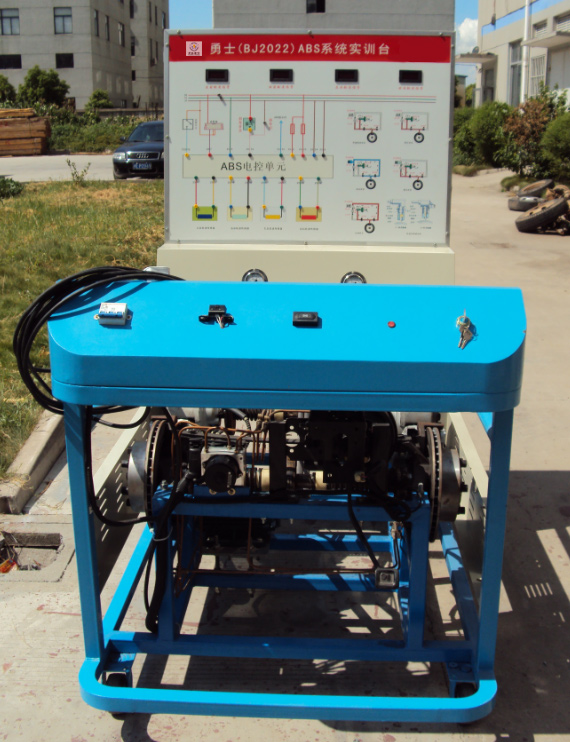

HK-YQABS勇士汽車ABS系統實訓臺采用勇士型汽車ABS系統零部件制作而成，可實現ABS系統的所有實訓項目包含數據測量、系統自診斷、波形分析、故障檢測與排除等操作設備能夠完美展示勇士汽車ABS系統的工作的特點、工作原理和工作特行控制臺簡單明了，操作簡單，工作安靜適用于中高等職業技術院校和各種汽車培訓機構滿足ABS系統的理論和實踐相結合的教學需要

二、結構組成

汽車部件：勇士汽車 ABS系統制動盤、制動鉗、轉速信號盤、轉速傳感器、ABS電控單元、制動總泵、制動踏板、制動開關、ABS系統指示燈、剎車油管、自診斷系統等

設備臺架：一體式設備臺架，前輪通軸、后輪通軸、主動盤、離合器片、從動盤、力壓力彈簧、彈簧調節裝置、數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、檢測儀器放置區、大功率驅動電機、設備控制臺、考核系統、系統壓力表、開關電源、控制機構、空氣開關、萬向腳輪等組成配套設備使用說明，實訓指導資料、產品合格證、保修卡

三、功能特點

1、顯示功能：

高精度數顯表實時顯示各個輪速傳感器的信號變化，可動態觀察各個傳感器的工作情況LED燈實時顯示總泵的工作過程

2、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對ABS電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等

四、制作工藝

焊接選用40*40國標鋼材，壁厚2mm

采用同心驅動軸1000mm,配套大螺母帶自鎖螺母

高質量離合器片直徑160mm內孔77mm厚度4mm汽車專用

10mm厚度摩擦片直徑160mm厚度12mm ，經發黑處理

彈簧總長170mm,內孔直徑47mm，4個，壓力大彈力持久

配套耐高溫汽車專用軸承8個，安靜無噪音

經氬弧焊接而成，焊點無需打磨即非常平整

外觀經高溫靜電噴涂，顏色鮮艷，易清潔耐油污，光鮮亮麗

高清UV噴涂面板，電路原理圖線條清晰，不褪色

配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠

配置漏電保護器，使操作安全性大大提高，

五、技術參數：

外型尺寸：1600mm×1000mm×1700mm

電壓：308V/220V

功率：3.0KW

轉速：1400R

真空泵：220V/2.5P

電源：220V

工作溫度：-50℃～50℃

使用車型：勇士
