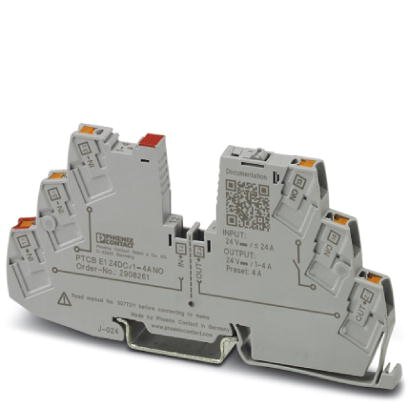

PTCB E1 24DC/1-4A NO - 電子設備斷路器2908261單通道電子式斷路器，用于在過載和短路的情況下保護24 V DC負載。采用CLIPLINE complete接線端子系統組件可以輕松實現電位分配。帶設定額定電流的電子鎖功能。用于DIN導軌安裝。

上海積進自動化設備有限公司：經營德國菲尼克斯（PHOENIX）電氣全系列產品,施耐德產品，西門子產品。 美國A-B/羅克韋爾, 德國pilz/皮爾磁產品：BALLUFF/巴魯夫，魏德米勒。

菲尼克斯開關電源，菲尼克斯隔離器，菲尼克斯變送器，菲尼克斯交換機，菲尼克斯繼電器，菲尼克斯安全繼電器，菲尼克斯模塊，菲尼克斯轉換器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模塊。。。皮爾磁安全繼電器，皮爾磁控制器。巴魯夫傳感器，魏德米勒電源。。

PTCB E1 24DC/1-4A NO - 電子設備斷路器
2908261
類型 導軌安裝模塊，單片
產品類型 設備斷路器
產品系列 PTCB
位數 1
通道數目 1
絕緣特性
保護等級 III
污染等級 2
電氣特性
通道數目 1
概述
工作電壓 18 V DC ... 30 V DC
額定電壓 24 V DC
標稱工作電流IN 24 A DC (總電流入口)
4 A DC (額定電流輸出)
標稱工作電流 IN 1 / 2 / 3 / 4 A DC (可設置)
額定電流（預調） 4 A
額定過電壓 0.5 kV
分斷方法 E (電子)
反饋電阻 最大 35 V DC
要求的備用保險絲 僅在電源的Imax > 短路開關容量時需要。內置故障安全元件。
短路開關容量 300 A
介電強度 最大 35 V DC (負載電路)
保險絲 電子
效率 > 99 %
閉路電流 I0 典型值 12 mA
功耗 典型值 0.3 W (無負載運行)
< 1.3 W (正常運行)
模塊初始化時間 < 0.55 s
關閉一條通道后的等待時間 5 s (過載/短路)
測量公差I ± 15 %
溫度衰減 21 A (60 C時的總電流)
24 A (50 C時的總電流)
4 A (60 C時的通道電流)
4 A (50 C時的通道電流)
MTBF (IEC 61709, SN 29500) 28571428 h (25 °C、21 %負載時)
14084507 h (40 °C，34.25 %負載時)
2053388 h (60°C、100%負載時)
電壓壓降 0.12 V (4 A時)
失效安全元器件 4 A DC
負載電路
停機時間 ≤ 10 ms (適用于短路 > 2.0 x IN)
1 s (1.2 ... 2.0 x IN)
欠壓關閉 ≤ 17.8 V DC (有源)
≥ 18.8 V DC (無源)
過電壓關閉 ≥ 30.5 V DC (有源)
≤ 29.5 V DC (無源)
最大電容負載 15000 μF (取決于電流設置和可用的短路電流)
指示器/遠程信號發送
連接名稱 遙信報警回路
切換功能 N/O觸點
標稱工作電壓 0 V DC ... 30 V DC
操作電流 100 mA DC
連接數據
                                                            信號處理
            尺寸
        材料規格
     環境和真實條件
                  認證
                   標準和規范
                                    安裝
  商業數據
訂貨號 2908261
包裝單位 1 pc
最小訂貨量 1 pc
銷售關鍵代碼 CLA135
產品關鍵代碼 CLA135
目錄頁面 頁碼381 (C-4-2019)
GTIN 4055626323756
單件重量（含包裝） 44.44 g
單件重量（不含包裝） 27.58 g
關稅號 8536200000
原產地 DE
