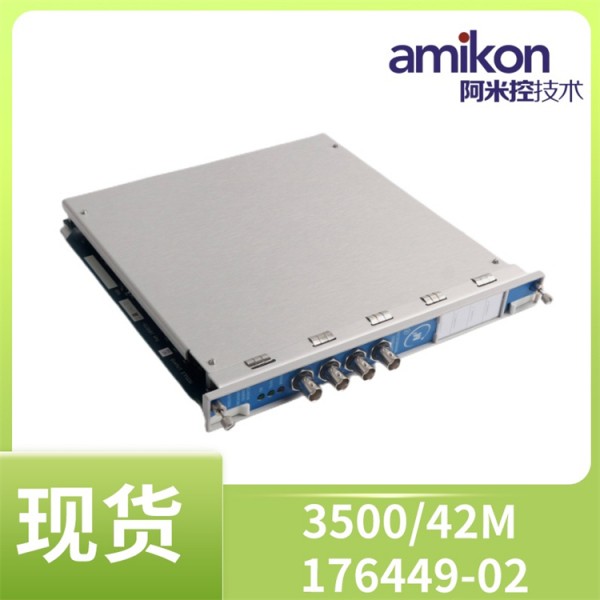

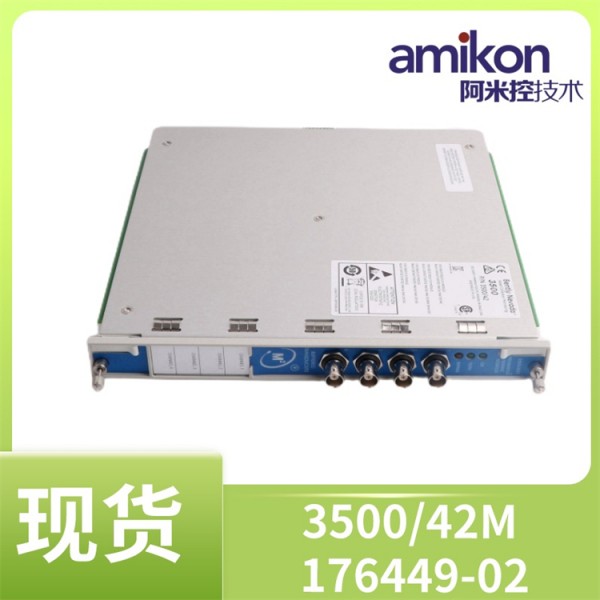

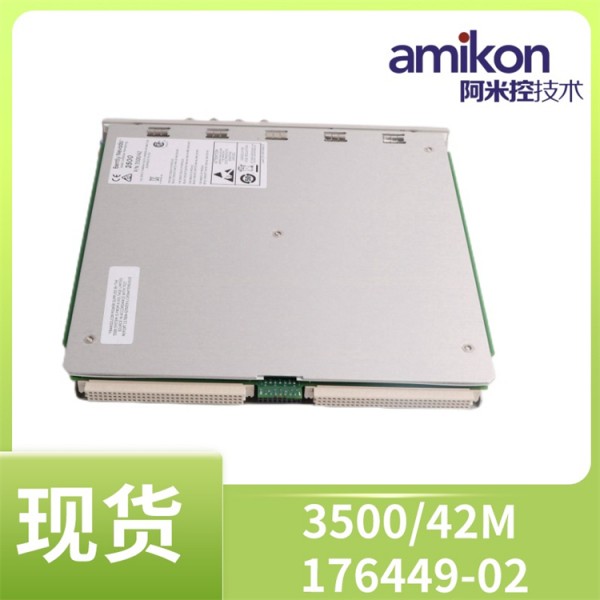

3500/42M 140734-02接近地震監測模塊

3500/42M 140734-02接近地震監測模塊

bently3500/42監測器的主要功能為：

1)連續地對當前機械的振動與組態的報警設置點進行比較，以驅動報警對機械進行保護，

2)對運行人員和維修人員提供基本的機械振動信息。報警設置點是通過3500框架組態軟件來組態的。

 對每個有效的比例值可進行報警設置點的組態，而對于危險設置點只能對所有有效比例值的兩個進行組態。當從制造廠發出時，3500／42未被組態。需要時，3500／42可安裝在3500框架中并組態完成所要求的監測功能。這可使你貯存一單個的監測器用作多種不同應用的條件。

可用數據渦流式位移傳感器／速度、加速度傳感器監測器根據所組態的通道類型返回特定的比例值。該監測器還同時返回監測器和通道的狀態值，這點對各類通道是相同的。

如果監測器OK狀態變成非OK，則框架接口I／O模塊的系統OK繼電器將被驅動至非OK。

靈敏度

徑向振動: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。

軸位移: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。

偏心: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。

差脹: 0.394 mV/μm (10 mV/mil) 或  0.787 mV/μm (20 mV/mil)。

REBAM®: 40 mV/μm (1000 mV/mil) 或  80 mV/μm (2000 mV/mil)。

雙加速度: 10 mV/(m/s2) (100 mV/g)。

雙速度: 20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。

軸絕對振動，徑向振動: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。

軸絕對振動， 通頻值:  3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。

軸絕對振動， 速度:    20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。

狀態值以下為位移／速度、加速度監測器所產生的狀態。

監測器狀態0K

它指示監測器是否運行正常。在如下的任何一個情況下將返回一個非OK狀態：

a) 模塊中的硬件故障。

b) 結點電壓故障。

c) 傳感器故障。

d) 組態故障。

e) 插槽ID故障。

f) 鍵相器故障(如果鍵相位信號組態給每一對通道)。

g) 通道非OK。

位移/速度加速度監測器3500/42-AXX-BXX

選項描述

A: I/O 模塊類型

0 1 帶內部端子的位移/速度加速度I/O 模塊

  0 4 帶內部安全柵(4×位移/加速度通道)和內部端子的I/O 模塊

  0 5 帶內部安全柵(2×位移/加速度+2×速度計通道)和內部端子的I/O 模塊

  0 7 帶內部端子的軸絕對振動I/O 模塊

  0 9 帶內部端子的位移/速度計I/O 模塊

B:  批準機構選項

0 0    無

0 1    CSA/NRTL/C

140734-02  3500/42M 位移/速度加速度監測器。

128229-01  位移/速度加速度I/O 模塊，帶內部端子。

3500/42-01-00(176449-02、128229-01)

3500/42-01-00

3500/42-01-CN

3500/42-02-00

3500/42-04-00

3500/42-04-CN

3500/42M 140734-02接近地震監測模塊

3500/42M 140734-02接近地震監測模塊

徑向振動: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)

軸向位移: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)

偏心:     3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)

差脹:     0.394 mV/μm (10 mV/mil) 或  0.787 mV/μm (20 mV/mil)

精度通頻和間隙: 滿量程的±0.33%，最大為±1%

1X & 2X:   滿量程的±0.33%，最大為±1%

140734-01  3500/40M Proximitor® 位移監測器

125680-01  Proximitor® I/O 模塊 帶內部端子

126615-01  Proximitor® I/O 模塊，帶外部端子

135489-04  Proximitor® I/O 模塊， 帶內部安全柵和內部端子

bently 3500模塊，為本特利產品，專業監測機械振動和機械保護。

bently 3500/40-01-00(176449-01,125680-01)本特利位移模塊

bently 3500/42-01-00(176449-02,128229-01、138708-01) 本特利振動模塊

bently 3500/45-01-00(176449-04,135137-01) 本特利差脹模塊

bently 3500/50-01-00-01(288062-02,133442-01) 本特利轉速模塊

3500/40-01-00(176449-01,125680-01)前置器 位移監測器模塊

3500/42M 140734-02接近地震監測模塊
