surpass系列真空熱處理

成都漢普升科技有限公司，成立于2015年11月16日，致力于電真空、核級裝備、人工晶體材料及薄膜制備設備的技術提升，在服務領域深耕細作，具有較深的技術沉積。
公司成立以來，秉承“超越極限，邁向卓越”的核心價值觀，在自己所擅長領域為客戶提供優良的產品和技術解決方案，公司注重產品和運營模式創新，我們堅信：唯有創新方能給用戶增值，公司已與多家科研院所、高等院校及企事業單位進行橫向合作，形成了科研級、工業級、軍品級產品體系，已為客戶設計制造了多套專用設備和儀器，獲得了用戶廣泛贊譽。

1. 用途：

本設備用于電子器件在真空中釬焊、退火、回火、除氣工藝。

2. 主要技術資料：

2.1 工作溫度：600-1400℃（工作溫度）

2.2 溫度均勻性：±5℃ (600℃保溫半小時測試)

2.3 有效工作區尺寸：定制

2.4 滿載重量：定制

2.5 工作真空度：8×10-5Pa

3. 結構說明及工作原理：

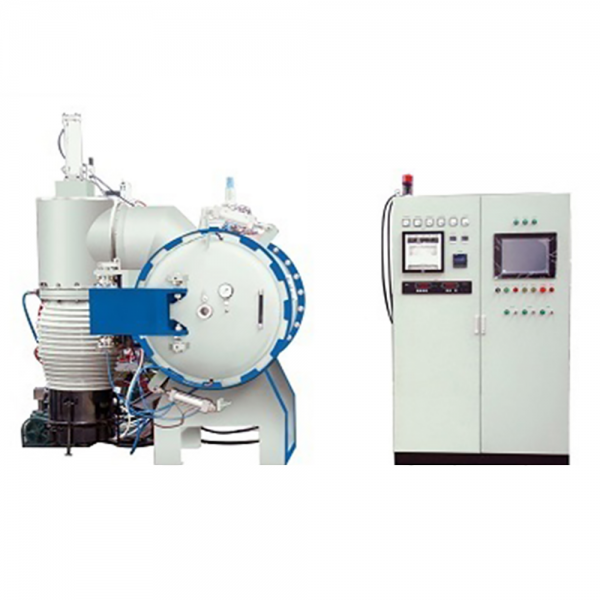

本設備由爐體、水冷系統、真空系統和電氣控制系統組成。

3.1 爐體：爐體由加熱爐、爐門和后封頭組成。爐體安裝在底架上。

3.1.1 加熱爐從內到外由加熱器、隔熱屏、爐殼構成。

3.1.2 爐門是個夾層的橢圓封頭，夾層內通水冷卻，水路接法為下部進水上部出水。爐門正中設有視鏡，用來觀察爐內工件加熱情況。視鏡內設有活動擋板，只有觀察爐內時才打開擋板。

3.1.3 爐體后封頭是夾層橢圓封頭，封頭正中有充氣口爐內需要降溫時，開啟充氣電磁閥，氮氣通過管道從端面隔熱屏上的六個噴嘴進入爐內，而從爐膛的另一端排出。

3.2 水冷系統對爐殼、爐門、后封頭和電極分別通水冷卻。

3.3 真空系統

3.3.1 真空系統由泵、閥、管道和真空規管等組成。

3.3.2 主要配置:

分子泵：國產貨進口（可選配擴散泵）+干泵：國產貨進口（可選配油封泵）

3.4 電氣控制部分

3.4.1 結構

控電柜采用大板式結構，控電柜門板上裝有觸摸屏、緊停按鈕和三只溫度控制儀等。電器板安裝有空開、交流接觸器、中間繼電器、24伏直流電源、三套控制信號轉換系統、阻容保護器等。

3.4.2 溫度調節控制原理

設有三套加熱控制系統，分別控制加熱器1、加熱器2和加熱器3。加熱器與變壓器連接用銅排。

3.4.3 觸摸屏的使用：

觸摸屏用于顯示當前設備的加熱電流、電壓及設備工作狀態并可通過觸摸屏的畫面切換完成對設備的操作及溫度曲線的顯示、報警提示報警歷史記錄等功能。

觸摸屏分為設備運行、設備檢修、溫度曲線、報警日志、關于我們六幅操作界面，功能如下：

設備運行 —— 設備正常運行時的啟動界面。

設備檢修 —— 用于設備調試運行、手動操作時及設備檢修時界面。
