數據傳輸分析儀 庫號：M399923
數據傳輸分析儀 庫號：M399923
數據傳輸分析儀 庫號：M399923

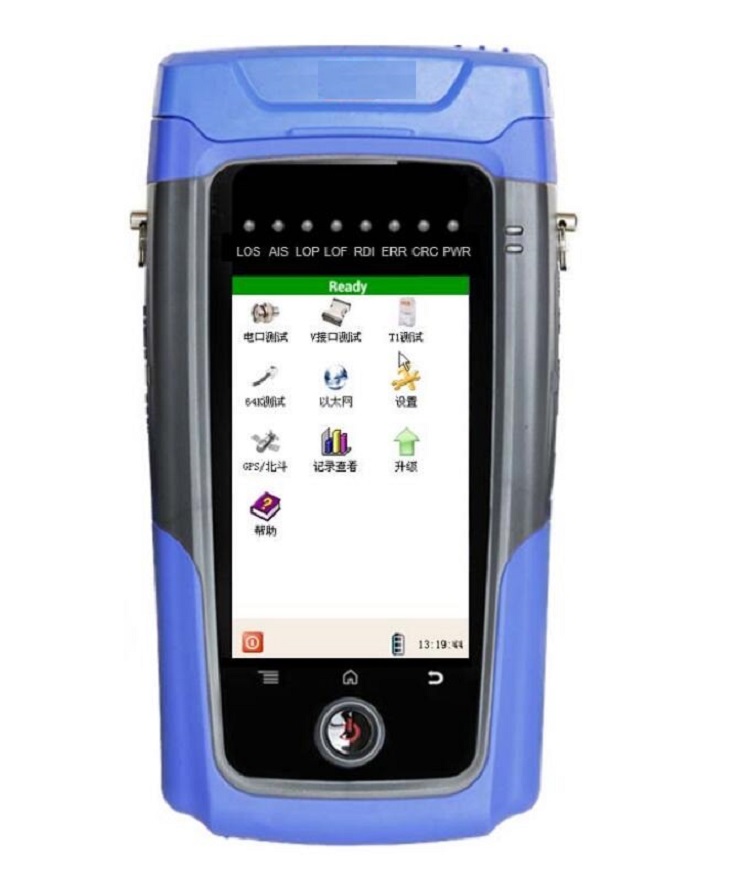

BER‐1580T 型數據傳輸分析儀是一款接口豐富、功能手持式傳輸分析儀?？梢酝瓿蓮?0bit/s到2048kbit/s速率的誤碼測試，支持接口G.703 E1、G.703同向/反向64K、V.24/RS232、V.35.V.36/RS449、X.21、EIA－530/530A、RS485/RS422。儀表配備雙路 E1 接口，便于故障查
找、雙向監測。具備抖動容限測試、2M 信號抖動測試、單項時延測試能力。并且 E1、V 接
口的 IP Ping 測試支持 PPP/HDLC/幀中繼協議。
儀表采用大屏幕彩色 TFT 液晶中文顯示，操作簡單。內置可充電鋰電池，無外電時可工作 7 個小時以上。儀表還支持 USB 口和 RJ45 網絡接口，支持完整的 TCP/IP 協議，可在線升級。
產品堅固耐用、操作方便，應用于通信設備開通、檢修、日常維護中。
功能
G.703 E1 接口測試：
? 基礎功能
? 自動探測：可以自動識別 E1 輸入接口收到信號幀結構
? 支持多種幀結構：非成幀、PCM30、PCM31、PCM30C、PCM31C 多種幀結構
? 時鐘拉偏設置功能：可對輸出 E1 信號的頻偏進行調節，大調節±120ppm
? 時鐘頻偏測試：測試輸入 E1 信號的頻偏，精度可到 10ppm
? 信號電平測試：測量輸入 E1 信號的電平，測量范圍 0‐37.5dB
? Nx64K：連續或非連續測試
? 缺陷與異常測試
? 性能分析：在線、離線通過模式測試，符合 ITU‐T G.821/G.826/M2100
? 誤碼插入：BIT、CODE、FAS、CRC4
? 告警插入：LOS、AIS、LOF、RDI
? 統計分析結果： CODE、BIT、FAS、CRC、E‐BIT 誤碼統計， LOS、LOP、AIS、
LOF、LOC、RDI、LOMF 告警統計
? 數據查看功能
? 時隙數據查看：查詢 PCM30 信令狀態，PCM 幀時隙數據及 FAS、MFAS 幀字
? 直方圖顯示：直觀顯示誤碼、告警計數隨時間變化情況
? 語音監聽：可選擇任一個話路進行語音監聽，監聽語音可調
? 其它測試
? 回路時延：傳輸信道遠端物理環回，測試用戶業務經過上行和下行傳輸通道
所用的總時間，精度可到 1us
? 單項時延：測試用戶業務經過上行或下行傳輸通道所用時間，精度可到 1us
? 倒換測試：測試用戶業務從主用通道切換到備用通道時間，精度可到 1us
? 音頻測試：頻率范圍：50Hz‐3950Hz，電平范圍：+3dB‐ ‐5dB
? 眼圖測試：顯示信號整體特征，快速評估信號品質優劣
? 抖動容限測試；向被測試系統發送逐漸增強的抖動信號，確定系統容許的
大輸入抖動（性能不下降的情況下）

? 抖動測試：可發送/接受抖動信號，測試 E1 信號抖動特性，信號頻率范圍
16Hz‐100kHz，抖動頻率分辨率：1Hz，抖動幅度分辨率：0.001UI
? PING 測試：一鍵完成測試。自動探測路由器 E1 接口的協議類型（HDLC/PPP/FR），
自動識別路由器 IP 地址，支持環回 PING
? 幀中繼測試：可設置模式（自動/DTE/DCE），本機 DLCI，協議封裝（IETF/CISCO）
V 接口測試：
? 缺陷與異常
? 性能分析：離線業務測試，誤碼特性測試，符合 ITU‐T G.821
? 誤碼插入：BIT 誤碼
? 統計類型：BIT 誤碼、LOS、LOP、AIS 告警統計
? 其它測試
? 回路時延：精度可到 1us
? 倒換時延：測試用戶業務從主用通道切換到備用通道時間
? PING 測試：一鍵完成測試。自動探測路由器 E1 接口的協議類型（HDLC/PPP/FR），
自動識別路由器 IP 地址，支持環回 PING
? 幀中繼測試：可設置模式（自動/DTE/DCE），本機 DLCI，協議封裝（IETF/CISCO）
G.703 64K 接口同向/反向測試
? 缺陷與異常
? 性能分析：離線業務測試，誤碼特性測試
? 誤碼插入：BIT 誤碼
? 統計類型：BIT 誤碼，LOS、LOP、AIS 告警統計
以太網連通性測試：
? PING 統計分析功能：判斷網絡連通性，可統計發送響應次數、丟包率、響應時間
等
? Trace Route 路由跟蹤： ： 顯示數據包到達目標主機所經過的各個路由器，跟蹤 IP
地址、URL 地址，大跳數 1‐255

? 特點
接口豐富：集成 E1 接口、V 接口、G.703 64K 接口和以太網接口測試功能，一機多
用；
功能強大：支持系統抖動容限測試，支持 2M 信號抖動、單向時延測試；
PING 功能：E1、V.35 接口 PING 測試支持幀中繼、PPP、HDLC 協議；
大容量：可存儲 5000 條以上測試記錄；
小巧便攜：手持式、體積小、功耗低；
操作方便：5 英寸 TFT 彩色高清屏幕顯示，中文圖形用戶界面，觸摸操作。
? 應用
專線電路故障界面判斷—E1 ping 測試
2M 電路開通‐‐E1 離線環測

2M 電路開通‐‐E1 離線對測
網絡維護‐‐E1 在線測試
網絡維護‐‐E1 通過測試

2M 電路開通‐‐E1 單項時延測試
網絡維護‐‐V 接口測試
信號質量測試‐‐E1/T1 脈沖模板測試

信號質量測試‐‐抖動測試
了解被占用的通道‐‐語音監聽
測試設備 A/D 轉換能力‐‐音頻測試

驗證以太網連通性—Ping 測試

通用技術指標
規格尺寸  216x109x56(mm) 3
重量  ≤1.5kg
顯示屏  彩色 5‐inch LCD 480x272 像素
操作方式  觸摸屏
接口
75ohm BNC*4，120ohm RJ48*1、DB25*1、
RJ45*1、USB 接口*1、電源接口
電源要求  8.4V/2A
數據 容量  標準 SD 卡 4G，大可擴展 32G
存儲
交互接口  USB
電池
容量  4000mAh
充電時間  3 小時
連續工作時間  7 小時
運行
環境
工作溫度  ‐10?C   ~   50?C
存儲溫度  ‐20?C   ~   70?C
操作濕度  10% ~ 90%
存儲濕度  5% ~ 95%
操作系統  WINCE 6.0
性  MTBF:   ≥3000 h
維修性  MTTR:   ≤30 min
