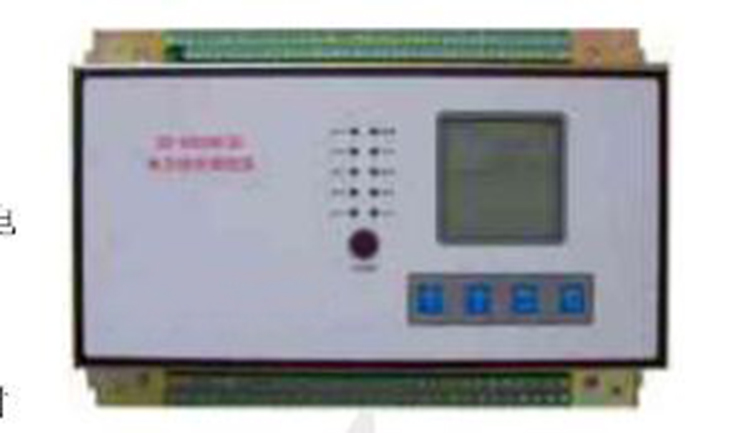

電力綜合測控儀是將儀表、控制、RTU、無功補償?shù)裙δ芗性谝黄鸬木C合儀表，可以取代常規儀表、RTU 及變送器，實現綜合監測控制任務，是配電自動化的終端產品
有 9 路交流電流信號輸入，6 路交流電壓信號輸入和 1 路直流電壓
信號輸入。對于系統電壓為 10kV 及以上線路要使用電壓互感器，電壓互感器的二次
側的電壓為 100V。系統電壓為 400V 及以下的系統電壓時直接輸入。電流輸入為 CT
二次側的  或 1A 的電流。
有 32 路開關量輸入，32 路繼電器或電平輸出，1 路光耦輸出。
顯示面板使用液晶顯示屏。實現各種監測量和各種參數的顯示以 及進行各種參數的設置。

技術指標
(1) 電壓
輸入范圍: （0～277）V（相電壓：相對零線）
測量準確度: 0.3 級
(2) 電流
輸入范圍: （0～5）A
測量準確度: 0.3 級
(3) 有功功率
大功率：30MW
測量準確度: 0.5 級
(4) 無功功率
大值：30MVar
測量準確度: 0.5 級 (5) 有功電量
測量準確度: 0.5 級 (6) 無功電量
測量準確度: 1 級 (7) 頻率
測量范圍: (45～55)Hz
測量準確度: ±0.05Hz (8) 功率因數
測量準確度: 1 級 (9) 開入量
無源干接點輸入，分辨率：2ms
(10) 控制輸出
a、 繼電器接點輸出：250V,  。 b、 無觸點電平輸出：5V，300mA 。 (11) 功耗
電源<9W ；
電壓輸入回路：<0.5VA；
電流輸入回路：<0.25VA。
(12) 通訊
接口：串口 1：RS-232C；串口 2：RS-232C 或 RS-485；
串口 3：RS-232C 或 RS-485；串口 4： RS-485。
規約：IEC-870-101，或按用戶要求制定規約。
速度：在 RS-232C 下，波特率限于 38400 波特；
在 RS-485 總線環路上，波特率可達 57600 波特。
(13) 外形尺寸
尺寸符合: 338mm×210mm×98mm（長×寬×高）。
(14) 電氣接線（配 PT）
三相三線制、三相四線制、三相對稱或不對稱。
(15) 運行環境
工作環境溫度：-25℃～+75℃；
相對運行濕度：20%～90%。
相對濕度<85%時采取特殊措施可運行在-35℃環境內。
耐受污穢等級 IV 級。
諧波含量〈10%。
海拔 2000 米及以下。
不允許有較強的震動與沖擊。
不允許有腐蝕金屬和破壞絕緣的氣體及導電介質，不得含有爆炸危險的介
質，不允許有嚴重的霉菌存在。
