介質：

液體、蒸汽和氣體

輸出：

4...20 mA

認證：

ATEX II 2G EEx ib IIC T6

測量范圍-限定值：

0...1 bar

ATEX II 1/2G

0...400 bar

介質溫度：

-25...+70 ℃

精度：

< 0.5 %

輸出

輸出信號

4...20 mA /兩線制

0...10 V/三線制

最大負載Rb

R [Ω]= (Ub -12 V) / 0.02 A b

精度

模擬量輸出

參考條件符合DIN IEC 770標準；

≤ 0.6 % FS （線性度包遲滯性和重現性）

環境溫度的影響

相對于標稱值

零點：典型值為量程上限的(URL) 0.2% /10 K

量程：典型值為量程上限的(URL) 0.2% /10 K

長期穩定性

< 0.15 % FS ) / 1 年

響應時間T90

6 ms

操作條件

介質溫度

-25...+70 ℃

環境溫度

-25...+70 ℃

在防爆區中：-25...+65℃

儲存溫度

-40...+85℃

氣候等級

4K4H，符合DIN EN 60721-3標準

防護等級

IP 65，帶插頭

IP 68 (5 m)，帶電纜入口

抗振性

4M5，符合DIN EN 60721-3標準

電磁兼容性

(EMC)符合EN 61326標準

機械結構

過程連接

G1/2A ，符合DIN 16288標準，或

G1/2A ，符合DIN 3852-A標準

SS 316L，前部連接

接液部件材料

過程連接和外殼：1.4301

流體：Tegiloxan 3

過程隔離膜片：1.4435

電氣連接

4孔插頭連接，符合ISO 4400連接，

帶M16電纜連接或5 m整體電纜

電源Ub

模擬量輸出

非防爆型：12...30 V DC，5 %電壓波動

防爆(Ex)區型：開路電壓≤26 V

短路電流：≤100 mA;

功率消耗：≤0.8 W

開關量輸出

18...32 V DC，10 %波動

不帶負載時的電流消耗： < 20 mA，

帶極性反接保護

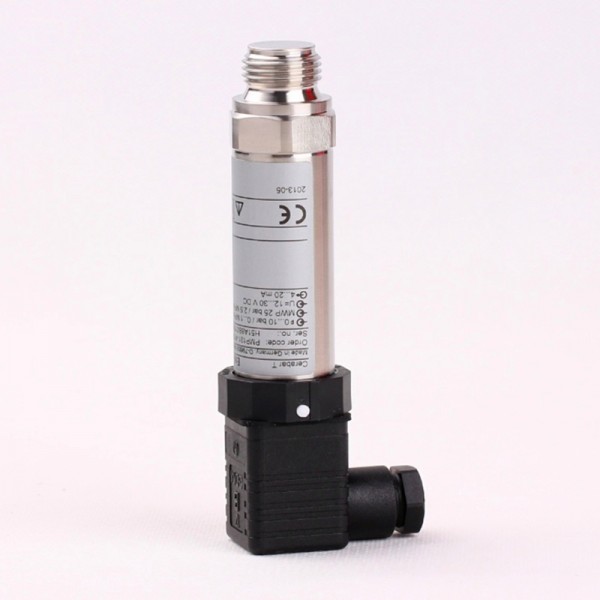

                    PMP131-A2B01A1T壓力變送器

測量元件

擴散硅

測量范圍

400bar

溫度范圍

-25--+70℃

精度

0.5%

電源

12-30VDC

輸出信號

4-20MA或PNP開關

過程連接

G1/2 G1/4 1/2NPT M20*1.5,G1/2A帶齊平式膜片

應用

氣體、蒸汽、液體的表壓和絕壓，適用于防爆場合

防護等級

IP65

接液材質

304/316L

PMP131-A2B01A1T(0-16bar)

[A2]

電氣連接: 插接頭 ISO4400 NPT1/2, IP65 NEMA4X

[B]

過程連接: 螺紋 ISO228 G1/2 密封圈 DIN3852 304,齊平式安裝

[0]

輸出: 4-20mA

[1]

附加選項: 基本型

[A1T]

測量量程；傳感器過載限位:0...16bar/1.6MPa 表壓; 64bar/6.4MPa
