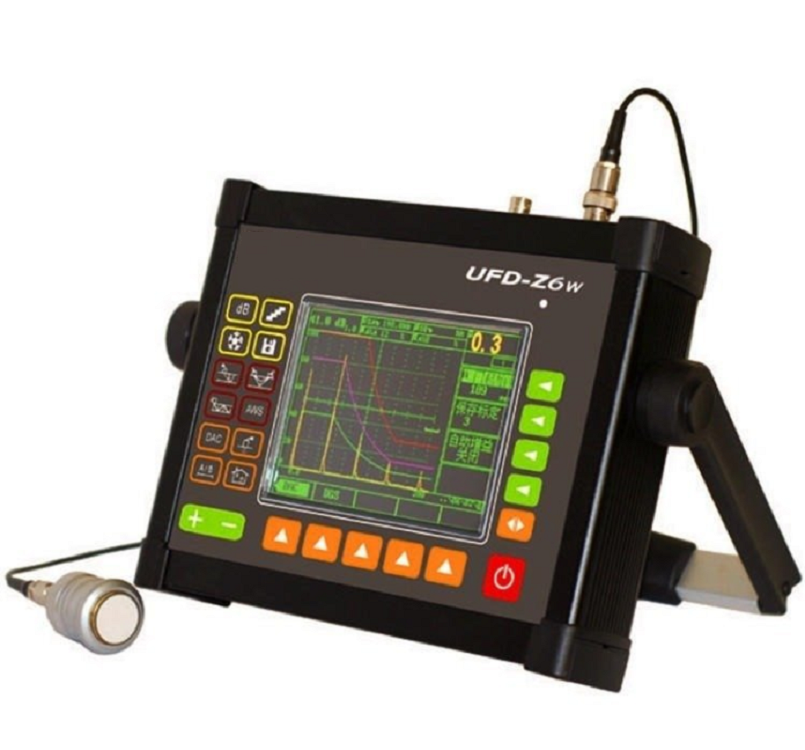

鐵路型彩屏數字聲探傷儀 UFD-Z6R

UFD-Z6R是本公司為鐵路行業量身打造一款型探傷儀。集B掃功能、常用通道切換、鋼軌剖面、探頭分析、可調方波激勵、窄帶濾波器組等技術為一體。針對鐵路鋼軌道岔、車輪等內部缺陷（裂紋、夾雜、氣孔等）實現快速、、定位、評估。

UFD-Z6R采用LCD工業級寬溫高亮TFT彩色液晶和5級背光，適合各種光線下操作。操作界面人性化設計風格，內置探傷標準，操作簡單實用、顯示直觀明確。自動校準探頭數值。三種孔徑參考標準。5條DAC曲線符合標準。

性能

·常用通道快速切換：0°、45°、60°、70°

·直觀的鋼軌剖面示意

·探頭分析標定：探頭頻率/帶寬/上升時間/脈沖寬度

·內置車軸、鋼軌、車輪、輪箍轍叉等鐵路工藝標準

·鐵路按鍵面板，一鍵即可開始工作

通用性能

·方波激勵：適用難以穿透復合材料

·可調方波激勵技術，實現與探頭的匹配。適用于難以穿透的材料。

對于聲波衰減較厲害復合材料、鑄件、厚板尤其，

具有不錯的穿透力和信噪比；對檢測薄工件和復合材料有高的分辨率。

·窄帶濾波器組(Z)

在常規寬頻帶濾波基礎上增加多個常用窄帶濾波器，信號通過與探頭匹配的窄帶濾波器，獲得不錯的信噪比，從而抑制噪聲。

·10位AD采樣

·長待機：10/20小時，擺脫充電煩惱

·高亮真彩，強光可見，屏幕亮度5級可調，節電

·工業級寬溫硬件操作，元器件，低故障率

·鎂鋁合金外殼，堅固耐用，防止電磁干擾



功能

·U盤存儲，即插即用

無需驅動，支持熱插撥。實現探傷報告存儲、拷屏打印。

·二維編碼B掃描 直觀顯示缺陷位置

B掃觀察缺陷模式，能夠產生對比效果，便于缺陷分析判斷。

通過:灰度/彩色調色板自動顯示缺陷危害程度。

實時對比觀測A掃波形和B掃圖像

·數據儲存容量：3200個數據組

·5條智能DAC曲線，符合JIS和API標準

·實用DGS曲線:大平底、平底孔、通孔三種參考類型



操作

·常用功能一鍵直達

·菜單布局合理

·自動校準：聲速、探頭延遲、角度/K值




性能指標

檢測范圍

1.0~15000mm

檢測分辨率

0.01mm(<100mm) 1mm(>100mm)

聲速

500~20000m/s 20個固定聲速

顯示延遲

-20~3400us 分辨力: 0.1us

探頭延遲

0~99us 分辨力: 0.01us

自動校準

通過兩個已知參考回波自動校準聲速和探頭延遲

線性誤差

水平 ≤0.1% 垂直 ≤3%

動態范圍

≥36dB

靈敏度余量

≥64dB 200mmФ2平底孔

外型尺寸

240×180×50mm

重量

1.9Kg（包括電池組）

工作環境

溫度：-20℃~70℃ 濕度：5%～90%

發射脈沖

激勵脈沖

方波/負尖脈沖

脈沖寬度

50-2000ns

脈沖幅度

50-500V

發射重復頻率

脈沖發射重復頻率PRF連續可調

阻尼匹配

50/150/400Ω

接收系統

檢測模式

脈沖回波/發射接收/透射

測量方式

峰值/邊沿

增益

0~110dB

步距0/0.1/0.2/0.5/1/2/6/12/自定義



檢波方式

正/負半波/RF/全波

頻率帶寬

0.3~1 / 0.5~4 /2~15MHz寬帶濾波

1/2.5/5/10/15MHz窄帶濾波

顯示

LCD

5.7"工業級寬溫高亮TFT彩色液晶

背光亮度

5級可調

顯示刷新率

不小于60Hz

GUI主題

簡約/經典/灰度/強光/弱光5種，用戶可通過設置文字、A掃波形、背景、坐標顏色自由定制主題

閘門/測值/報警

閘門

A/B兩個獨立閘門

測值顯示

5個測值顯示區，其中1個為主顯示區，

可選擇測值內容

SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB

報警

閘門獨立邏輯報警，厚度測量閾值報警

存儲

通道參數

20組

A掃波形

3200組

厚度值

32萬個，線性

波形錄像

10分鐘

波形參考

4幅參考波形

輸入輸出

探頭連接

LEMO或BNC

通訊

RS232

區域

時鐘

實時顯示日期時間

語言

中英文

單位

mm/inch

電源

電池

鋰電池，過充過放保護

電源監測

基于庫侖計量的電池能量監測，百分比/續航時間顯示剩余電量

工作時間

可連續工作20小時以上

電源適配器

輸入100~240V/50~60Hz 輸出9VDC/4A



動態回波

數字本質，模擬性能

U盤存儲

可直接存儲拷屏/波形/厚度三種數據報告

閘門展寬

對關心的閘門區域內細節進行觀察分析

二維編碼B掃描

厚度/輪廓掃描；灰度/彩色調色板設置

回波編碼

坐標/波形兩種編碼方式，便于跨距計算

曲線凍結

全部/峰值記憶/對比/包絡/延時包絡

特征指示標記

波前聲程測量和波幅測量位置指示

CSC曲面校正

可根據探頭角度、工件厚度和曲率直徑對測值進行修正

鎖定

各菜單可獨立鎖定從而避免系統相關參數調節；數據組亦可鎖定避免數據誤刪除

屏幕保護

待機/文字/關機

當量曲線

DAC曲線

可記錄30標；自動增益；任意順序標定；標定/編輯兩種修正方式；考慮了材料衰減和表面補償因素；5條增益可調評估曲線符合JIS和API標準

DGS曲線

適用于大平底、平底孔、通孔三種參考類型考慮了參考衰減、材料衰減和表面補償因素 缺陷評估方式：當量大小/當量增益/百分比



標配

主機

直/斜頭

探頭線

充電器

電池

1臺

2只

1條

1個

1組

說明書

包裝箱

耦合劑

1本

1個

1瓶



選配

界面閘門

用于水浸等有中間介質情況探傷

打印機

TP串行打印機，可直接打印拷屏/波形/厚度三種數據報告

通訊

USB



鐵路型彩屏數字聲探傷儀 UFD-Z6R 產品特點

Z6R是為鐵路行業量身打造一款聲波探傷儀



案例：鐵路檢測中，車軸、鋼軌等部件為檢測對象 如何能進行檢測

Z6R通過方波激勵和窄帶過濾器組。使信號能充分進入工件內部，信號通過與探頭匹配的窄帶濾波器，可獲得信噪比，從而抑制噪聲。同時通過常用通道的設置，（0°、45°、60°、70°）。能快速的對工件進行檢測。



案例：鐵路檢測中，如何能的使用探傷儀來檢測工件本身的缺陷

Z6R提供直觀的鋼軌剖面示意，同時進行探頭分析標定（探頭頻率、帶寬、上升空間、脈沖寬度）

同時內置車軸、鋼軌、車輪、輪箍轍叉等鐵路工藝標準。鐵路按鍵面板，一鍵即可開始工作。
