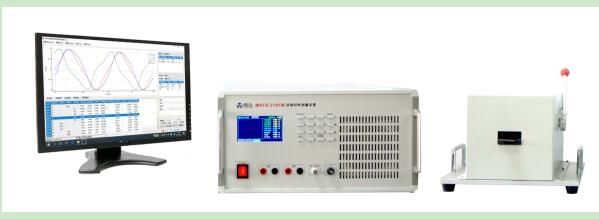

MATS-3100M硅鋼測量裝置適用于軟磁材料動態磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料的交流磁性參數：比總損耗Ps、磁極化強度Jm、磁場強度Hm、比視在功率Ss、振幅磁導率，以及交流磁化曲線和損耗曲線。
MATS-3100M硅鋼測量裝置配置網絡適配器，支持WAN和LAN網絡連接；設備可單機操作，也可通過局域網或互聯網實現多終端數據集中管理;系統提供動態鏈接，以便第三方數據管理軟件進行讀取
技術指標
※ 裝置技術指標
? 依據GB/T 3655-2008，在50Hz、60Hz頻率下，使用25cm愛潑斯坦方圈測量30×300的硅鋼標樣。
被測參數 Ps(%) Hrms(%) Bm(%) Hm(%)
不確定度(k=2) 1 2 1 2
重復性(恒溫) ± 0.5 ± 1 ± 0.5 ± 1
? 依據GB/T 13789-2008，在50Hz、60Hz頻率下，使用SST-500單片磁導計測量500×500的硅鋼標樣。
被測參數 Ps(%) Hrms(%) Bm(%) Hm(%)
不確定度(k=2) 1.5 2 1 3
重復性(恒溫) ± 0.5 ± 1 ± 0.5 ± 1
? 依據國標GB/T 3658-2008，在20Hz～2kHz頻率下，測量坡莫合金環形試樣
被測參數 Ps(%) μa(%) δ(%) Bm(%) Hm(%)
不確定度(k=2) 3 2 —— 1 1
重復性(恒溫) ± 1.5 ± 1 ± 1 ± 0.5 ± 0.5
? 依據國標GB/T 19346.1-2017，測量非晶環形試樣，
被測參數 Ps(%) μa(%) Ss(%) Bm(%) Hm(%)
不確定度(k=2) 3 3 3 1 1
重復性(恒溫) ± 1.5 ± 1.5 ± 1.5 ± 0.5 ± 0.5

硬件參數
※ 使用環境
參數 技術指標
輸入電源 單相220V，50Hz
使用環境 環境溫度：23±5℃；環境濕度：30～75%RH
外磁場干擾 應避免
熱平衡時間 10分鐘
※ MATS-3100M硅鋼測量裝置
型號 050 120 200 1020A
大輸出功率 500VA（20?40Hz：150VA;40?1KHz：500VA;1K?2K Hz：350VA） 2000VA(≤400Hz)
頻率范圍 40Hz～500Hz 40Hz～1200Hz 40Hz～2000Hz 45Hz～1kHz
頻率細度 1Hz 1Hz 1Hz 1Hz
輸出電壓 0～1V～10V～50V～150V四檔 0～10V～50V～80V～100V四檔
大輸出電流 10A 10A 10A 20A
采樣速率 2MHz 2MHz 2MHz 2MHz
分辨率和線性度 16Bit 16Bit 16Bit 16Bit
標準接口 RJ45，RS-232
電流法 √ √ √ √
波形補償 √ √ √ √
諧波分析 Х Х √ Х
1.√表示支持此功能，Х表示不支持此功能。
2.型號定義：大頻率（Hz）/100+大功率(VA)/100+字母（A：支持電流法；B：支持電流法和H線圈法）




將樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器。可測量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。

材料 測量參數 適用標準
硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 GB/T 3658-2008
GB/T 19346.1-2017

愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。

型號 ES-700 ES-200
適用標準 GB3655-2008和IEC 60404-2 GB 10129-88
等效磁路 940mm 940mm
線圈匝數 N1=N2=700匝 N1=N2=200匝
適用頻率 50?400Hz 400Hz～10kHz
測量范圍 取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m
無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m
樣品尺寸 寬30mm±0.2mm,長280～320mm±0.5mm
試樣質量 240g?1000g 200g?1000g

◆設備特點
? 采用伏安法和數字積分測量動態磁滯回線，可準確測量μa、δ、Ps、Br和Hc，并推算特定條件下的μ′、μ″、 μL、μR、Q和AL等動態磁性參數。
? 第三代信號源，初級輸出低至10mV時，仍保持較高的信噪比。
? 數字動態反饋處理，次級電壓信號測量小可達到1mVrms。
? 數字波形補償，通過數字合成和移相技術，保證被測樣品在近飽和磁化狀態下次級電壓的波形因數，測量結果準確。
? 全頻段鎖定磁場測量，初級勵磁電流小分辯率0.01mA。特別適合電流互感器磁芯等器件的交流磁化曲線測量。
