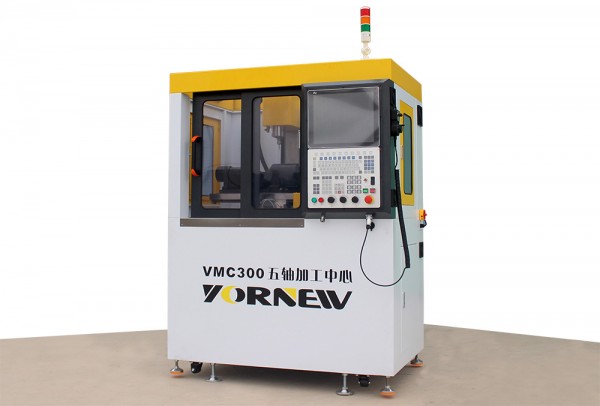

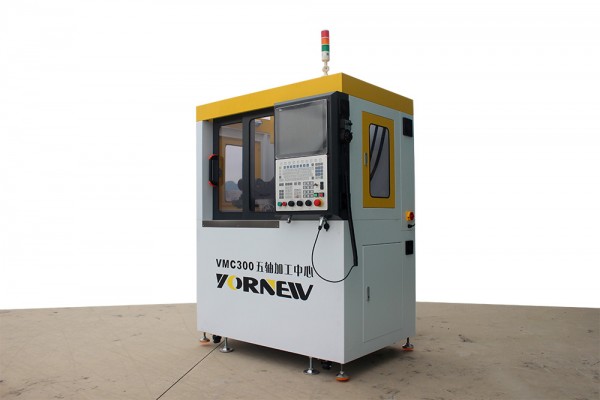

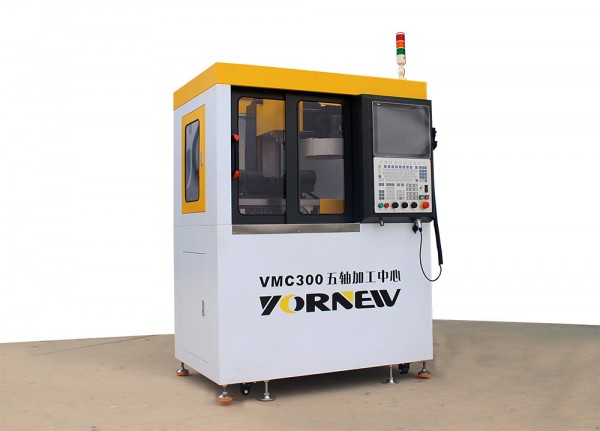

HNC-848Dim五軸教學機

硬件特點：

1、安全是所有要求的，尤其在教學環境，基本上都是新手，機床常見的意外是工件切削碎片亂飛或手不小心碰到運行的刀具而引起的傷害，所有必須要有一個外殼把數控機床的封閉住，但必須有安全保護開關，防止加工的時候意外打開而機器不停導致傷害，華中848Di系統小型五軸聯動教學加工中心具備上述功能；

2、由于把大型的數控機床做小，目前的小型五軸加工中心能耗非常低，重量輕，同時有外殼全封閉保護，噪聲會很小，不會影響周圍環境和上下樓層，小型五軸加工中心功能和操作應該和大型工業數控機床差不多；學生都是通過CAD軟件畫圖，然后通過CAM軟件生成國標G代碼后，傳輸到小型五軸加工中心的控控制器上，然后再運行機床；

3、華中848Di系統小型五軸聯動教學加工中心體積重量輕；放置靈活，不需要像以前概念要放置在一個專門的“工廠車間”里面，它們甚至可以放在辦公室，華中848Di系統小型五軸聯動教學加工中心解決這問題。

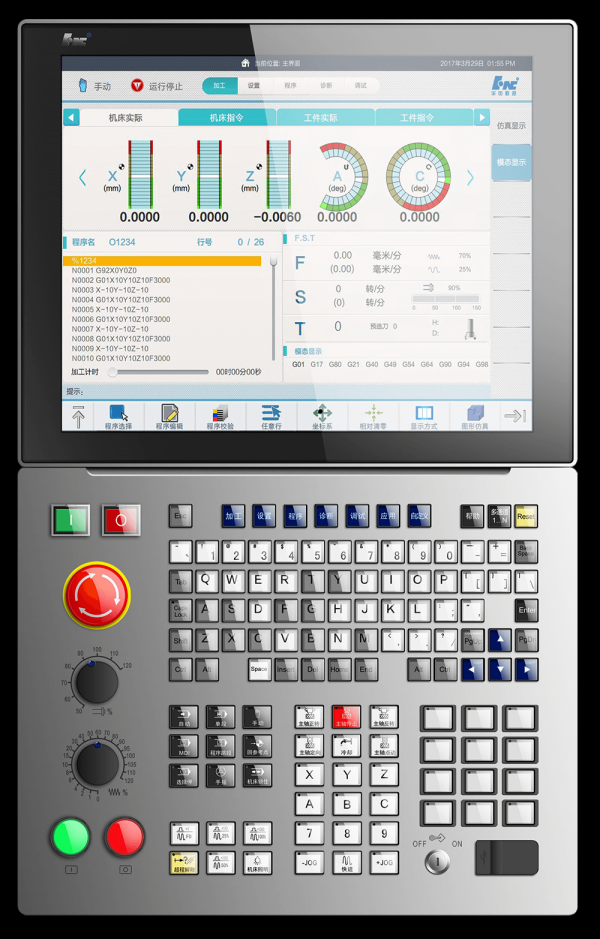

數控系統特點：

1、五軸RTCP功能

采用通用機床結構模型，支持任意機床結構類型和任意旋轉軸方向，最多可支持3直線軸+4旋轉軸機床結構，涵蓋21種常用五軸結構機床；支持RTCP功能，提供兩種編程方式：旋轉軸角度編程和刀具矢量編程。

2、傾斜面加工

五軸加工經常還用到傾斜面加工，該功能可以在斜面上建立一個特性坐標系（TCS），并在該坐標系中進行編程。系統可支持建立20個特性坐標，方便用戶使用。

3、三維仿真

圖形化3D仿真功能，不僅可以在加工前進行NC程序圖形模擬，還能在加工中進行圖形化實時仿真，豐富用戶觀察加工手段。

4、智能化功能

系統提出智能APP中心概念，與數控系統相關的APP智能工具如：PLC、SSTT、ISCOPE、用戶定制或自制APP都可以放入該服務中心，形成數控系統智能生態圈。

? 雖然小型五軸加工中心很小，但功能和控制器與全尺寸華中數控848Di完全相同，因此，學生可以學習實際機床操作和編程技術，而無需生產機床所要求的空間或資源。

? 帶RTCP功能、五軸五聯動數控系統、配置伺服電機，支持任意機床結構類型和任意旋轉軸方向，最多可支持3直線軸+4旋轉軸機床結構，涵蓋21種常用五軸結構機床；支持RTCP功能，提供兩種編程方式：旋轉軸角度編程和刀具矢量編程；

? 500kg可放置二樓以上的辦公室、教室等地方、占地面積少，無需專門的空間，使用220伏電壓，任何空間都可以變成數控學習實驗室 。

? 無需專用插座—連接到墻上插座即可

? 能加工各種空間平面、曲面、孔、槽等，特別適合復雜模具、葉輪等零件的加工，工件材料鋁、銅皆可。

型/規格	訂參數	HNC300
數控系統		華中848Di五軸數控系統
主軸	轉速	50—24000rpm
	主軸錐度	ISO20
	主軸電機	1.5Kw,高速主軸
	主軸端部至工作臺面距離	320mm
	工作臺面距地面高度	780mm
工作臺	五軸工作臺	?110mm
	三軸工作臺	450×160mm
行程	X/Y/Z軸	300x175x270mm
	A/C軸	+30~-120度x 360°
進給速率	X/Y/Z軸快進速度	10 m/min
	切削進給率	1—4000 mm/min
自動換刀系統	刀庫	斗笠式
	總刀數	10工位
	大刀具直徑	?13
	換刀時間(T-T)/換刀方式	4sec / 短途徑任意換刀
定位精度	X/Y/Z直線軸	0.02mm
	A C	18″
重復定位精度	X/Y/Z直線軸	0.01mm
	旋轉軸 C	16″
	傾斜軸 A	12″
外形尺寸	長×寬×高	1360×990×1800
機器重量	凈重	500 kg
