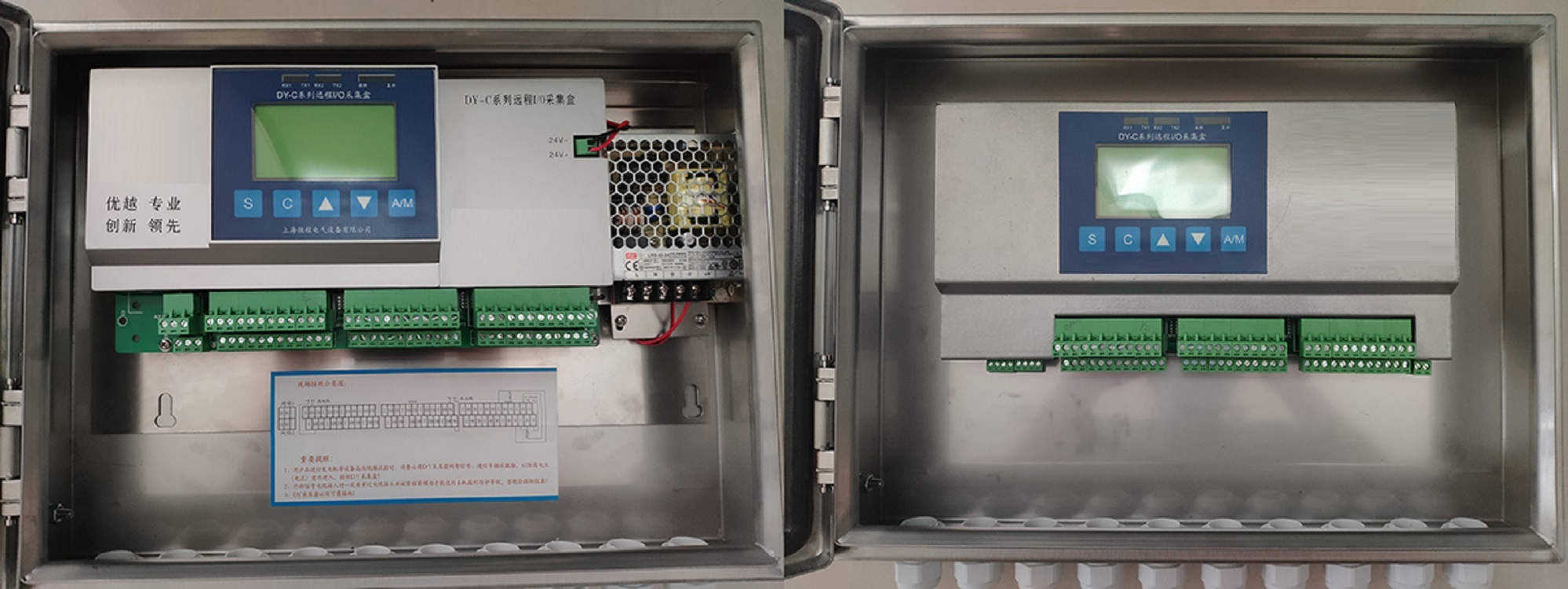

數據采集盒 VER2.62 24點/嵌入式遠程1/0數據采集裝置 庫號：M261331

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

數據采集盒 VER2.62 24點/嵌入式遠程1/0數據采集裝置 庫號：M261331
數據采集盒 VER2.62 24點/嵌入式遠程1/0數據采集裝置 庫號：M261331
數據采集盒 VER2.62 24點/嵌入式遠程1/0數據采集裝置 庫號：M261331
24路模擬量輸入信號貼片式帶液晶采集盒

外型尺寸：300*400*80mm
重量：8kg

安裝尺寸：260*420mm
安裝方式：地懸掛式/嵌入式

測量精度：0.5級
測量周期： 8點／1秒
輸出電壓：24VDC(電源組) 負載能力：≤600mA（用于變送器）
共模抑制比：≥120db
串模抑制比：≥60db


正常工作條件
電源電壓：AC220V±10%
電源頻率：50HZ±5%
環境溫度：-10—50℃
相對濕度：5—90%RH
大氣壓力：86—106kpa

詳細介紹：
一、用途

DY系列遠程I/O采集盒對電力、石油、化工和冶金等行業過程中的熱工參數、開關量等信號進行地采集轉換，并通過網絡將數據輸入工控機對信號進行處理。通過計算機實現對工況的監視和控制。



二、規格

a. 型號

DY-16A

16路模擬量輸入信號插件式不帶液晶采集盒

DY-24A

24路模擬量輸入信號插件式不帶液晶采集盒

DY-16B

16路模擬量輸入信號插件式帶液晶采集盒

DY-24B

24路模擬量輸入信號插件式帶液晶采集盒

DY-16C

16路模擬量輸入信號貼片式帶液晶采集盒

DY-24C

24路模擬量輸入信號貼片式帶液晶采集盒

DY-8D

8路電量輸入信號帶液晶采集盒

DY-16D

16路電量輸入信號帶液晶采集盒

DY-32E

32路開關量輸入信號不帶液晶采集盒

DY-24F

24路風量輸入信號帶液晶采集盒

b. 外型尺寸：300*400*80mm

c. 重量：8kg

d. 安裝尺寸及方法
安裝尺寸：260*420mm
安裝方式：地懸掛式

三、特點

1. 采用壁掛式地安裝，可節省大量信號電纜。

2. 采用DYNET（RS-485/RS-422）現場總線式遠程網絡，無中繼時通信距離可達1.2公里。

3. 設計冗余通訊，通訊高速率為2.5Mb/S。

4. 采用技術設計，電氣抗干擾性能強。

5. 外殼為進口鋼制機箱，防護等級為IP65（無顯示窗口IP66）實現防塵、防水、防磁。

6. 采集盒內置操作鍵和顯示功能，可方便用于現場調試。

7. 采集盒可同時獨立向數顯器通訊，用于重要參數監視。



四、技術性能

1. 模擬量輸入信號

a. 熱電阻輸入信號

一次元件
Cu50
Cu100
G53
Pt50
Pt100
BA1
測量范圍
-50～150℃
-50～150℃
-50～150℃
-50～500℃
-50～500℃
-50～500℃
b. 熱電偶輸入信號

一次元件
K
E
S
T
測量范圍
-20～1320℃
-20～800℃
-20～1500℃
-20～400℃
c. 電流變送器輸入信號：0—10mA 0—10mA開方 4—20mA 4—20mA開方

d. 電壓變送器： 0—75mv（分流器），1—5V,0—5V。

e. DY-16D型前置端可接受交流0-電流輸入（CT.PT）

2. 測量精度：±（0.1%FS+1個字）

3. 測量周期： 8點／1秒

4. 輸出電壓：24VDC(電源組) 負載能力：≤600mA（用于變送器）

5. 共模抑制比：≥120db

6. 串模抑制比：≥60db



五、正常工作條件

o 電源電壓：AC220V±10%

o 電源頻率：50HZ±5%

o 環境溫度：-20—75℃

o 相對濕度：5—90%RH

o 大氣壓力：86—106kpa
