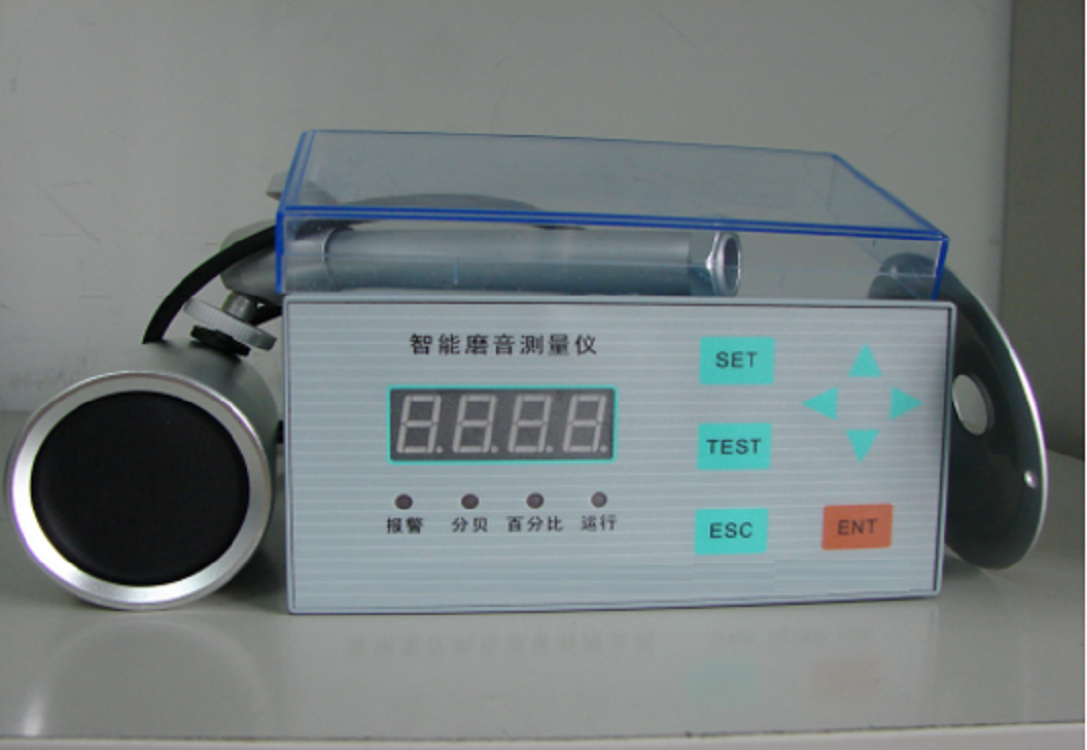

M104875-SUN-07型智能磨音測量儀
M104875-SUN-07型智能磨音測量儀測量球磨機負荷直接的儀器，它具有調試簡單、穩定性好、全數字化、飽磨空磨報警值面板鍵盤設定等優點。是在M104875-SUN-06磨音測量儀的基礎上研制開發的產品。
本儀器體積小，性高，采用薄膜鍵盤面板，全密封，防塵性能優越，操作簡單，使用本儀器可提高磨機的平均臺時產量，降低電耗，減輕工人勞動強度，延長研磨體和襯板的壽命，減少襯板螺絲的斷裂。一般工作6個月到一年可收回全部投資。
一、工作原理
M104875-SUN-07型智能磨音測量儀通過安裝在現場的特殊結構的探頭，接收磨機發出噪聲，經屏蔽電纜傳送到儀器，轉換為數字分貝指示，同時輸出與分貝值成比例的4—20mA電流信號，分貝值與磨內物料填充量成反比，正比于研磨體與物料的重量比，因此它能定量地測量磨機負荷的大小。操作員可根據磨音的高低控制各種入磨原料的流量，從而實現磨機負荷的控制，使磨機產量高，電耗低。內部具有校正信號源，以便維修人員檢查維護，SHZ-7還有飽磨空磨聲光報警裝置，可提醒操作員及時處理。
二、技術指標
1．測量范圍：0～150dB或0～（分貝或百分比顯示）；
2．探頭阻抗：600Ω左右：
3．頻率范圍：20—20000Hz；
4．探頭與儀表的距離：≤100m；
5．輸出信號：聲強輸出信號：4—20mA；
6．顯示誤差：±0.1dB；
7．工作時間：24小時連續；
8．環境溫度：-10—+55℃；
9．環境濕度：≤85%
10．電源：220V（-10—+10%），50Hz或60Hz；
11．尺寸：寬×高×深=160×80×200或80×160×200，開孔：152×76或76×152；
12．重量：約1公斤。
三、特點
a.數字顯示，直觀清晰；
b.可從面板輸入報警限值；
c.可防止鄰近磨機干擾；
d.靈敏度高，無漂移；
e.顯示值不受研磨體和襯板磨損的影響；
f.具有空磨飽磨聲光報警；
g.具有自校驗信號，便于快速校正；
h.探頭全密封，不怕粉塵和水汽，經適當處理，可用于淋水水泥磨。
四、適用范圍
本儀器適用于水泥、冶金、電力、化工等工業部門的各類球磨機，尤其適用于水泥廠生料磨、水泥磨、煤磨等開路和閉路粉磨系統。
五、儀器安裝
本儀器應安裝在明亮、清潔、振動小的控制室或操作室，環境溫度、濕度應符合技術要求，周圍空氣中不含有腐蝕性氣體，盡量遠離強電磁場干擾（電焊機等）。當儀器安裝在儀表盤上時，離地面高度為1.5m左右。探頭安裝在磨機旁鋼球落下的一側，離磨頭的距離是整個磨體的1/3，探頭斜向上方30°，探頭正面對準磨機胴體，距離為20mm，安裝支架由用戶按說明書附圖加工制作。
六、儀器接線
電源線三芯電源插頭，直接接到220V。信號輸入（傳感器）棕線或黑線或紅線接MIC-，藍線或紅線或黃線接MIC+。傳感器采用兩芯屏蔽電纜，屏蔽層單端接大地。MA為4-20mA輸出。聲強輸出PV一般為4—20mA代表0—，如特別要求時，也可為0—10mA或0—5V。
七、儀器使用
1.參數定義
儀器共有十一個設置參數，分別為P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10。以下為各參數含義：
分貝狀態：
P0：高限（空磨）報警值，出廠缺省為90.0dB
P1：低限（飽磨）報警值，出廠缺省為50.0dB
P2：4mA-20mA,4mA的調整零點200。如改變參數,mA值有變化
P3：靈敏度調整，缺省為250，增加P3可以提高顯示靈敏度，但不可過高，保證空磨時，顯示不過100.0%
P4:百分比顯示時，高分貝值，即所代表的分貝值
P5:百分比顯示時，低分貝值，即0%所代表的分貝值
P6:百分比顯示、分貝顯示切換。 0為分貝顯示，1為百分比顯示
P7:濾波常數 0，1，2，3 缺省 2
P8:正反毫安值的轉換
百分比狀態：
P9：設定百分比上限報警
P10：設定百分比下限報警
2.校驗信號和實測磨音
本儀器內部有校驗信號源，按TEST鍵可以切換校驗信號源和外部輸入，校驗信號在靈敏度為250時，其值為20.0%左右(對應P3=250)，說明儀器測量部分正常，如偏離很大，應檢查原因。方法是：調整蘭色電位器W1，如PV值有變化，說明儀器硬件電路正常，調整W1，使PV值為20.0%；如調W1，PV值不變，較大可能是U2（LM324）或U0（555）集成電路損壞，換即可恢復正常。
當輸入開路（探頭開路或輸入線開路）時，PV值接近0%。正常情況磨機運轉時，PV值大于10.0%，小于55.0%。儀器投入使用后，與有經驗的磨工配合，經過1－2天的摸索，即可知道磨機的磨音值。以后即以此為標準控制喂料量的增減，磨音偏低時減少喂料量，磨音偏高時增加喂料量。
鋼球或襯板磨損后，或換球后，磨音的值不變，這是本儀器的突出優點。停磨且無鄰近磨機干擾時，顯示值為0.0%。
3.上下限報警值的設置
儀器出廠時，高限（空磨）報警值為90.0%，低限（飽磨）報警值為50.0%，當實際磨音PV高于或低于報警限值時，ALM燈點亮，同時蜂鳴器發出報警聲，聲報警持續10秒后停止，但報警燈仍亮，只有當報警狀態解除時，ALM燈才會熄滅。高低限報警值的設定由操作員根據需要自由設定。設定方法如下：
P0＝高限報警，P1=低限報警值，設定方法是按SET鍵4秒，出現P0，緊接著按ENT顯示參數值，再按左鍵（增）或右鍵（減）鍵（長按左鍵（增）或右鍵（減）鍵，可以快速改變參數值），調整到需要的值后按ENT確認，然后按下鍵進行P1設定，直到P4設定完成，保存退出。
4.mA輸出調整
零點調整:輸入短路,顯示=0或接近0,輸出應為4mA,如輸出不等于4mA,可調參數P2。
5.靈敏度調整
當希望提高儀器靈敏度,可在校驗方式時調整P3(出廠時P3=250)。例如當原校驗方式顯示值為200,希望靈敏度提高一倍,可將P3=500。調整靈敏度要考慮磨音高時顯示不能大于1500,輸出電流不能大于20mA。
比例標定
在儀表范圍偏小時可以進行比例設定，P4 DB高位值，P5 DB 低位值，設定后儀表自動將DB高位值、DB 低位值調整到百分比的90%、10%。
鍵盤操作
儀表共有八個按鍵，SET、TEST、ESC、ENT、上下左右四個箭頭鍵。標定操作如下：
長按SET，顯示P0，按上下箭頭選擇參數號，按ENT確認，按左右鍵修改參數，按ENT確認，按上下箭頭選擇其他參數，按ESC退出。
八、故障檢查
1．面板無顯示（數碼和指示燈均不亮），原因：
?電源無電；
?接變壓器的連線接觸不良或脫焊
?主板與顯示板連接器接觸不良
2．顯示值> 100dB原因：
?探頭內部開路或短路
?探頭至儀器的信號線開路或短路
?探頭輸入端子至電路板的引線脫焊或短路
?靈敏度系數過大
3．報警燈始終點亮原因：
?高低限值設置不正確
