一、產品用途：
主要用于絕緣子絕緣電阻的停電測量，以確保輸電線路運行，也可以作為通用兆歐表測量其它高壓電氣設備的絕緣強度。該儀器能發現絕緣子內部隱蔽故障，提高電網系統運行的性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，測量結果以數據形式實時顯示、準確判斷，并對低值絕緣子自動蜂鳴報警。
二、適用范圍：
電力公司，農電等輸電線路部門，以及大型工礦企業、科研單位、檢修公司等，是電力系統進行絕緣子檢測的工具。
三、功能特點：
SJC-6S數顯絕緣子測試儀采用數字+模擬雙重電路設計而成，增加了零值、劣化絕緣子的報警功能和自動關機功能（需重新滑動電源開關），同時對儀器的內外結構進行了多項人性化改進，使得該儀器具有的操作性、實用性、性。
儀器本著方便、實用的特點，可在鐵塔或電線桿上操作，有如下特點：
1、殼體由高絕緣ABS改性材料注塑而成。
2、體積小、重量輕，外形尺寸185mm×83mm×30mm，重330g。
3、輸出高壓穩定，僅由4節5號干電池供電。
4、在測量時，只需單人單手操作，簡單方便。
5、數字顯示，測量準確、穩定、直觀。
四、技術指標：
1、測量電壓：5000V
2、量程范圍：0～1999MΩ
3、分 辨 率：1 MΩ
4、基本誤差：±10%
5、工作電源：4節5號干電池，6V直流
6、環境溫度：-10℃～+50℃，環境濕度小于95%
五、外觀結構：
1、液 晶 屏：儀器正面上部為三位半LCD數字顯示屏
2、電 阻 鍵：【電阻MΩ】為電阻測量按健，顯示數即為測量電阻值
3、電 壓 鍵：【電壓×10V】為電壓測量按健，顯示數×10即為測量電壓值
4、開 關 鍵：【ON--OFF】為滑動電源開關，位于儀器頂部
5、測 量 桿：儀器左側有二根測量用伸縮桿，不用時可以向內折疊收起
6、電 池 盒：儀器背面有可折卸的電池蓋板，方便換電池
六、使用方法：
使用前，請對儀器進行自檢：將兩根伸縮桿分別拉起，滑動儀器頂部電源開關到ON處，電源接通，液晶屏顯示“000”，按住【電阻MΩ】鍵，顯示若為“1”，表示儀器兩端開路。然后將兩根伸縮桿碰在一起，讓其接觸良好，形成短路狀態，按下【電阻MΩ】鍵，顯示數為“000”，并發出蜂鳴音，表示儀器工作正常。按住【電壓×10V】鍵，顯示測量電壓，測量電壓偏低或小于4000V時，應立即換電池

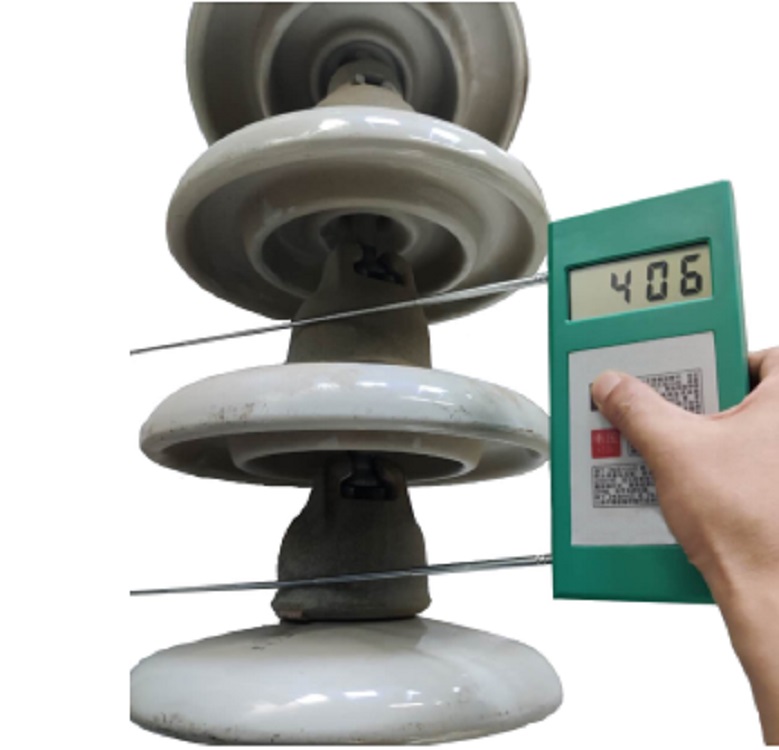

首先將兩根伸縮桿分別拉起，滑動儀器頂部電源開關到ON處，電源接通，液晶屏顯示“000”，再將兩根伸縮桿分別接觸被測絕緣子兩端金具部分，使之接觸良好，然后按下【電阻MΩ】鍵，液晶屏即顯示被測的絕緣子的絕緣電阻值；若顯示屏出現 “000”，并發出蜂鳴音，則說明該片絕緣子已經短路。顯示若為“1”，則說明所測絕緣子電阻值大于1999 MΩ。當伸縮桿與絕緣子金具接觸不好，儀器兩端開路，也會顯示“1”。
按住【電壓×10V】鍵可以隨時顯示測量電壓，測量電壓偏低或小于4000V時，應換電池。操作完成后，滑動儀器頂部電源開關到OFF處，即可關機。
七、注意事項：
1、應在干燥天氣時，進行絕緣子檢測。
2、按下【電阻MΩ】或【電壓×10V】按鍵時，人體不得接觸兩根伸縮桿或測試線。
3、安裝換電池或調整伸縮桿時，在關閉電源三秒后操作。
2、用本儀器測試的設備，特別是含大電容的設備，應及時放電，以防發生觸電事故。
3、為了減少電池的消耗，按鍵按下的時間應盡量短暫。
4、長期不使用儀器時，務必取出4節5號干電池，并將儀器存放于干燥、清潔、通風的地方。
八、服務承諾：
1、24小時快速響應客戶要求。
2、未經本公司許可，請勿拆卸儀器。
3、如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換。
4、產品免費保修一年（人為除外）。
