儀器簡介：

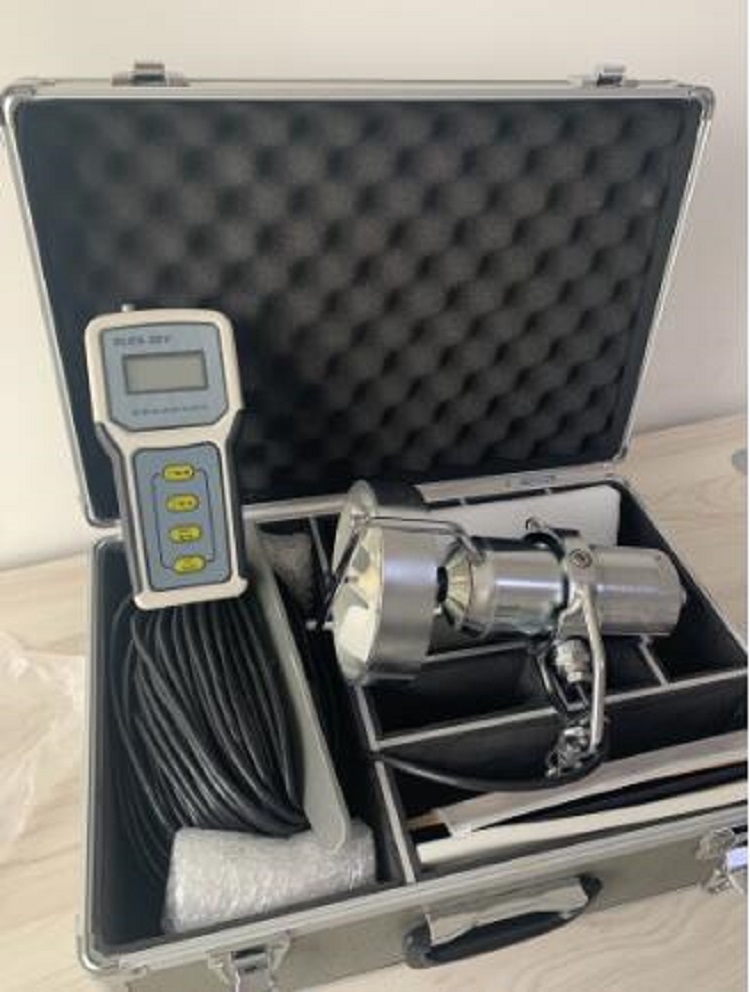

HD23-SLC9-2直讀式海流儀由低功耗微處理器、防水承重電纜、水下探測部分組成。液晶數字顯示，ABS防潮機殼，AA堿性供電電池，LED自動、手動背光，蜂鳴器聲響提示，電池欠壓指示。水下探測部分雙密封結構并配有防腐蝕雙鋅環，組合式尾舵，整機重量輕且攜帶方便易于安裝。可在海洋及河口中測量流向與流速。可定制USB數據接口，在數據模式下測量數據由液晶顯示器和USB數據接口同時顯示并輸出，無人值班的條件下亦可通過USB數據接口與計算機連接即時觀測、存盤、打印數據。因此本儀器又可作為綜合數據采集系統的智能化部件。儀器可按用戶要求定制測量模式。
本儀器適用于淺海、河口與湖泊，可用于船舶、浮標和平臺測量不同水深的流速與流向。可用浮子把探測器漂離船體測量表層流的速度與方向。

二、技術指標：

流 向 流 速
測量范圍 0～360° 3～350cm/s
測量精度 ±4° ≤±1.5%
分 辨 率 1° 1cm/s
快測模式 (15s) 、30s、(60s)
數據模式 3min、15min、30min
自動模式 60 min
測量周期 3min
背光時間 7s
電纜長度 75 m
電纜承重 50 kg
直流電源 DC 6.0v （4節AA堿性電池）
測量時間 ＞150 h （快測模式連續測量）
數據接口 A型USB 2.0(選配）
工作環境 -10~+40℃，RH＜85%
儀器重量 7.5kg
外包尺寸 480x320x190 （mm）

三、工作原理：
液晶顯示器由低功耗微機單元構成數據終端。流向采用磁羅盤電位器式傳感器，機身尾翼隨水流而走向，磁羅盤隨地磁而走向，由南到北流向定義為0度。流向測值為水流與地磁間的夾角，其電位輸出正比于磁流向，經數據處理得流向測值。流速由螺旋槳感受，其轉速正比于流速值，經磁性耦合變為流速脈沖信號經電纜送至主機，通過計數和線性處理得流速測值。
在實際測量過程中流速測量值為所設定測量周期的平均值，流向測量值為所設定測量周期末的瞬時值。儀器電纜在使用過程中按技術指標可直接承重；具體測量過程中建議使用絞車鋼絲繩或尼龍繩懸掛于儀器轉環處。

四、數據測量：
1．快測模式
按電源鍵，液晶依次循環顯示“030d、3c、15c、30c；3c、15c、30c…”，顯示“030d”時按設定鍵，儀器進入測量周期為30s的快測模式。若未及時操作，按復位鍵，又可得到上述提示。蜂鳴器訊響，LED背光自動開啟提示用戶進行測量數據記錄。液晶數字顯示器依次顯示2次數碼后置為“d”的流向測值、后置為“c”的流速測值。懸停流速測值顯示狀態。
快測模式無日期時間設定選項，一般用于水槽率定、試機和手工記錄多組測量數據，取用流向、流速多組測量數據的平均值。
2．數據模式
1)數據模式周期設定
按電源鍵，液晶依次循環顯示“030d、3c、15c、30c；3c、15c、30c …”，
“3c、15c、30c”為數據模式測量數據的輸出周期，按設定鍵確認，若誤操作按復位鍵重新設定。數據模式的測量及顯示周期均為3min。
2)數據模式日期設定
數據模式測量周期設定后，出現詢問性提示“1111”，在2秒鐘內按設定鍵，液晶數字循環顯示010.d、011.d、012.d …對應年值按下設定鍵。液晶數字依次遞增循環顯示1.c、2.c、3.c …與月、日、時、分相對應時；依次按設定鍵，液晶顯示器進入數據模式。當液晶數字顯示“1111”時未按設定鍵，儀器則直接進入所設定的數據模式。設置有誤按復位鍵重新設定。當蜂鳴器訊響后，LED背光自動開啟提示用戶進行測量數據記錄及USB數據接口通訊，液晶顯示器循環顯示8次流向和流速測值。在所設定數據模式測量周期內，流向流速測值顯示時間約為30秒，其余為數據測量與數據處理時間。

3．自動模式
自動模式是指在數據模式基礎上的整點自動測量模式。
4．液晶顯示
進入快測模式或數據模式測量后，數字顯示懸停于本周期測量的流速測值。流速測值前置“︰”符號周期性閃動，表示液晶顯示器正在進行流向、流速測量及數據處理。流向測量值后置符號“d”且有前置0；流速測量值后置符號“c”無前置0。液晶左上角“LB”顯示請及時換電池。

五、數據通訊：
儀器可定制USB數據接口，液晶顯示器與計算機通過NetTerm軟件實現數據時時輸出及顯示。安裝隨機光盤內NetTerm軟件，設置步驟如下：
1）文件→地址薄→Modem Text
2）選項→設置→桌面設置→本地端回應、自動感應
3）選項→設置→調制解調器→鮑率→300；埠→選定端口
4）文件→主機聯接
5）編輯→儲存卷頁緩沖區為…(數據存盤；xxx.txt)
軟件項設定后其余選項為默認設置。液晶顯示器通過USB連接線與計算機連接并安裝驅動，數據通訊COM端口號在計算機→設備管理器→端口中查看。單擊主機聯接,光標閃動進入通訊狀態。數據輸出xxx#，xxx，依次為流向、流速。若測量數據未顯示請檢查各選項設定及電纜連接是否正確？

六．安裝方式
垂直尾翼按開槽方向推入水平尾翼中并與水下探頭聯接后鎖緊六角螺帽。電纜與液晶顯示器航空接插件連接后鎖緊背帽。

七、注意事項：
1. 為保證測量精度顯示器與水下探測部分需編號相同配套使用
2．儀器推薦使用AA堿性電池長時間停用請取出電池
3．儀器電纜勿受擠壓及硬傷與顯示器聯接部分注意防潮
4．儀器測量時請勿使用鐵質磁性聯接器及配重
5．儀器小心輕放旋漿軸部位勿加潤滑劑
6．儀器請勿在含有大量泥沙或污物水中使用
7．儀器在一年內對非損傷性故障實行保修
