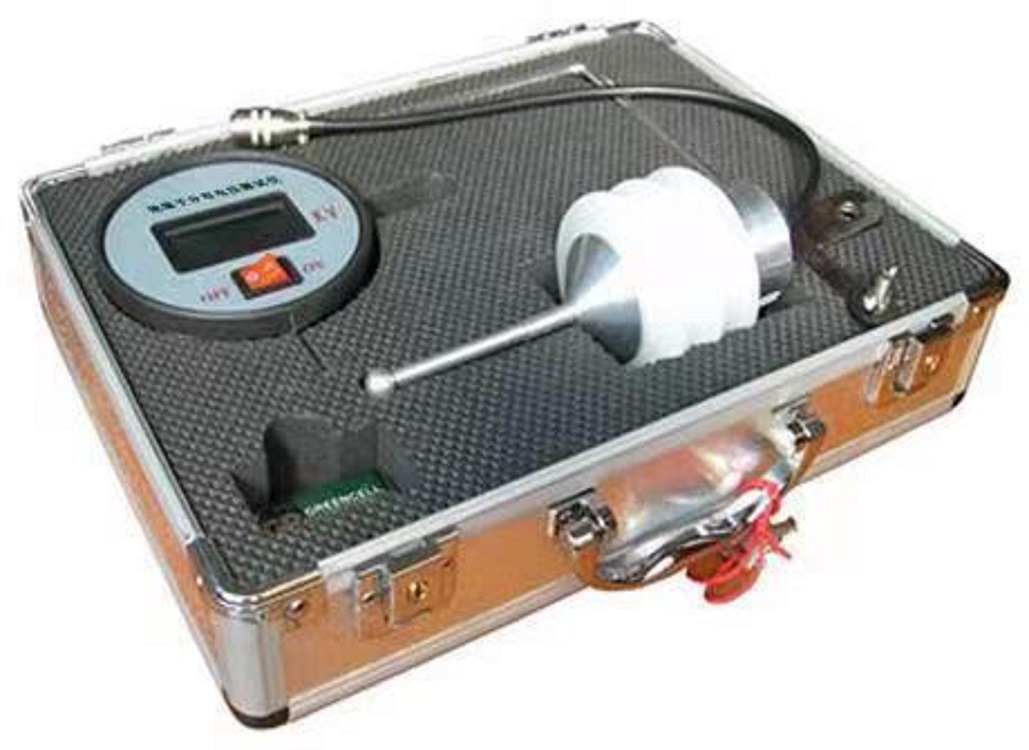

M343583絕緣子分布電壓測試儀
M343583型表主要用于交流線路35～500kV的帶電測量過線塔的絕緣子串電壓分布值。也可用于試驗室內各種35kV以及交流電壓絕緣子的電壓分布測量。是一種理想的保障線路運行的檢測儀表和帶電作業輔助工具。
原 理
M343583型表采用靜電式結構，測量絕緣子兩點之間電位差，將被測電壓變成電場進行測量。因而阻抗高，對于被測量系統的影響小。被測出的信號經內部放大處理，后以電壓值的形式，由LCD數字顯示輸出。如果某一片絕緣子的電位差為 O 時 , 則該片絕緣于為零值絕緣子。如果測 試中某一節是標準值 50% 時說明其是劣化絕緣子。根據所測的數據還可以繪制 絕緣于分布電壓圖。用來進下一步判斷劣化絕緣子。因此測量時操作迅速，簡單明了。
使 用 方 法
參照裝配圖，組裝M343583儀表。用M8螺絲將M343583表裝于絕緣操作桿上，桿的長度應符合帶電作業的規定，見附表。調整接頭，使接觸桿與被測絕緣子的懸掛方式對應，能順利地接觸到被測絕緣子兩端的金屬部分。連接好插頭，打開開關，有液晶顯示便可工作，讀數的單位為kV。

附表:配套絕緣操作桿要求
額定電壓（kV） 長度（M） 工頻耐受電壓 試驗時間（mim） 試驗結果
標準值（KV） 試驗值（KV）
35 2.5 95 95 1 合格
66-110 3 220 220 1 合格
220 3.5 440 440 1 合格
330 4 380 380 5 合格
500 5 580 580 5 合格
主 要 技 術 參 數
測量范圍：1~30kV
精 度：1級
極間耐壓：40kV
極間電容：2Pf
輸出形式：液晶數字顯示
電 源：DC9V （可充電電池）
體 積： ?100*34（mm）
重 量：500g



注 意 事 項
本儀表配有可充電電池。當機內可充電池電壓低于7.2V時，表頭左上角顯示欠壓符號。提示要及時對機內電池充電8小時左右，儀表長期不用時，應定期對可充電池進行充電維護。
用戶可以調整顯示盒內的調整電位器進行校驗調整。
本儀器保修一年。表頭切勿交叉使用。
