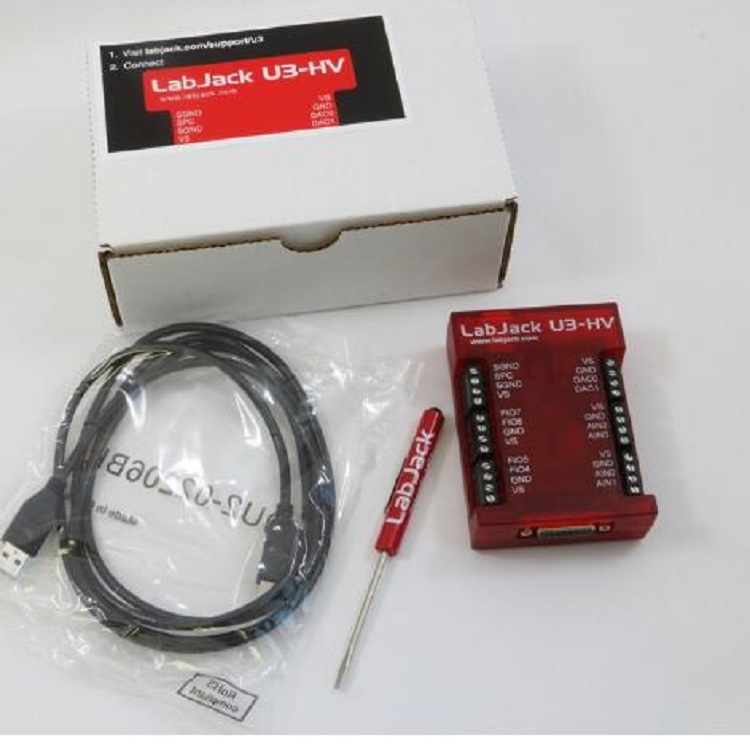

數據采集器 庫號：M386229

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

數據采集器 庫號：M386229
數據采集器 庫號：M386229
數據采集器 庫號：M386229
靈活的I / O:
LabJack U3-LV上的前16條I/O線(FIO和EIO端口)可以單獨配置為數字輸入、數字輸出或模擬輸入。 此外，多可以將其中的2行配置為計時器，多可以將其中的2行配置為計數器。 在U3-HV上，前4個靈活的I/O被的高壓模擬輸入代替。
前8條靈活的I/O線(fio - fio7)出現在內置螺釘端子上。 另外8條靈活的I/O線(eio - eio7)可通過DB15連接器提供。

多信息請參見U3 Datasheet(數據表)2.5節- Flexible I/O (FIO/EIO)。

模擬輸入:
LabJack U3在靈活的I/O線上有多達16個模擬輸入。 單端測量可以對任何與地面比較的線路進行測量，或?qū)θ魏纹渌€路進行差分測量。

模擬輸入分辨率為12位。 U3-LV上的單端低壓模擬輸入范圍通常為0-2.4伏或0-3.6伏，而差分模擬輸入范圍通常為±2.4伏(僅為偽雙極)。 對于的測量，每個模擬輸入引腳上的電壓，相對于地，在-0.3到+3.6伏之間。

在U3-HV上，前4個靈活的I/O被的高壓模擬輸入代替。 這些通道的輸入范圍為±10伏或-10/+20伏。 其余12個靈活的I/O仍然如上所述可用，因此U3-HV有4個高壓模擬輸入和多達12個低壓模擬輸入。

命令/響應(軟件計時)模擬輸入讀取通常需要0.6-4.0 ms，這取決于通道的數量和通信配置。 硬件定時輸入流的大速率隨分辨率變化，從12位時的2.5 ksamples/s到10位時的50 ksamples/s。

有關多信息，請參見U3數據表。 模擬輸入信息請參見章節2.6 - AIN和附錄a。數據速率信息請參見章節3.1 -命令/響應和章節3.2 -流模式。

模擬輸出:
LabJack U3有兩個模擬輸出(DAC0和DAC1)，可在螺旋端子上使用。 每個模擬輸出可以設置為0和5伏之間的電壓與10位分辨率。

模擬輸出在命令/響應模式下新，根據通信配置，典型的新時間為0.6-4.0 ms。 模擬輸出具有16hz左右的3db截止濾波器，限制輸出波形的頻率小于16hz。

有關多信息，請參見U3數據表。 模擬輸出信息請參見2.7節—DAC和附錄a。數據速率信息請參見3.1節—命令/響應。

數字I / O:
LabJack U3有多達20個數字I/O通道。 16個可通過靈活的I/O線提供，4個數字I/O (CIO0-CIO3)通過DB15連接器提供。 每個數字線可以單獨配置為輸入，輸出高，或輸出低。 數字I/O使用3.3伏邏輯，5伏可容忍。

根據通信配置，命令/響應(軟件定時)讀/寫通常需要0.6-4.0 ms。 前16個數字輸入也可以在硬件定時輸入流中讀取，其中所有16個輸入都算作一個單一的流通道。

有關多信息，請參見U3數據表。 關于數字I/O信息，請參見第2.8節-數字I/O和附錄a。關于數據速率信息，請參見第3.1節-命令/響應和第3.2節-流模式。

定時器:
多可將2條靈活的I/O線配置為計時器。 定時器非常靈活，提供了諸如PWM輸出、脈沖/周期定時、脈沖計數和正交輸入等選項。

有關多信息，請參見U3數據表。 關于定時器的信息，請參見第2.9節-定時器/計數器和附錄A。

計數器:
多可將2條靈活的I/O線配置為32位計數器。

有關多信息，請參見U3數據表。 有關計數器信息，請參見第2.9節-定時器/計數器和附錄A。

I / O保護:
U3上的所有I/O線都受到輕微過電壓保護。 FIO線可以承受±10伏特的連續電壓，而EIO/CIO線可以承受±6伏特的連續電壓。

高通道數應用:
通過使用USB集線器，許多LabJacks可以接口到一臺PC，為高通道數應用程序提供了一個廉價的解決方案。
