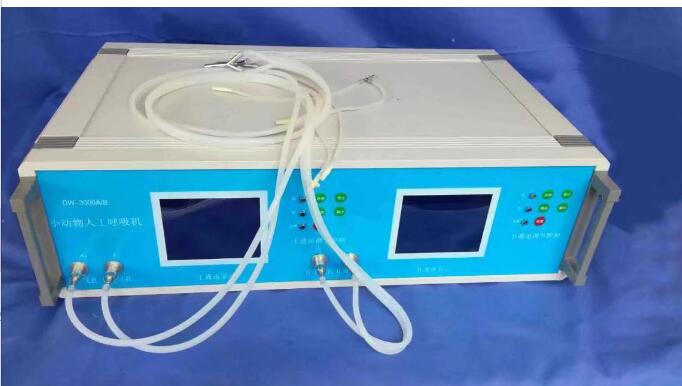

小動物人工呼吸機 雙通道 庫號：M62478

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

小動物人工呼吸機 雙通道 庫號：M62478
小動物人工呼吸機 雙通道 庫號：M62478
小動物人工呼吸機 雙通道 庫號：M62478
ZH-DW-3000(S)型小動物人工呼吸機使用說明書
ZH-DW-3000(S)型小動物人工呼吸機,與ZH-DW-3000S型小動物人工呼吸機的換代產品，新款雙通道小動物人工呼吸機，同時可做兩只小動物，也可以關閉另一個通道，單通道使用。增大液晶顯示屏，使用直觀。
一、性能指標
1、呼吸頻率調節范圍：1 – 200次/分 2、潮氣量調節范圍：1 – 200ml，雙通道
3、吸呼比調節：1-5:1-5 5-1：1-5任意可調
4、吸入氣壓過6Kpa時自動泄壓保護。
5、工作電壓：交流220V/50Hz 6、工作環境溫度：0 - 50℃
7、工作環境相對濕度：<85% 8、160x128大液晶顯示
9、適用范圍：小鼠、大鼠、豚鼠、兔、貓、犬等潮氣量需求300ml內的動物
10．系統具有自動保存次設定參數的功能，便于用戶操作。
11.機器配有適用于小鼠、大鼠、豚鼠、兔子不同型號的氣管導管。
12.氣管插管為PP塑料材質。
二、使用方法和基本操作
（1）電源
本呼吸機采用供電電源為220V/50HZ，從后面板上可看到一個電源插孔和一個電源開關，將電源線與電源接口相連，打開開關，呼吸機處于待工作狀態。出氣孔為肺呼出氣體時的通道，如果需要補充入氧氣等氣體供動物用，可從后面的進氣孔補充，具體方法，將要補充氣體的接頭接在進氣孔上即可。

（2）操作方法

未啟動情況下的參數設定：
所有用戶想要設置如呼吸比，潮氣量，呼吸頻率等指標，均由前面板的按鍵輸入，前面板上共有5個按鍵，分別為啟動、停止、增加、減少和設置。首先通過設置鍵選擇需要設置的參數，每按下一次設置鍵，液晶屏上的光標移動一個位置，指向要設置的參數，被設置的參數為白色。選擇好要設置的參數后，可按增加、減少鍵來修改參數的數值，逐個調整，直到需要的參數為止。當參數達到要求后，按啟動鍵系統將進行正常呼吸工作。
例：某次試驗中，需要設定的參數為頻率80，呼吸比1：1，潮氣量100，而當前的屏幕顯示值為50，1：2，150，且當前的反白光標在頻率值上，則可這樣調節，首先由于光標在呼吸頻率上，因此，可直接按減少鍵，使呼吸頻率由當前的80減少到50，再按設置鍵，讓光標反白下移到呼吸比上，同樣利用減少鍵，使呼吸別調到1：1，再按設置鍵，使光標反白下移到潮氣量上，再按增加鍵，使潮氣量增加到150，本次設定參數即完成，按下啟動鍵，系統將按照設定值進行工作。（注意：始終按下某個鍵，屏幕數值能連續增加或減少，適合于當前值與待設定值相差較大的情況）
前面板（圖2）中的進氣孔輸入到肺內的通道，出氣孔為肺呼出氣體的通道，三盞燈（從上到下順序），分別為吸氣、呼氣和系統電源指示燈，系統未啟動時，上面兩盞燈為熄滅狀態，進氣時，上面的燈亮，出氣時，中間燈量。進氣和出氣孔接三叉管的兩端，另一端接動物氣道。
停止鍵的使用，當呼吸機處于工作狀態時，若要停止，可持續按下停止鍵，直到機器停止為止。

系統工作情況下參數的修改：
為方便用戶在系統工作的情況下進行參數修改，本呼吸機提供了這樣的功能，在系統工作的情況下，修改參數的操作方法與未啟動時的方法相同，由于在系統工作的情況下，為不影響系統工作的時序，設置鍵對參數的修改調節得較慢，以防止誤動作，通常設置鍵要始終按下，待系統呼出一次氣完畢反白光標才能移動一次。增加鍵和減少鍵的修改速度也調得相對較低，在連續按下時也可連續對數值修改，但速度比未啟動時稍慢。（注意：每次設定過參數后都重新按啟動鍵，系統才能在新的設置參數下工作）

（3）氣壓值
本呼吸機采用數字化顯示方法顯示氣壓值，在液晶的后一行顯示，氣壓值具有保持功能，即使機器停止工作，上一次呼吸工程中的氣壓值依然保持。
三、系統電氣控制原理
本系統采用以單片機為的電磁式控制和檢測方法。系統電氣原理圖如下：








四、常用的實驗動物呼吸參數
呼吸比通常設置為1:1或1:2。
動物 體重 呼吸頻率（次/分） 潮氣量（毫升）
獼猴 2-4 30-50 20-100
狗 10 16-20 150-200
貓 2-3 20-30 20-70
兔 2-3 35-50 20-70
豚鼠 0.27-0.94 70-110 4-25
大鼠 0.15-0.40 70-110 4-25
小鼠 0.02-0.04 100-130 1-3
