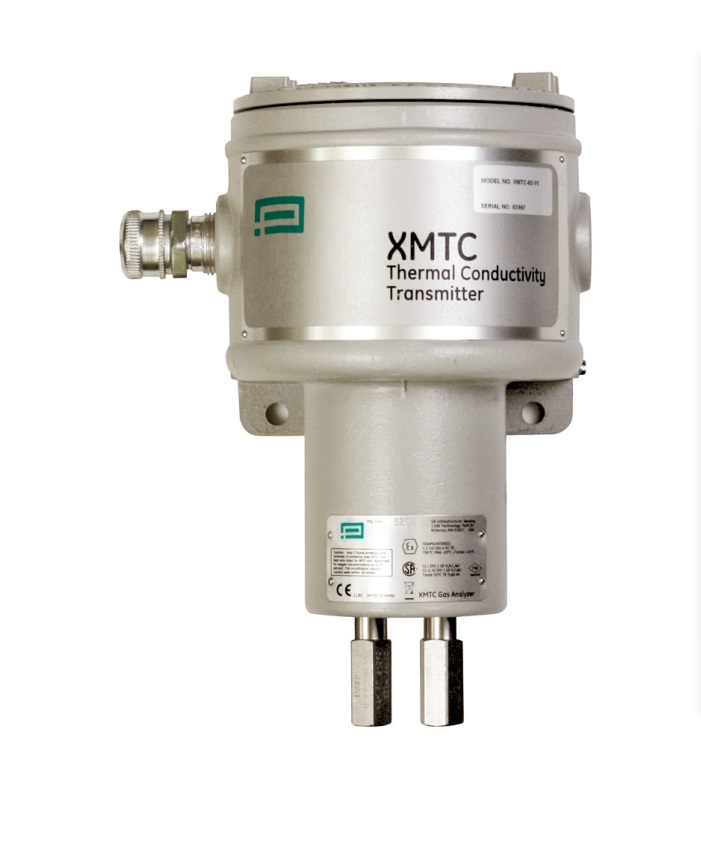

美國GE XMTC Panametrics 熱導氣體變送器 庫號：M332082

東方化玻（北京）科技有限公司成立于 2014 年，是實驗設備、平臺綜合解決方案提供商。公司為國內企事業單位 提供高品質儀器儀表，實驗設備以及整體解決方案。 公司與國內外多家世界生產商已建立長期合作關系。公司經營產品廣泛，靈活滿足不同事業單位和企業客戶的差異化需求 以及快速創新的追求，產品故障率低，維護成本小，性能優異，售后服務完善。公司產品在行業內均擁有持續的應用歷史并 經過市場實際應用檢驗。 堅持以持續技術創新為客戶不斷創造價值為經營理念，公司在產品研發方面投入比例逐年遞增，目前自主研發并投入市場 的產品已達十余種，長期以來，公司一直按照標準，搭建實驗室平臺，構建高品質、高標準、持續創新的發展體系。 堅持穩步發展的管理理念，不斷刷新自己在業內的記錄。

美國GE XMTC Panametrics 熱導氣體變送器 庫號：M332082
美國GE XMTC Panametrics 熱導氣體變送器 庫號：M332082
美國GE XMTC Panametrics 熱導氣體變送器 庫號：M332082
應用
熱導氣體變送器，可用于以下行業和應用：
冶金工業
? N 2 中的 H 2 ；金屬熱處理加熱爐中氣體
電力行業
? 發電機冷卻系統中的 H 2
石油化工
? 碳?xì)浠衔镏械?H 2
化學工業
? 合成氨氣體中的 H 2
? 甲醇合成氣體中的 H 2
? 氯氣中的 H 2
甲烷工業
? 甲烷中的 CO 2
? 甲烷中的 N 2
沼氣工業
? 沼氣中的 CO 2
? 沼氣中的 CH 4
氣體行業
? 氬、氫、氮和氦的純度監控
食品工業
? 發酵過程中的 CO 2
特點
? 穩定的玻璃涂層熱敏電阻
? 單氣體或雙氣體按鍵式標定
? 用于數字輸出的 PC 接口套件
? 防護等級 4X/7 結構；經 ATEX、FM 和 CSA，適合于 Class I,
Division 1 危險區域

基于微處理器的 XMTC 是一款緊湊、堅固的在線熱導率變送器，可測量包
含氫、二氧化碳、甲醇或氦的二元混合氣體的成分。該分析儀還具備計算
機增強信號測量功能，以及快速響應軟件和實時故障檢測功能，并能夠通
過 RS232 或 RS485 接口進行數字通訊。
工作原理
變送器采用了兩個穩定、高精度的玻璃涂層熱敏電阻進行測量，一個接
觸采樣氣體，另一個則接觸參考?xì)怏w（例如密封腔體的空氣）。熱敏電阻的
安裝位置非常靠近采樣腔體的不銹鋼（或 Hastelloy® 合金）內壁。整個變
送器處于溫控狀態，熱敏電阻被加熱至使惠氏電橋電流恒定的高溫。熱敏
電阻將熱量傳導給采樣腔壁，傳導的熱量與熱敏電阻周圍氣體的熱導率
成正比。終，每個熱敏電阻會到達不同的平衡溫度。
惠氏電流檢測兩個熱敏電阻的溫度差，電橋的電壓輸出被放大并轉換成
線性的 4 到 20 mA 輸出，該輸出與二元或偽二元混合氣體某一成分的含
量成正比。
簡便的標定與維護
XMTC 是目前市場上穩定的熱導率分析儀。堅固的 XMTC 測量池可防
止污染，并且不受流量變化的影響。由于采用無可動部件的設計，所以該
變送器具有的抗沖擊、抗振動能力，可輕松適應眾多惡劣的工業應
用環境。在維護方面，變送器模塊化的結構使得維護非常輕松、快捷。用
戶可以快速現場標定，還可以用已標定的備件替換原來的測量池，只需
幾分鐘便可完成。
采樣系統
XMTC 需要使用采樣系統。采樣系統的設計取決于樣氣的條件以及應用
的要求。通常，采樣系統為XMTC 提供清潔、有代表性的樣氣，并且
其溫度、壓力和流速在可接受的范圍內。標準的 XMTC樣氣條件是：
對于 55°C (131°F) 的采樣池工作溫度，樣氣溫度低于 50°C (122°F)，在
常壓下，流速為250 cc/min (0.5 SCFH)。此外還有溫度和壓力的選
項可供選擇。

性能
精度
量程的 ±2%
線性度
量程的 ±1%
重復性
量程的 ±0.5%
零點穩定性
量程的 ±0.5%/周
量程穩定性
量程的 ±0.5%/周
響應時間
T90 < 20 秒
測量范圍
? 0% 到 2% ? 0% 到
? 0% 到 5% ? 50% 到
? 0% 到 10% ? 80% 到
? 0% 到 25% ? 90% 到
? 0% 到 50%
測量氣體（典型）
? N 2 、空氣或 CO 2 中的 H 2
? N 2 或空氣中的 He
? N 2 或空氣中的 CO 2
? 空氣中的 SO 2
? N 2 或空氣中的氬氣
? 氫冷發電機組中的 H 2 /CO 2 /空氣
環境溫度影響
量程的 ±0.09%/°F
量程的 ±0.05%/°C FM
要求采樣流速
10 到 2,000 cc/min（0.1 到 4.0 SCFH）；
一般為 250 cc/min (0.5 SCFH)
可選參考?xì)怏w的要求流速
5 到 2,000 cc/min（0.01 到 4.0 SCFH）；
一般為 250 cc/min (0.5 SCFH)
功能
模擬輸出
4 到 20 mA 隔離信號，大 800 Ω 可現場設置
電源
24 VDC ±2 VDC，大 1.2 A
溫度
? 標準： 55°C (131°F)
? 可選： 65°C (149°F)
物理特性
接液傳感器材質
? 標準：
316 不銹鋼、玻璃和 Viton® O 型環
? 可選：
Hastelloy C276、鈦和 Chemraz® O 型環
外形尺寸
? 防風雨型（高 x 直徑）：
242 mm x 145 mm (9.53 in x 5.71 in)
? 型（高 x 直徑）：
266 mm x 145 mm (10.47 in x 5.7 in)
重量
4.3 kg (9.5 lb)

連接
? 3/4 in NPTF（電氣導管）
? 1/4 in NPTF（采樣氣體入口/出口和可選的參考?xì)怏w入口/出口）
應用環境
? 防風雨：等級 4X/IP66
? ：Class I, Division 1, Groups A, B, C&D
FM File No. J.I.2Z4A8.AE (3615) CSA LR44204-15
? ： II 2 GD EEx d IIC T6 或 T5
ISSeP02ATEX022
符合歐洲標準
符合 EMC 標準 89/336/EEC，對于 DN<25 符合
PED 97/23/EC
