1、用途KT-HLV威力巴流量計適用于氣體、液體和蒸汽的流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流

金湖肯特儀表有限公司，是一家集科研、生產、成套工程為一體的高新技術企業。主營產品：壓力變送器,液位變送器,流量計,信號隔離器,安全柵,企業擁有雄厚的技術力量、先進的生產設備，科學合理的生產工藝，健全的質保體系，為產品的高標準提供了有力的保障。我公司生產的壓力變送器、差壓變送器、電磁流量計、渦街流量計、孔板流量計、靜壓式液位變送器、磁翻板液位計、浮球液位計、超聲波液位計、無紙記錄儀、顯示調節儀、閃光報警器、PID操作器、信號隔離器、溫度變送器、配電器、安全柵、檢驗儀表、溫度儀表、壓力表等產品在石化、電力、冶金、食品、化工、環保等行業的自動化控制中得到了廣泛的應用。

    公司擁有一流的儀器和設備，完善的科學管理體系和制度，有豐富的設計制造經驗，公司嚴格執行產品國際標準及國內行業標準，參照國內各工礦企業的使用環境條件和工藝要求制訂嚴格的工藝流程，產品廣泛應用于化工、環保、冶金、醫藥、造紙、排水等工業技術和管理部門。受到用戶一致好評，產品遠銷北京、上海、廣東、山東等，部分產品還遠銷國外。

    公司本著“品質求精，客戶致上”的服務理念，始終將新產品和創意作為我們努力的方向。我們?cè)谧粉櫴澜缦冗M(jìn)技術、致力于將最新的科學技術應用到儀表的同時，還努力從客戶那里獲取產品改進的意見和建議，使得產品和服務得到客戶的一致好評，衷心希望成為您可信賴的合作伙伴。

1、用途KT-HLV威力巴流量計適用于氣體、液體和蒸汽的流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號


2 、探頭的設計特點子彈頭截面形狀的探頭能產生的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期。


3.威力巴探頭防堵塞設計威力巴流量探頭以其的防堵設計，徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。
探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。
威力巴的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。


4.探頭的優點
● 可測量多種介質，應用范圍廣泛
● 精度高、量程比大
● 探頭取壓孔本質防堵
● 測量信號穩定、波動小
● 管道壓損低
● 獨有高強度的子彈頭形單片雙腔結構
● 安裝費用低，基本免維護
● 可以在線安裝和檢修

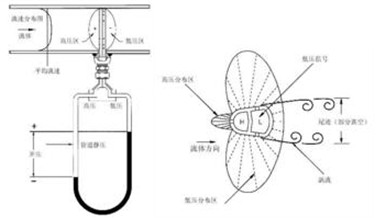

5.威力巴均速管流量傳感器的特點及工作原理(圖)
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能




● 穩定的信號
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。

● 的長期

威力巴能夠保證精度的長期穩定，這是因?yàn)椋?br /> ⑴. 它不受磨損、污垢和油污的影響。

⑵. 結構上沒有可移動部件。

⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因?yàn)樗鼈兊牡蛪喝嚎自陔s質聚集的低壓波動區域。

● zui低的安裝費用
⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。

⑵. 應用專用工具，可以實現帶壓在線安裝。

⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。

● 非常低的運行費用
⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是zui低的。

⑵.威力巴只產生非常低的性壓力損耗，典型的少于0.7KPa

⑶. 一個孔板元件所產生的性壓力損耗超過14KPa

⑷.與孔板比較，威力巴的能量損耗降低了95%。

● 連續工作的威力巴從根本上杜了堵的可能，但是在以下情況下，威力巴仍要注意防堵：
⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。

⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

6 、應用新技術
的設計帶閥門的接頭威力巴全新的設計理念提供一個全新的概念，在儀器的接頭處內置儀表截止閥

1 . 使安裝和維護更加簡單。

2 . 減少裝配部件的數量，使硬件連接成本降低。

快捷的安裝系統，快捷插入和拔出

● 密封驅動系統能夠避免損壞元件

● 能夠分別應用于多個探頭的安裝全部安裝不超過1 小時


二、主要技術指標

1、威力巴流量測量系統性能指標
測量精度：± 1% 重復精度：± 0.1%

適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃

測量上限：取決于探頭強度測量下限：取決于測量zui小差壓要求

量 程 比：大于10∶1

適用管徑：38mm～9,000mm 圓管、方管

適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃?xì)?除鹽水
氣體碳?xì)浠衔?液體碳?xì)浠衔?br /> 熱空氣/低溫液體
發生爐氣體/導熱液體

三、威力巴工作原理簡介

當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能.
