外部可調活塞型流量開關GEMS捷邁適用于水、油和氣體流速設置： 液體：從 0.5GPM 到 20.0GPM氣體：見下面的氣體流量調節范圍接口： 1/2″ NPT主要結構材質： 黃銅或不銹鋼設置類型： 可調式

上海仲圣機電設備有限公司于2008年在上海注冊成立，致力于儀器儀表領域的銷售和相關技術的支持，在液位、料位、流量、溫度、壓力等領域有多年的從業經驗。公司本著嚴謹、誠信、品質的宗旨，為客戶提供產品方案和專業的技術服務，在業界口碑良好。

我們代理多家國外知名品牌的產品，美國必測Venture,美國KM(Kistler-Morse), 美國SETRA、英國GEMS、日本能研NOHKEN，日本東和TOWA、日本SENTEC、美國DANAHER、美國EMA伊瑪、德國Anderson-negele安德森-耐格美國solution、SENEX等品牌。以求全面的為服務客戶。

公司專門從事傳感器、變送器服務及承接自動化工程的企業。各品牌產品主要包括，Venture料位，EMA伊瑪液位/壓力/流量，nohken料位/液位, nohken靜電容/振動料位開關,東和制電towa料位/液位,Gems壓力變送器,Gems流量開關,Gems液位開關,Gems壓力開關,setra西特電容壓力變送器/傳感器,美國Solution壓力/溫濕度傳感器, SENEX壓力變送器,國產溫濕度變送器,以及配套的二次儀表。

本公司秉承“質量一、用戶一、服務一”的理念，希望與國內外客戶真誠合作，共同發展。

外部可調活塞型流量開關GEMS捷邁適用于水、油和氣體

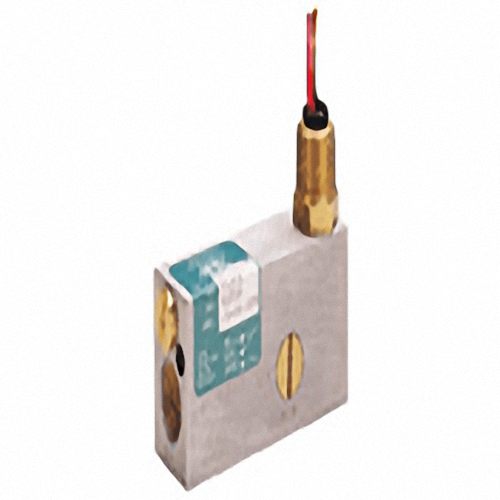

FS-10798 系列－外部可調型流量開關，適用于水、油和氣體

流速設置： 液體：從 0.5GPM 到 20.0GPM

氣體：見下面的氣體流量調節范圍

接口： 1/2″ NPT

主要結構材質： 黃銅或不銹鋼

設置類型： 可調式

這類外部可調型流量開關是下列應用的理想選擇：在冷卻液流量故障時保護機床
設備；在潤滑劑較少時保護軸承；或確保適當的空氣流量。FS-10798 系列產品
工作壓力高達 1000PSIG, 具有很寬的流量設置范圍，同時具有低的壓損和
高的重復性。
采用－普通的平頭螺絲刀，就可很方便到進行現場調節。現場校準后，為防止擅
自改動，可將調節部分用螺絲鎖緊。
空氣 / 氣體調節范圍
水或油流量設備不能用于空氣 / 氣體。FS-10798 氣體流量設備具有一特殊的沖
撞緩沖活塞，以確保可靠性。流量調節范圍都是對于空氣應用而言的，對于其他
氣體，調節范圍會隨氣體密度發生變化。欲了解更為詳細的信息，請向工廠咨詢。
* 管道壓力蕞小為 5PSI。
U.L. 認證－文件號為
E31926
CSA 列入－文件號為
LR30200
U.L. 認證－文件號為
E183954
性能參數

接液材質

外殼 黃銅或316不銹鋼

活塞

黃銅外殼 對于水為聚砜；對于油或氣體為黃銅

316不銹鋼外殼 316不銹鋼

彈簧 316不銹鋼

O型圈 Viton®

其他接液部分 環氧樹脂

工作壓力

耐壓

1000 PSIG

2500 PSIG

破裂壓 5000 PSIG

工作溫度

黃銅或不銹鋼活塞 -20oF to + 300oF (-29oC to +148.9oC)

聚砜活塞 -20oF to +225oF (-29oC to +107.2oC)

重復性 1% Max

設定點精度 ±10% Max

設定點偏差 15% Max

開關* SPDT, 20 VA

接口 1/2” NPT

電氣聯接 NO.十八十八8AWG,24″長，聚合物導線

* 詳情參見 P37 的“電氣數據”。

空氣 / 氣體調節范圍

水或油流量設備不能用于空氣 / 氣體。FS-10798 氣體流量設備具有一特殊的沖

撞緩沖活塞，以確保可靠性。流量調節范圍都是對于空氣應用而言的，對于其他

氣體，調節范圍會隨氣體密度發生變化。欲了解更為詳細的信息，請向工廠咨詢。

* 管道壓力蕞小為 5PSI。

U.L. 認證－文件號為

E31926

CSA 列入－文件號為

LR30200

U.L. 認證－文件號為

E183954

外型尺寸

帶有防拉伸導線

帶有 1/2″ NPT 導管連接器

性能參數

接液材質

外殼 黃銅或316不銹鋼

活塞

黃銅外殼 對于水為聚砜；對于油或氣體為黃銅

316不銹鋼外殼 316不銹鋼

彈簧 316不銹鋼

O型圈 Viton®

其他接液部分 環氧樹脂

工作壓力

耐壓

1000 PSIG

2500 PSIG

破裂壓 5000 PSIG

工作溫度

黃銅或不銹鋼活塞 -20oF to + 300oF (-29oC to +148.9oC)

聚砜活塞 -20oF to +225oF (-29oC to +107.2oC)

重復性 1% Max

設定點精度 ±10% Max

設定點偏差 15% Max

開關* SPDT, 20 VA

接口 1/2” NPT

電氣聯接 NO.十八十八8AWG,24″長，聚合物導線

* 詳情參見 P37 的“電氣數據”。

5PSIG的管道* 大約1到75SCFM

100PSIG的管道 大約3到160SCFM

工作原理

在設備內部的主要流量通道上，有一外部可調的葉片。帶有磁鐵的活塞位于支路
流量室中。調節葉片周圍流量所引起的壓力差，會使帶有彈簧的活塞移位， 從而
使密封的 SPDT 簧偏開關產生動作。

訂購指南－標準型號

根據所需要的媒質、活塞材料和電氣聯接來選擇產品型號。

媒質                        材料                     部件號

外殼    活塞              帶有導線   帶有1/2″導管連接

液體                    黃銅   黃銅（油）            61205       49073

聚砜（水）           25357       25363

316不銹鋼                 25358       25364

氣體                        黃銅                     25359       25365

316不銹鋼                 25360       25366

注 :

1. 溫度變化會輕微地影響上面所列出的標準水或氣體的流量設置。油的流量設置會隨溫度和粘度而改

變。

2. 建議采用 50 微米過濾器。

- 庫存產品

典型壓降

0.5 GPM

10 GPM and 20 GPM

FS-10798 系列開關都通過了 U.L. 認

證，對于 I，類，2 區，A、B、C、D

組的危險場所。
