★ 適用范圍

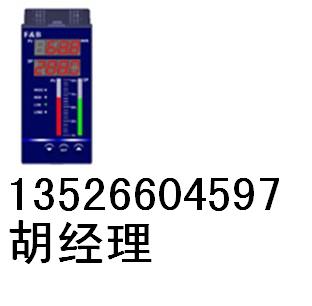

XMGA5000/XMGA6000系列PID調節器具有4個模擬量輸入，2個模擬量輸出，1個開關量輸入、3個開關量輸出和的自整定PID控制算法，適合于溫度、壓力、液位、流量等工業過程參數測量、顯示和控制。
★ 功能特點
※ 輸入輸出信號
● 4個模擬量輸入(AI)
IN1是被控過程參數的測量反饋輸入端，可接收各種熱電阻、熱電偶、標準信號等任一輸入信號，信號之間分度號可切換，即設即用。
IN2是前饋控制輸入(XMGA6000)或輔助輸入端(XMGA5000)，可接收各種熱電阻、熱電偶、標準信號等任一輸入信號，信號之間分度號可切換，即設即用。
IN3可接收0-10mA/4-20mA/0-5V/1-5V等任一標準信號，以上輸入信號之間可按鍵切換，即設即用。可用于帶后備操作器時閥位反饋信號輸入端，與DI1配合實現后備操作器手/自動無擾切換。也可用于兩臺調節器串級控制時，后級(附回路)調節器的PV1變送輸出的反饋輸入端，與DI1配合實現后級(附回路)手/自動無擾切換。
IN4是外給定(RSP)信號輸入端，可接受0-10mA/4-20mA/0-5V/1-5V等任一標準信號，，以上分度號之間可切換，即設即用。
● 2個模擬量輸出(AO)
OUT為PID調節控制輸出端，0-10mA/4-20mA/0-5V/1-5V輸出可選。
OUT1可作為IN1的變送輸出端（用于串級控制或帶記錄儀），也可作為PID調節（加熱制冷）雙重控制輸出中0%～-的控制輸出端，0-10mA/4-20mA/0-5V/1-5V輸出可選。
● 1個開關量輸入(DI)
DI1用于后備操作器手動狀態信號輸入端(閉合時為手動)，與IN3配合實現后備操作器手/自動無擾切換。也可用于兩臺調節器串級控制時，后級(附回路)手動狀態信號輸入端，與IN3配合實現后級(附回路)調節器手/自動無擾切換。
● 3個繼電器輸出(DO)
DO1、DO2為IN1值的報警輸出，其上、下限報警方式可設定，繼電器動作時，輸出觸點閉合。
DO3是手動控制狀態輸出端，當調節器為手動控制時，繼電器均動作，輸出觸點閉合。主要用串級控制時，附回路（內環）手動/自動無擾切換。
※ PID控制給定值
本機給定(LSP)和遠程給定(RSP)無擾切換，自動加偏置補償，本機控制給定值可按鍵直接設定，也可以加密碼鎖定，不讓修改。
※ PID參數自整定
獨特的自整定PID算法，使之能自動適應各種工業現場，自整定成功率達95%以上。
※ 雙數字、雙光柱顯示
※ XMGA5000/XMGA6000控制工作原理框圖
XMGA5000：PV2為輔助輸入端，只顯示，不參與控制。
XMGA6000：PV2為前饋加法控制輸入端。
※ XMGA5000/XMGA6000調節器與后備操作器配合使用接線示意圖（實現后備操作器手/自動無擾切換）。
XMGA5000/XMGA6000可單獨使用，也可與后備操作器配合使用，單獨使用時可實現本機手/自動輸入無擾切換。與后備操作器配合使用還可實現后備操作器手/自動無擾切換。
※ 可帶RS485隔離通訊接口和計算機構成系統。
※ 兩臺XMGA5000/XMGA6000可實現串級控制。
★ XMGA5000系列智能單回路光柱數顯PID調節器選型表
|
型 譜
|
說 明
|
|
XMGA5
|
|
智能單回路光柱數顯PID調節器
|
|
控制輸出
OUT
|
5
|
|
0-10mA控制輸出
|
|
6
|
|
4-20mA控制輸出
|
|
7
|
|
0-5V控制輸出
|
|
8
|
|
1-5V控制輸出
|
|
輸入信號
IN1
|
|
1
|
|
適配熱電偶
|
|
2
|
|
適配熱電阻
|
|
3
|
|
適配霍爾變送器
|
|
4
|
|
適配遠傳壓力表
|
|
5
|
|
適配0-10mA輸入
|
|
6
|
|
適配4-20mA輸入
|
|
7
|
|
適配0-5V輸入
|
|
8
|
|
適配1-5V輸入
|
|
9
|
|
適配用戶特殊要求的各種分度號
|
|
U
|
|
分度號輸入
|
| |
|
0
|
|
PID控制值本機按鍵給定LSP
|
|
1
|
|
PID控制值機內時間程序給定tsp
|
|
遠程給定
IN4
|
|
5
|
|
0-10mA遠程給定；RSP
|
|
6
|
|
4-20mA遠程給定；RSP
|
|
7
|
|
0-5V遠程給定；RSP
|
|
8
|
|
1-5V遠程給定；RSP
|
|
輔助變送輸出OUT1
|
|
0
|
|
不帶輔助變送輸出
|
|
5
|
|
0-10mA輔助變送輸出
|
|
6
|
|
4-20mA輔助變送輸出
|
|
7
|
|
0-5V輔助變送輸出
|
|
8
|
|
1-5V輔助變送輸出
|
|
5C
|
|
0-10mA逆向控制輸出
|
|
6C
|
|
4-20mA逆向控制輸出
|
|
7C
|
|
0-5V逆向控制輸出
|
|
8C
|
|
1-5V逆向控制輸出
|
|
9C
|
|
繼電器時間比例逆向控制輸出
|
|
外形結構
|
|
V
|
|
80×160×150mm光柱豎表
|
|
變 送 器
配電電源
|
|
|
|
缺省為不帶24V直流電源輸出
|
|
P
|
|
帶直流24V/100mA電源輸出
|
|
通訊接口
類 型
|
|
|
不帶通訊接口
|
|
RS485
|
RS485隔離通訊接口
|
|
特殊功能碼
|
|
□□□□
|
0000表示無特殊功能碼
|
注：IN3、IN4為0～10mA/4～20mA/0～5V/1～5V通用，出廠缺省設置為4～20mA。此系列儀表供電電源均為220VAC。
