試壓泵 含電機
試壓泵 含電機

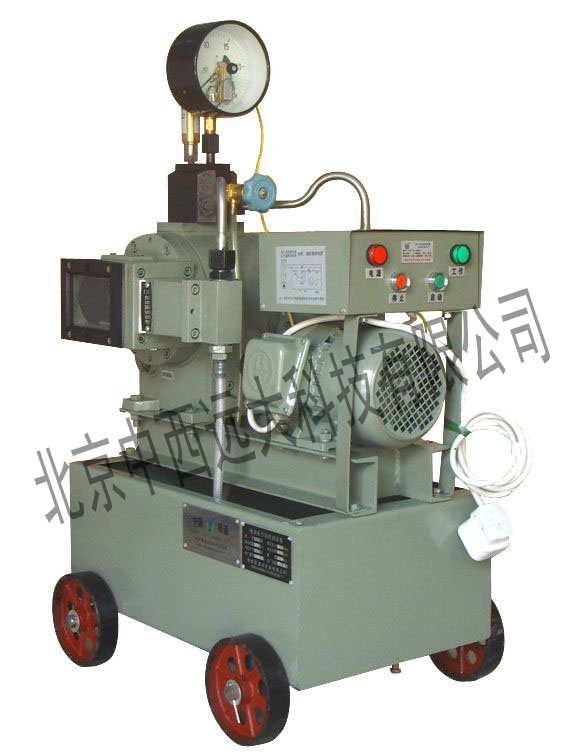

試壓泵 含電機 型號:YO500-Z2DSY350/3Mpa

庫號：M31144

：Z2DSY350/3Mpa 壓力自控試壓泵，額定排出壓力：3Mpa，流量：350L/h， 電壓：380V，Y90L-4，電機功率：1.5kw，防護等級：IP55，緣等級：F 級， 外形尺寸 mm：815X485X1100，重量約 200kg。泵出品尺寸：M22X1.5，整機產 品單價：19500 元。（報價含包裝費、、運費）。 生產周期：七個工作日
壓力自控試壓泵產品特點： 1、壓力自動控制，壓力可在額定 壓力范圍內任意設定，到達設定壓力自 動停機保壓。 2、購 Z2DSY 型產品，等于購 16 種 不同型號的產品，只需要換部分配 件，就可以變為其它型號產品；互換性 強，產品符合三化標準：通用化、標準 化、系列化； 3、主要過水部件,如進水閥/出水 閥/卸壓閥/高壓彎管/液控彎管/液控 閥等均為不銹鋼材質生產； 4、購該產品，將提供易 損配件。、檢查試壓泵各緊固件是否牢固，各傳動部分、部件是否正常，傳動箱內 （指蝸輪箱體內）是否已加注齒輪油（一般出廠前不注油），并在各運轉部位加 注潤滑油。（沒有齒輪油可加注機械油品）或用 30 號機械油（GB443-64) 2、水箱加注試驗介質（水、油等粘度不大于 45mm2 /s). 3、接好試壓泵設備上的電源及電接點壓力表，調整壓力表值，以低壓 0.5-1.5Mpa 啟動試機，先點動開機、并立即關機，檢查運轉時是否有噪聲。如果 沒有異常現象，即可正常工作。 4、試壓前必須先打開卸壓閥。 5、試壓泵試壓啟動前，要認真檢查試壓泵輸出接口的工作接頭，（為 M22X1.5 外螺紋），與被測容器試件連接的高壓管是否符合 M22X1.5 螺紋連接方式、是否 正確、必須無滲漏。方可正常試壓運行。在試壓前必須將壓力表上的指針調到所 需壓力數值，方可開機。 6、當試壓泵運行工作起來，卸壓閥出口在連續出水后，應立即關閉此閥， 方可正常進行的壓力試驗。 7、當試壓泵上的壓力表針升至設定壓力數值時，試壓泵會自動停機并自動 保壓（試壓泵保壓時間一般為三至五分鐘），如無滲漏現象，打開卸壓閥進行卸 壓，部試壓完成。 （注：被測試器件的容積大小將直接影響到試壓試驗的控制，如果被測試器 件容積較小時，試壓時出現升壓不穩定，表針上、下、左、右晃動，一是選擇的 試壓泵流量過大，或是需要增加緩沖罐或蓄能器來升壓的穩定，以免壓力過 沖。如果被測試器件容積較大時，而選擇試壓泵流量較小，則升壓時間要長。） 安裝與使用 1、開箱后的安裝 本泵在開箱后，將四只滾輪裝在輪軸上（墊圈裝在滾輪外側并安裝開口銷， 將安閥安裝在集水器上的安閥接口上（M14X1.5),電接點壓力表擰入集水器 上面表接頭螺母（M20X1.5)(注意加 O 型密封圈 10x1.9），使壓力表面朝便于觀 HU HU HU HU ?驊通試壓 察的方向，將壓力表接線蓋打開，將壓力自動控制器輸出的兩條連線，聯接在壓 力表接線柱上。（按接線圖操作接線）必須認真嚴格正確的接地，這才是一臺完 整的泵。 工作接頭至被測器件接好高壓管路，將電源線接至壓力自控制器箱下的接線 柱。?接通電源線；?電接點壓力表（1）（3）接線，要接地良好（按照壓力控 制器圖示接線），即可投入運行。 2、使用方法 試壓前檢查各部位連接件是否正常。根據被測容器的壓力規定，將電接點 壓力表可調表針至被測容器壓力數值，壓力自控試壓泵可手動操作“啟動”按鈕， 達到設定壓力值時，便自動停機保壓，即完成一次試壓試驗。 （1）使用前的準備工作： a、松開減速箱上的油位螺塞，向箱內加入潤滑油，（在箱體側面下方，貼 有加油標識，注油在圓視鏡?）即可停止加油。潤滑油為黑色齒輪油 （SYB1103-62S）。（為防止運輸途中設備倒置而溢出油品污染，一般出廠前不 注油）。 b、兩側傳動箱上方留有長方形的油池（有標注），請在該油池內加 30 號機 械油或潤滑油(GB443-64),油面勿高于十字頭下底部導軌面，使用中還需定期向 油池中注潤滑油。并保持每次運轉時有油往傳動箱內自動滴注。 (在長方形的油 池內兩端分別有小孔，孔中插有一條毛線，潤滑油順著毛線向傳動箱內自動滴油） c 、試壓前在水箱內加滿潔凈的試壓用介質，并注意隨時補充試壓介質，試 壓用介質為水或粘度和水相近的油品，其溫度應在 5-60℃并宜略高于環境氣溫。 d、當試壓泵的排出壓力達到設定壓力值時，由于自控器的作用，使泵自動 停機、保壓，保壓時若有泄壓現象，關閉試壓泵立即卸壓，切斷電源立即卸壓。 e 、如果需要較長時間的保壓試驗，（試壓要求嚴格的產品，過 3-5 分鐘 的保壓時間，需要安裝截止閥）好在泵以外的管路系統中另安裝截止閥和放水 閥，以便隔開泵和被試器件，（如壓力自控能夠滿足試驗壓力，也可不裝截止閥）。 f 、試壓泵上的安閥不能當作溢流閥使用，試壓時如欲保持固定的某一試 驗壓力過 5 分鐘時，建議在管路中另裝溢流閥。（或安裝開、關式球閥或電動 HU HU HU HU ?驊通試壓 閥）； 注意：液控閥的動作壓力不能高于 1.6Mpa。 注：當高壓缸偶爾不進液時，可取掉低壓缸吸水管，打開（卸壓閥），待高 壓缸正常工作后，再接上低壓吸水管。 3、試壓泵的聯接尺寸： 在泵的集水器體中心線上，離地高度 819 毫米處，裝有工作接頭與試壓管件 連接。在此高度對應位置安裝有卸壓閥，（即保壓、卸壓放水閥的作用）
