價格：電議
所在地：上海

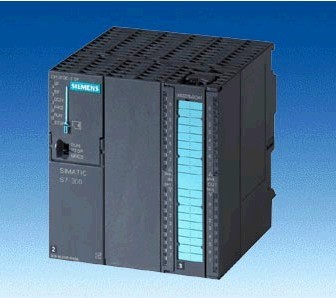

型號：6ES7313-5BG04-0AB0
更新時間：2018-11-22
瀏覽次數：1051
公司地址：上海市松江區翔昆路150弄
李工(先生)
| 一般信息 | |
| 硬件產品狀態 | 01 |
| 固件版本 | V3.3 |
| 附帶程序包的 | |
| 工程系統 | STEP7 V5.5 + SP1 以上或 STEP7 V5.3 + SP2 以上，附帶 HSP 203 |
| 電源電壓 | |
| DC 24 V | 是 |
| 允許范圍，下限 (DC) | 19.2 V |
| 允許范圍，上限 (DC) | 28.8 V |
| 電源導線的外部保險裝置（推薦） | LS 開關，類型 C，zui小值 2 A；LS 開關，類型 B，zui小值 4 A |
| 電源和電壓斷路跨接 | |
| 停電/斷電跨接時間 | 5 ms |
| 重復率，zui小值 | 1 s |
| 數字輸入端 | |
| 負載電壓 L+ | |
| 額定值 (DC) | 24 V |
| 反性保護 | 是 |
| 數字輸出端 | |
| 負載電壓 L+ | |
| 額定值 (DC) | 24 V |
| 反性保護 | 否 |
| 輸入電流 | |
| 耗用電流（額定值） | 800 mA |
| 耗用電流（空載），典型值 | 110 mA |
| 接通電流，典型值 | 5 A |
| I2t | 0.7 A2·s |
| 數字輸入端 | |
| 來自負載電壓 L+（空載），zui大值 | 80 mA |
| 數字輸出端 | |
| 來自負載電壓 L+，zui大值 | 50 mA |
| 功率損失 | |
| 功率損失，典型值 | 9 W |
| 存儲器 | |
| 工作存儲器 | |
| 集成 | 128 kbyte |
| 可擴展 | 否 |
| 用于剩余數據模塊的剩磁存儲器大小 | 64 kbyte |
| 裝載存儲器 | |
| 插拔式 (MMC) | 是 |
| 插拔式 (MMC)，zui大值 | 8 Mbyte |
| MMC 上的數據管理（在上一次編程后），zui小值 | 10 a |
| 緩沖 | |
| 存在 | 是; 通過 MMC 擔保（免維護） |
| 不帶電池 | 是; 程序和數據 |
| CPU-處理時間 | |
| 對于位運算，典型值 | 0.07 μs |
| 對于詞運算，典型值 | 0.15 μs |
| 對于定點計算，典型值 | 0.2 μs |
| 對于浮點計算，典型值 | 0.72 μs |
| CPU-組件 | |
| 組件數量（總計） | 1024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的zui大數量。 |
| DB | |
| 數量，zui大值 | 1024; 數字條：1 至 16000 |
| 容量，zui大值 | 64 kbyte |
| FB | |
| 數量，zui大值 | 1024; 數字條：0 至 7999 |
| 容量，zui大值 | 64 kbyte |
| FC | |
| 數量，zui大值 | 1024; 數字條：0 至 7999 |
| 容量，zui大值 | 64 kbyte |
| OB | |
| 說明 | 參見操作列表 |
| 容量，zui大值 | 64 kbyte |
| 可用循環 OB 數量 | 1; OB 1 |
| 時間報警 OB 數量 | 1; OB 10 |
| 延遲報警 OB 數量 | 2; OB 20, 21 |
| 喚醒警告 OB 數量 | 4; OB 32、33、34、35 |
| 過程報警 OB 數量 | 1; OB 40 |
| DPV1 報警 OB 的數量 | 3; OB 55、56、57 |
| 啟動 OB 數量 | 1; OB 100 |
| 異步錯誤 OB 數量 | 5; OB 80、82、85、86、87 |
| 同步錯誤 OB 數量 | 2; OB 121、122 |
| 嵌套深度 | |
| 每個優先等級 | 16 |
| 錯誤 OB 中的附加等級 | 4 |
| 計數器、定時器及其剩磁 | |
| S7 計數器 | |
| 數量 | 256 |
| 剩磁 | |
| 可調整 | 是 |
| 下限 | 0 |
| 上限 | 255 |
| 已預設 | Z 0 至 Z 7 |
| 計數范圍 | |
| 下限 | 0 |
| 上限 | 999 |
| IEC 計數器 | |
| 存在 | 是 |
| 類型 | SFB |
| 數量 | 不限制（只通過 RAM 進行限制） |
| S7 時間 | |
| 數量 | 256 |
| 剩磁 | |
| 可調整 | 是 |
| 下限 | 0 |
| 上限 | 255 |
| 已預設 | 無剩余 |
| 時間范圍 | |
| 下限 | 10 ms |
| 上限 | 9990 s |
| IEC 計時器 | |
| 存在 | 是 |
| 類型 | SFB |
| 數量 | 不限制（只通過 RAM 進行限制） |
| 數據范圍及其剩磁 | |
| 可保留數據范圍，全部 | 所有，zui大值 64 kb |
| 標記 | |
| 數量，zui大值 | 256 byte |
| 存在剩磁 | 是; MB 0 至 MB 255 |
| 預設剩磁 | MB 0 至 MB 15 |
| 定時標記數量 | 8; 1 個標記字節 |
| 數據組件 | |
| 數量，zui大值 | 1024; 數字條：1 至 16000 |
| 容量，zui大值 | 64 kbyte |
| 可調整剩磁 | 是; 在 DB 中不保持特征 |
| 預設剩磁 | 是 |
| 本地數據 | |
| 每個優先等級，zui大值 | 32 kbyte; 每個塊zui大 2048 字節 |
| 地址范圍 | |
| 外設地址范圍 | |
| 輸入端 | 2048 byte |
| 輸出端 | 2048 byte |
| 分布式 | |
| 輸入端 | 2030 byte |
| 輸出端 | 2030 byte |
| 過程映像 | |
| 輸入端 | 2048 byte |
| 輸出端 | 2048 byte |
| 輸入端，可調整 | 2048 byte |
| 輸出端，可調整 | 2048 byte |
| 輸入端，已預設 | 128 byte |
| 輸出端，已預設 | 128 byte |
| 集成通道的默認地址 | |
| 數字輸入端 | 124.0 至 125.7 |
| 數字輸出端 | 124.0 至 125.7 |
| 數字通道 | |
| 輸入端 | 16256 |
| 輸出端 | 16256 |
| 輸入端，其中集中式 | 1008 |
| 輸出端，其中集中式 | 1008 |
| 模擬通道 | |
| 輸入端 | 1015 |
| 輸出端 | 1015 |
| 輸入端，其中集中式 | 248 |
| 輸出端，其中集中式 | 248 |
| 硬件擴展 | |
| 組件載體，zui大值 | 4 |
| 每個組件載體的組件，zui大值 | 8; 在模塊載體 3 內多 7 個 |
| 擴展設備，zui大值 | 3 |
| DP 主站數量 | |
| 集成 | 1 |
| 關于 CP | 4 |
| 可運行的 FM 和 CP 數量（建議） | |
| FM | 8 |
| CP，點對點 | 8 |
| CP，LAN | 6 |
| 時間 | |
| 時鐘 | |
| 硬件時鐘（實時時鐘） | 是 |
| 可緩沖和同步 | 是 |
| 每日偏差，zui大值 | 10 s; 典型值：2 s |
| 緩沖持續時間 | 6 wk; （當環境溫度為 40 °C 時） |
| 接通電源后時鐘的顯示 | 在斷開電源后，時鐘仍繼續運行 |
| 緩沖后的時鐘顯示 | 在斷開電源時，時鐘仍正常顯示時間。 |
| 運行時間計數器 | |
| 數量 | 1 |
| 數字/數字條 | 0 |
| 值域 | 0 至 2 的 31 次方小時（在使用 SFC 101 時） |
| 間隔尺寸 | 1 小時 |
| 保留 | 是; 每次重啟時必須重新啟動 |
| 時間同步 | |
| 提供支持 | 是 |
| 在 MPI 上，主站 | 是 |
| 在 MPI 上，從站 | 是 |
| 在 DP 上，主站 | 是; 在 DP 從站中只是時間從站 |
| 在 DP 上，從站 | 是 |
| 在 AS 中，主站 | 是 |
| 在 AS 中，從站 | 否 |
| 數字輸入 | |
| 數量/二進制輸入端 | 16 |
| 可用來實現技術功能的輸入端 | 12 |
| 集成通道 (DI) | 16 |
| 輸入特性符合 IEC 61131，類型 1 | 是 |
| 可同時控制的輸入端數量 | |
| 水平安裝位置 | |
| zui高可達 40 ℃，zui大值 | 16 |
| zui高可達 60 ℃，zui大值 | 8 |
| 垂直安裝位置 | |
| zui高可達 40 ℃，zui大值 | 8 |
| 技術功能 | |
| 屏蔽，zui大值 | 100 m; 在zui大計數頻率時 |
| 未屏蔽，zui大值 | 不允許 |
| 標準 DI | |
| 屏蔽，zui大值 | 1000 m |
| 未屏蔽，zui大值 | 600 m |
| 輸入電壓 | |
| 額定值，DC | 24 V |
| 對于信號“0” | -3 至 +5 V |
| 對于信號“1” | 15 至 30 V |
| 輸入電流 | |
| 對于信號“1”，典型值 | 8 mA |
| 輸入延遲（輸入電壓為額定值時） | |
| 對于標準輸入端 | |
| 可參數化 | 是; 0.1 / 0.3 / 3 / 15ms（在程序運行時間內，可重新對標準輸入端的輸入延遲進行組態。請注意，重新設置的濾波時間可能在之前的濾波時間完成一次循環后才會生效。） |
| 額定值 | 3 ms |
| 對于計數器/技術功能 | |
| 從“0”到“1”時，zui大值 | 16 μs; zui大計數頻率時的zui小脈沖寬度/zui小脈沖間歇 |
| 導線長度 | |
| 屏蔽導線長度，zui大值 | 1000 m; 100 m 用于技術功能 |
| 未屏蔽導線長度，zui大值 | 600 m; 用于技術功能：否 |
| 數字輸出 | |
| 數量/二進制輸出端 | 16 |
| 其中的快速輸出端 | 4; 注意：不得并聯連接 CPU 的快速輸出端 |
| 集成通道 (DO) | 16 |
| 功能性/抗短路 | 是; 電子脈沖 |
| 響應閾，典型值 | 1 A |
| 感應式關閉電壓的限制 | L+ (-48 V) |
| 照明負載，zui大值 | 5 W |
| 控制數字輸入 | 是 |
| 負載電阻范圍 | |
| 下限 | 48 Ω |
| 上限 | 4 kΩ |
| 輸出電壓 | |
| 對于信號 “1”，zui小值 | L+ (-0.8 V) |
| 輸出電流 | |
| 對于信號“1”的額定值 | 500 mA |
| 針對信號“1”的允許范圍，zui小值 | 5 mA |
| 針對信號“1”的允許范圍，zui大值 | 0.6 A |
| 針對信號“1”的zui小負載電流 | 5 mA |
| 針對信號“0”的剩余電流，zui大值 | 0.5 mA |
| 2 個輸出端的并聯開關 | |
| 用于增加功率 | 否 |
| 用于冗余控制負載 | 是 |
| 開關頻率 | |
| 電阻負載時的zui大值 | 100 Hz |
| 電感負載時的zui大值 | 0.5 Hz |
| 照明負載時的zui大值 | 100 Hz |
| 電阻負載的脈沖輸出端，zui大值 | 2.5 kHz |
| 輸出端的總電流（每組） | |
| 水平安裝位置 | |
| zui高可達 40 ℃，zui大值 | 3 A |
| zui高可達 60 ℃，zui大值 | 2 A |
| 垂直安裝位置 | |
| zui高可達 40 ℃，zui大值 | 2 A |
| 導線長度 | |
| 屏蔽導線長度，zui大值 | 1000 m |
| 未屏蔽導線長度，zui大值 | 600 m |
| 模擬輸入 | |
| 集成通道 (AI) | 0 |
| 模擬輸出 | |
| 集成通道 (AO) | 0 |
| 傳感器 | |
| 可連接傳感器 | |
| 雙線傳感器 | 是 |
| 允許的閉路電流（雙線傳感器） zui大值 | 1.5 mA |
| 接口 | |
| USB 接口數量 | 0 |
| 并行接口數量 | 0 |
| 20 mA 接口數量 (TTY) | 0 |
| RS 232 接口數量 | 0 |
| RS 422 接口數量 | 0 |
| 其他接口數量 | 0 |
| 1. 接口 | |
| 接口類型 | 集成 RS 485 接口 |
| 物理組成 | RS 485 |
| 電位隔離 | 否 |
| 接口處的電源供應（15 至 30 V DC），zui大值 | 200 mA |
| 功能性 | |
| MPI | 是 |
| DP 主站 | 否 |
| DP 從站 | 否 |
| 點對點聯結 | 否 |
| MPI | |
| 傳輸速率，zui大值 | 187.5 kbit/s |
| 服務 | |
| PG/OP 通訊 | 是 |
| 路由 | 是 |
| 數據通訊 | 是 |
| S7 基礎通訊 | 是 |
| S7 通訊 | 是; 僅服務器，單側組態連接 |
| S7 通訊，作為客戶機 | 否; （不過須通過 CP 和可裝載 FB） |
| S7 通訊，作為服務器 | 是 |
| 2. 接口 | |
| 接口類型 | 集成 RS 485 接口 |
| 物理組成 | RS 485 |
| 電位隔離 | 是 |
| 接口處的電源供應（15 至 30 V DC），zui大值 | 200 mA |
| 功能性 | |
| MPI | 否 |
| DP 主站 | 是 |
| DP 從站 | 是 |
| PROFINET IO 控制器 | 否 |
| PROFINET IO 設備 | 否 |
| PROFINET CBA | 否 |
| DP 主站 | |
| 傳輸速率，zui大值 | 12 Mbit/s |
| DP 從站數量，zui大值 | 124 |
| 服務 | |
| PG/OP 通訊 | 是 |
| 路由 | 是 |
| 數據通訊 | 否 |
| S7 基礎通訊 | 是; 僅智能塊 |
| S7 通訊 | 是; 是（僅服務器；單側組態連接） |
| S7 通訊，作為客戶機 | 否 |
| S7 通訊，作為服務器 | 是 |
| 等距離支持 | 是 |
| 等時模式 | 否 |
| SYNC/FREEZE | 是 |
| 激活/禁用 DP 從站 | 是 |
| 可同時激活/取消的 DP 從站數量，zui大值 | 8 |
| 直接數據交換（橫向連接） | 是; 作為用戶 |
| DPV1 | 是 |
| 地址范圍 | |
| 輸入端，zui大值 | 2 kbyte |
| 輸出端，zui大值 | 2 kbyte |
| 每個 DP 從站的有效數據 | |
| 輸入端，zui大值 | 244 byte |
| 輸出端，zui大值 | 244 byte |
| DP 從站 | |
| GSD 文件 | 您可以從互聯網 (-gsd) 獲得新的 GSD 文件 |
| 傳輸速率，zui大值 | 12 Mbit/s |
| 自動波特率搜索 | 是; 只對于被動接口 |
| 地址范圍，zui大值 | 32 |
| 每個地址范圍的有效數據，zui大值 | 32 byte |
| 服務 | |
| PG/OP 通訊 | 是 |
| 路由 | 是; 只對于主動接口 |
| 數據通訊 | 否 |
| S7 基礎通訊 | 否 |
| S7 通訊 | 是; 是（僅服務器；單側組態連接） |
| S7 通訊，作為客戶機 | 否 |
| S7 通訊，作為服務器 | 是 |
| 直接數據交換（橫向連接） | 是 |
| DPV1 | 否 |
| 傳輸存儲器 | |
| 輸入端 | 244 byte |
| 輸出端 | 244 byte |
| 通訊功能 | |
| PG/OP 通訊 | 是 |
| 數據集路由 | 是 |
| 數據通訊 | |
| 提供支持 | 是 |
| GD 圈數量，zui大值 | 8 |
| GD 包數量，zui大值 | 8 |
| GD 包數量，發送器，zui大值 | 8 |
| GD 包數量，接收器，zui大值 | 8 |
| GD 包大小，zui大值 | 22 byte |
| GD 包大小（一致性），zui大值 | 22 byte |
| S7 基礎通訊 | |
| 提供支持 | 是 |
| 每個任務的有效數據，zui大值 | 76 byte |
| 每個任務的有效數據（一致性），zui大值 | 76 byte; 76 字節（對于 X_SEND 或 X_RCV）；64 字節（對于 X_PUT 或 X_GET作為服務器） |
| S7 通訊 | |
| 提供支持 | 是 |
| 作為服務器 | 是 |
| 作為客戶端 | 是; 通過 CP 和可裝載 FB |
| 每個任務的有效數據，zui大值 | 180 kbyte; 對于 PUT/GET |
| 每個任務的有效數據（一致性），zui大值 | 240 byte; 作為服務器 |
| S5 兼容通訊 | |
| 提供支持 | 是; 通過 CP 和可裝載 FC |
| 連接數量 | |
| 全部 | 8 |
| 可應用于 PG 通訊 | 7 |
| 為 PG 通訊預留 | 1 |
| 可調整用于 PG 通訊，zui小值 | 1 |
| 可調整用于 PG 通訊，zui大值 | 7 |
| 可用于 OP 通訊 | 7 |
| 為 OP 通訊預留 | 1 |
| 可調整用于 OP 通訊，zui小值 | 1 |
| 可調整用于 OP 通訊，zui大值 | 7 |
| 可應用于 S7 基本通訊 | 4 |
| 為 S7 Basis 通訊預留 | 0 |
| 可調整用于 S7 Basis 通訊，zui小值 | 0 |
| 可調整用于 S7 基本通訊，zui大值 | 4 |
| 可用于路由 | 4; zui大值 |
| S7 消息功能 | |
| 消息功能的可注冊站點數量，zui大值 | 8; 取決于對 PG/OP 和 S7 基本通訊的組態連接 |
| 過程診斷消息 | 是 |
| 同時間活動的報警 S 組件，zui大值 | 300 |
| 調試功能測試 | |
| 組件狀態 | 是; 多同時 2 個 |
| 各個步驟 | 是 |
| 停止點數量 | 4 |
| 狀態/控制 | |
| 變量狀態/控制 | 是 |
| 變量 | 輸入、輸出、標記、DB、計時器、計數器 |
| 變量數量，zui大值 | 30 |
| 其中的變量狀態，zui大值 | 30 |
| 其中的變量控制，zui大值 | 14 |
| 強制 | |
| 強制 | 是 |
| 強制，變量 | 輸入、輸出 |
| 變量數量，zui大值 | 10 |
| 診斷緩沖器 | |
| 存在 | 是 |
| 條目數量，zui大值 | 500 |
| 可調整 | 否 |
| 其中的停電保險 | 100; 只保留后 100 個條目 |
| 可讀取 RUN 中的條目數，zui大值 | 499 |
| 可調整 | 是; 10 至 499 |
| 已預設 | 10 |
| 維修數據 | |
| 可讀 | 是 |
| 報警/診斷/狀態信息 | |
| 診斷顯示 LED | |
| 數字輸出狀態顯示（綠色） | 是 |
| 數字輸入狀態顯示（綠色） | 是 |
| 集成功能 | |
| 計數器數量 | 3; 參見手冊“技術功能” |
| 計數頻率（計數器），zui大值 | 30 kHz |
| 頻率測量 | 是 |
| 頻率計數量 | 3; zui大至 30 kHz（參見手冊“技術功能”） |
| 控制定位 | 否 |
| 集成的功能組件（調節） | 是; PID 控制器（參見手冊“工藝功能”） |
| PID 調節器 | 是 |
| 脈沖輸出端的數量 | 3; 脈沖寬度調制zui大至 2.5 kHz（參見手冊“技術功能”） |
| 限頻率（脈沖） | 2.5 kHz |
| 電位隔離 | |
| 數字輸入電位隔離 | |
| 數字輸入電位隔離 | 是 |
| 在通道之間 | 否 |
| 在通道和背板總線之間 | 是 |
| 數字輸出電位隔離 | |
| 數字輸出電位隔離 | 是 |
| 在通道之間 | 是 |
| 在通道之間，分組點數 | 8 |
| 在通道和背板總線之間 | 是 |
| 允許的電位差 | |
| 在不同電路之間 | DC 75 V/AC 60 V |
| 緣 | |
| 緣測試，使用 | DC 600 V |
| 環境要求 | |
| 運行溫度 | |
| zui小值 | 0 °C |
| zui大值 | 60 °C |
| 組態 | |
| 組態軟件 | |
| STEP 7-Lite | 否 |
| 編程 | |
| 操作備用裝置 | 參見操作列表 |
| 箝位層 | 8 |
| 編程語言 | |
| KOP | 是 |
| FUP | 是 |
| AWL | 是 |
| SCL | 是 |
| CFC | 是 |
| GRAPH | 是 |
| HiGraph® | 是 |
| 軟件庫 | |
| 系統功能 (SFC) | 參見操作列表 |
| 系統功能組件 (SFB) | 參見操作列表 |
| 技術保護 | |
| 用戶程序保護/密碼保護 | 是 |
| 模塊加密 | 是; 配備 S7-Block Privacy |
| 尺寸 | |
| 寬度 | 80 mm |
| 高度 | 125 mm |
| 深度 | 130 mm |
| 重量 | |
| 重量，約 | 500 g |
|
6ES7 313-6CF03-0AB0 |
|
|
產品狀態 |
|
|
相關的編程軟件包 |
STEP 7 V5.3 SP2 中更高，帶硬件更新 |
|
電源電壓 |
|
|
額定值 |
|
|
√ |
|
20.4 V |
|
28.8 V |
|
電源電纜的外部保護裝置（建議采用） |
微型斷路器，C 型，zui小 2 A；微型斷路器，B 型，zui小 4 A |
|
電流消耗 |
|
|
電流消耗(額定值) |
900 mA |
|
電流消耗(空載)，典型值 |
100 mA |
|
沖擊電流，典型值 |
11 A |
|
I2t |
0.7 A2·s |
|
從電源L+ 供電，zui大 |
900 mA |
|
電流消耗/功耗 |
|
|
功耗，典型值 |
10 W |
|
存儲器 |
|
|
RAM |
|
|
64 KB；用于程序和數據 |
|
x |
|
裝載存儲器 |
|
|
√ |
|
8 兆字節 |
|
后備 |
|
|
可以；通過MMC保證(免維護) |
|
√；程序和數據 |
|
CPU/程序塊 |
|
|
DB |
|
|
511；編號范圍：1 至 511 |
|
16 KB |
|
FB |
|
|
1,024；號碼順序：0 至 2047 |
|
16 KB |
|
FC |
|
|
1,024；號碼順序：0 to 2047 |
|
16 KB |
|
OB |
|
|
16 KB |
|
嵌套深度 |
|
|
8 |
|
4 |
|
CPU/處理時間 |
|
|
位操作，zui小 |
0.1 μs |
|
字操作，zui小 |
0.2 μs |
|
定點數運算，zui小 |
2 μs |
|
浮點數運算，zui小 |
3 μs |
|
定時器/計數器及其保持性 |
|
|
S7 計數器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
|
|
√ |
|
0 |
|
255 |
|
|
|
0 |
|
999 |
|
IEC 計數器 |
|
|
√ |
|
SFB |
|
S7 定時器 |
|
|
256 |
|
|
|
√ |
|
0 |
|
255 |
|
無保持性 |
|
|
|
10 ms |
|
9,990 s |
|
IEC 定時器 |
|
|
√ |
|
SFB |
|
數據區及其保持性 |
|
|
標志 |
|
|
256 字節 |
|
√；MB 0 – MB 255 |
|
8; 1個存儲字節 |
|
數據塊 |
|
|
511；編號范圍：1 至 511 |
|
16 KB |
|
√；通過 DB 上的非保持性 |
|
√ |
|
局部數據 |
|
|
510 字節 |
|
地址區 |
|
|
I/O 地址區 |
|
|
1 KB |
|
1 KB |
|
|
|
1006 字節；zui大 |
|
1006 字節；zui大 |
|
過程映像 |
|
|
128 字節 |
|
128 字節 |
|
數字量通道 |
|
|
8 064 |
|
8 064 |
|
1 008 |
|
1 008 |
|
模擬量通道 |
|
|
503 |
|
503 |
|
248 |
|
248 |
|
硬件配置 |
|
|
中央設備，zui大 |
1 |
|
擴展設備，zui大 |
3 |
|
機架，zui大 |
4 |
|
每個機架的模塊數量，多 |
8；在機架 3 中，多 7 個 |
|
DP主站的數量 |
|
|
1 |
|
4 |
|
可運行的 FM 和 CP 數量(推薦) |
|
|
8 |
|
8 |
|
6 |
|
時間 |
|
|
時鐘 |
|
|
√ |
|
√ |
|
10 s |
|
運行小時計數器 |
|
|
1 |
|
0 |
|
0至2^31 小時 (當使用SFC 101時) |
|
1 小時 |
|
√ |
|
時間同步 |
|
|
√ |
|
√ |
|
√ |
|
√；在 DP 從站上（僅限于時間從站） |
|
√ |
|
√ |
|
S7 報文功能 |
|
|
報文功能可以登錄站的數量，多 |
8 |
|
過程診斷報文 |
√ |
|
可同時激活的Alarm-S塊，多 |
20 |
|
調試功能 |
|
|
狀態/控制 |
|
|
√ |
|
輸入、輸出、位存儲器、DB、定時器、計數器 |
|
30 |
|
30 |
|
14 |
|
強制 |
|
|
√ |
|
輸入，輸出 |
|
10 |
|
狀態塊 |
√ |
|
單步運行 |
√ |
|
斷點數量 |
2 |
|
診斷緩沖區 |
|
|
√ |
|
100 |
|
x |
|
通訊功能 |
|
|
編程器/OP 通訊 |
√ |
|
路由 |
√ |
|
全局數據通訊 |
|
|
√ |
|
22 字節 |
|
S7 基本通訊 |
|
|
√ |
|
S7 通訊 |
|
|
√ |
|
S5可兼容通訊 |
|
|
√；通過 CP 和可調用的 FC |
|
連接數量 |
|
|
8 |
|
7 |
|
7 |
|
4 |
|
4；zui大 |
|
連接點 |
|
|
所需的前連接器 |
1 x 40 針 |
|
MPI |
|
|
電纜長度，長 |
50 m；無中繼器 |
|
第1接口 |
|
|
接口類型 |
內置 RS 485 接口 |
|
物理 |
RS485 |
|
隔離 |
√ |
|
接口電源 (15-30 VDC)，zui大 |
200 mA |
|
功能性 |
|
|
√ |
|
x |
|
x |
|
x |
|
MPI |
|
|
8 |
|
|
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
x |
|
√ |
|
187.5 kbit/s |
|
第2接口 |
|
|
接口類型 |
內置 RS 485 接口 |
|
物理 |
RS485 |
|
隔離 |
√ |
|
接口電源 (15-30 VDC)，zui大 |
200 mA |
|
功能性 |
|
|
x |
|
√ |
|
√ |
|
x |
|
x |
|
x |
|
DP主站 |
|
|
8；用于編程器/OP 通訊 |
|
1 個保留給 PG， 1 個保留給 OP |
|
|
|
√ |
|
√ |
|
x |
|
√；只能是 I 塊 |
|
√ |
|
x |
|
√ |
|
√ |
|
x |
|
√ |
|
√ |
|
√ |
|
√ |
|
12 Mbit/s |
|
32 |
|
|
|
1 KB |
|
1 KB |
|
|
|
244 字節 |
|
244 字節 |
|
DP從站 |
|
|
8 |
|
|
|
√ |
|
√; 僅帶有有源接口 |
|
x |
|
x |
|
x |
|
√ |
|
√ |
|
x |
|
當前 GSD 文件可從以下位置獲得：http://www.siemens.de/profibus-gsd |
|
12 Mbit/s |
|
√；僅在接口無效時適用 |
|
|
|
244 字節 |
|
244 字節 |
|
32 |
|
32 字節 |
|
CPU/編程 |
|
|
編程語言 |
|
|
√；V5.3 SP2，帶硬件更新 |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
操作棧 |
見“指令表” |
|
嵌套級 |
8 |
|
用戶程序保護/密碼保護 |
√ |
|
系統功能(SFC) |
見“指令表” |
|
系統功能塊(SFB) |
見“指令表” |
|
數字量輸入 |
|
|
數字量輸入點數 |
16 |
|
12 |
|
同時可控制輸入點數 |
|
|
|
|
16 |
|
8 |
|
|
|
8 |
|
|
|
100 m |
|
不允許 |
|
|
|
1 000 m |
|
600 m |
|
輸入特性曲線符合 IEC 1131, Typ 1 |
√ |
|
輸入電壓 |
|
|
24 V |
|
-3 至 +5 V |
|
15 至 30 V |
|
輸入電流 |
|
|
9 mA |
|
輸入延時（在輸入額定電壓時） |
|
|
|
|
√；0.1 / 0.3 / 3 / 15 ms |
|
3 ms |
|
|
|
16 μs |
|
電纜長度 |
|
|
1000 m；100 m 用于技術功能 |
|
600 m；用于技術功能：x |
|
數字量輸出 |
|
|
數字量輸出點數 |
16 |
|
4 |
|
短路保護 |
是；電子式時鐘同步 |
|
1 A |
|
導致電路中斷的電壓限 |
L+ (-48 V) |
|
燈負載，zui大 |
5 W |
|
控制一個數字量輸入 |
√ |
|
輸出電壓 |
|
|
L+ (-0.8 V) |
|
輸出電流 |
|
|
500 mA |
|
5 mA |
|
0.6 A |
|
5 mA |
|
0.5 mA |
|
2 輸出并聯切換 |
|
|
x |
|
√ |
|
開關頻率 |
|
|
100 Hz |
|
0.5 Hz |
|
100 Hz |
|
2.5 kHz |
|
輸出總電流(每組) |
|
|
|
|
3 A |
|
2 A |
|
|
|
2 A |
|
負載阻抗范圍 |
|
|
48 Ω |
|
4 kΩ |
|
電纜長度 |
|
|
1 000 m |
|
600 m |
|
編碼器 |
|
|
可連接的編碼器 |
|
|
√ |
|
1.5 mA |
|
集成功能 |
|
|
計數器數量 |
3；3 通道(參見“技術功能”手冊) |
|
計數頻率(計數器)，zui大 |
30 kHz |
|
頻率測量 |
√ |
|
控制定位 |
x |
|
PID 控制器 |
√ |
|
脈沖輸出點數 |
3；3通道脈寬調制，zui高 2.5kHz(參見“技術功能”手冊) |
|
限頻率 (脈沖) |
2.5 kHz |
|
隔離 |
|
|
電隔離，數字量輸入 |
|
|
√ |
|
x |
|
√ |
|
隔離，數字量輸出 |
|
|
√ |
|
√ |
|
8 |
|
√ |
免責聲明：以上所展示的[6ES7313-5BG04-0AB0 西門子CPU313C]信息由會員[上海啟水自動化責任有限公司]自行提供，內容的真實性、準確性和合法性由發布會員負責。
