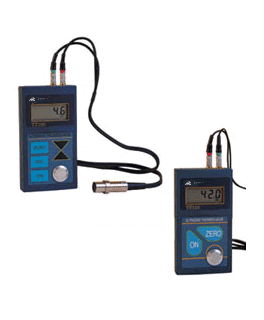

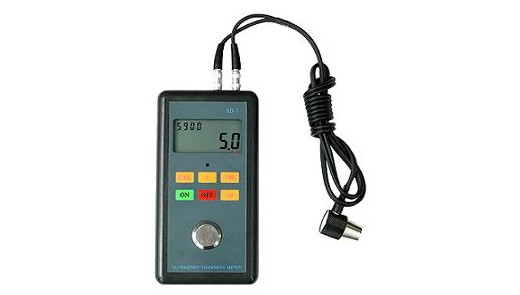

超聲波測厚儀/便攜式超聲波測厚儀 型號：TCN-J6

超聲波測厚儀是本公司新推出,進口器件組裝生產,小型數字化雙顯測厚儀,
利用單片機技術應用液晶顯示測量厚度值,并同時顯示聲速,自動校準實現了已知聲速
測量厚度及已知厚度測量聲速兩大功能.操作簡單,穩定可靠,是無損檢測工作者的理
想檢測工具.該機還配有小管徑探頭,高.中溫探頭以供選擇.本機主要用于測量硬質材
質的厚度，如：鋼鐵、不銹鋼、鋁、銅等金屬材料，及塑料、橡膠、陶瓷、玻璃等非
金屬.
　
一.主要參數:
顯示方法∶ LCD 中文點陣液晶顯示（帶背光.用于晚上工作需要）
測量范圍：1.0-260mm
示值精度：0.1mm
聲速范圍：1000-9999m/s
測量誤差:0.5%+0.1
電源：二節五號電池，可連續工作不少于108小時
使用溫度：-15°C - 50°C
外形尺寸：126x65x22mm
重量：160g

二.儀器標準配置
主機： 超聲波測厚儀主機 一臺
探頭：PT-10 (2只)標準配置
耦合劑：一瓶
電池： 二節
說明書：一份
儀器箱：一個
合格證:一份
測量試塊:一塊.

三.超聲波測厚儀基本原理:
根據超聲波脈沖反射來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料
分界面時，脈沖被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料
的厚度。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此測量。按此設計
的可對各種板材和各種加工零件作測量，也可以對生產設備中各種管道和壓力容器進
行監測，監測它們在使用過程中受腐蝕后的減薄程度?？蓮V泛應用于石油、化工、冶金、

產品說明：

采用微電腦對數據時行分析、處理、顯示，采用高度優化的測量電路，具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點?？蓪Ω鞣N板材和加工零件作測量，廣泛應用于石油、化工、冶金、造船、航天等各個領域。



基本原理：

　　探頭發射的超聲波脈沖到達被測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料的厚度。



主要功能：

l 自動校對零點，可對系統誤差進行修正；

l 非線性自動補償，利用計算機軟件對探頭非線性誤差進行修正，以提高測量準確度；

l 設有耦合狀態提示、低電壓提示、自動關機等功能。



適用范圍：
l 顯示zui小單位：0.1mm

l 聲速調節范圍：1000-9999m/s

l 可利用已知厚度試塊測量聲速

l 適合測量鋼鐵材料的厚度，固定聲速5900m/s，顯示zui小單位：0.1mm。

性能指標：

l 測量范圍：1.2mm～225.0mm（鋼）

l 顯示方式：四位數字液晶顯示

l 管材測量下限：Φ20mm×3.0mm

l 測量誤差：±（1%H+0.1）mm，H為被測物實際厚度

l 被測物表面溫度：-10℃～60℃

l 操作時間:250小時

l 電源：2節AA型1.5伏堿性電池

l 外形尺寸：126mm×68mm×23mm

l 重量：170g
