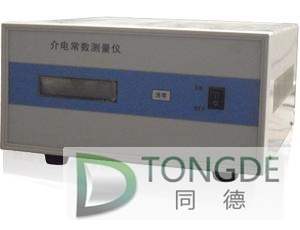

介電常數測量?jī)x/介電常數檢測儀 （固體） 型號：NJ-DZ5001

技術指標

1、Q值測量

a. Q值測量范圍：5~999

b. Q值量程分檔：30、100、300、999、自動換擋

c.介電常數ε范圍：0.1~20

d.標稱誤差

頻率范圍：10kHz~10MHz；

固有誤差：≤5%±滿度值的2%；工作誤差：≤7%±滿度值的2%；

頻率范圍：10MHz~52MHz

固有誤差：≤7%±滿度值的2%；工作誤差：≤7%±滿度值的2%。

2、電感測量

a.測量范圍：0.1µH~1H

b.分檔：分七個量程

0.1~1µH， 1~10µH， 10~100µH，

0.1~1mH, 1~10mH, 10~100mH, 100mH~1H。.

3、電容測量

a.測量范圍：1~460pF（460pF以上的電容測量見使用規則）；

b.電容量調節范圍

主調電容器：40~500pF;

準 確 度：150pF以下±1.5pF; 150pF以上±1%;

微調電容量：-3pF~0~+3pF;

準 確 度：±0.2pF.

4、振蕩頻率

a.振蕩頻率范圍：10kHz~52MHz；

b.頻率分檔：

10~99 kHz 100~999 kHz

1 .0~9.99 MHz 10~52MHz。

c.頻率誤差：2×10^-4±1個字

5、Q合格指示預置功能，預置范圍：5~999。

6、儀器正常工作條件

a.環境溫度：0℃~+40℃；

b.相對濕度：<80%；

c.電源：220V±22V, 50Hz±2.5Hz。

7、試樣尺寸

圓片形：厚度0.1~1cm，直徑為Φ3~5cm

8、其他

a.消耗功率：約25W；

b.凈重：約7㎏;

c.尺寸外形：（l×b×h）mm：380×132×280。

9、計算

1）介電常數ε

ε = 14.4*

式中：C——試樣的電容量（PF），C=C₁-C_2;

d——試樣厚度；

Φ——試樣直徑。

2）介質損耗角正切tanδ

tanδ= * = *

3） Q值

Q= = *
