 NHR-1300A-14-X/X NHR-1300A-14-X/1 NHR-1300A-14-X/2

NHR-1300B-14-X/X NHR-1300B-14-X/1 NHR-1300B-14-X/2
NHR-1300C-14-X/X NHR-1300C-14-X/1 NHR-1300C-14-X/2

概述

NHR1300系列傻瓜式模糊PID調節器采用模塊化結構方案，結構簡單、操作方便、高，適用于塑料、食品、包裝機械等行業。 單通道輸入，雙屏LED數碼顯示。 具備33種信號輸入功能，可任意選擇輸入信號類型，0.3％級測量精度。 熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。 具備上下限報警/偏差報警功能，帶LED報警燈指示。 帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制輸出有多種方式可選，控制準確。 支持RS485通訊接口，采用標準MODBUS RTU通訊協議。 帶DC24V饋電輸出，為現場變送器配電。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 具備多種外形尺寸及樣式供用戶選擇。 參數設定密碼鎖定，參數設置斷電保存。

儀表面板

160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型) 72*72mm(F型) 48*48mm(H型)

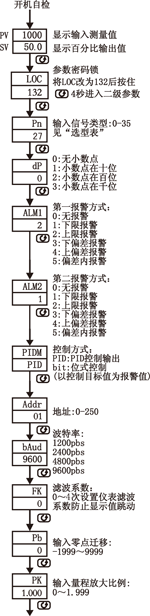

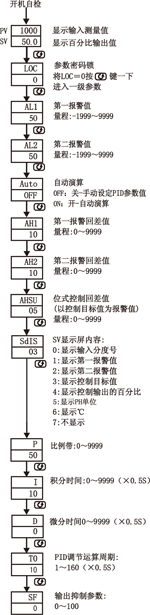

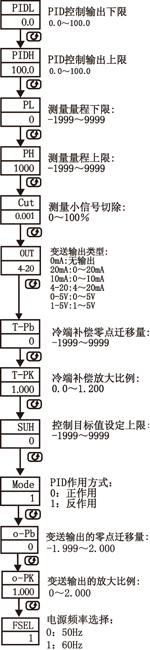

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

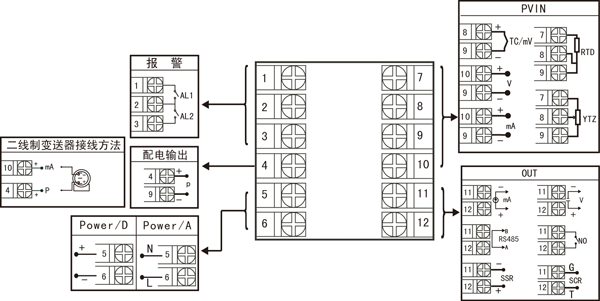

圖一       規格尺寸為A、B、C、D、E型接線圖 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。

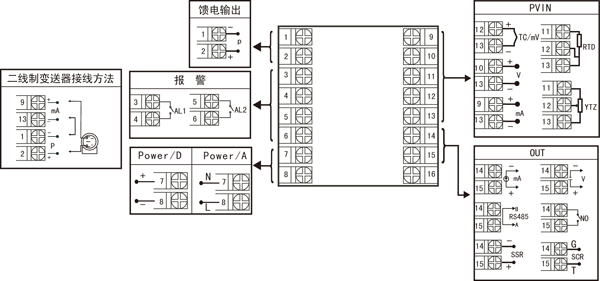

規格尺寸為F型接線圖

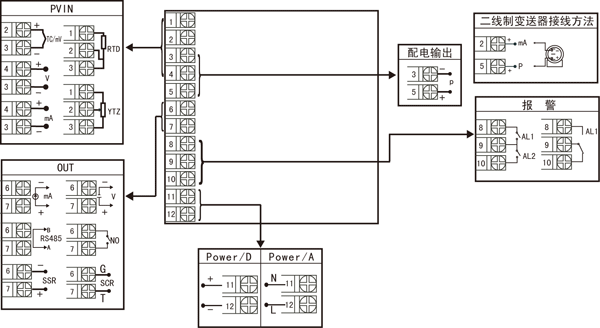

規格尺寸為H型接線圖

注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485通訊功能和控制輸出功能在同一組OUT接線端子上，只能選擇一種。若兩者需同時存在時，控制輸出只能選擇開關量輸出且接線端子在AL2上。

儀表選型

NHR-1300□-□-□/□/□( )-□-( )         ① ② ③ ④ ⑤    ⑥  ⑦

①規格尺寸 ②輸入分度號 代碼 寬*高*深 代碼 分度號（測量范圍） A B C D E F H 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～1KΩ(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 內部保留 內部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 內部保留 0～10V (-1999～9999) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 ③控制輸出（OUT） 代碼 輸出類型（負載電阻RL） 0 1 2 3 4 K1 K3 K4 D1 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 繼電器接點輸出 單相可控硅過零觸發脈沖輸出 固態繼電器驅動電壓輸出 RS-485通迅接口（Modbus） ④報警點數（繼電器觸點輸出） 代碼 報警限數 X 1 2 無輸出 1限報警 2限報警 ⑤配電輸出 代碼 配電輸出（輸出電壓） X P 無輸出 配電輸出 如“P（24）”表示饋電輸出24V。 ⑥供電電源 代碼 電壓范圍 A D AC/DC 100-240V (50/60Hz) DC 20-29V ⑦備注 無備注可省略

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、儀表進行信號切換時需要通過對殼體內部短路環進行設置，為了您的操作方便，請在訂貨時務必注明輸入信號類型。 3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-1300A-14-0/2/P(24)-A 例2：NHR-1300C-27-K1/X/X-D
