該稱重傳感器根據載荷力大小及作用分別采用筒式、柱式結構。具有量程范圍大、結構密封性好，性能穩定可靠，安裝使用方便等特點。
        廣泛應用于水泥、煤炭等各種行業的電子汽車衡、軌道衡、平臺秤、料斗秤及其它各種稱重、測力的工業自動化測量控制系統 。

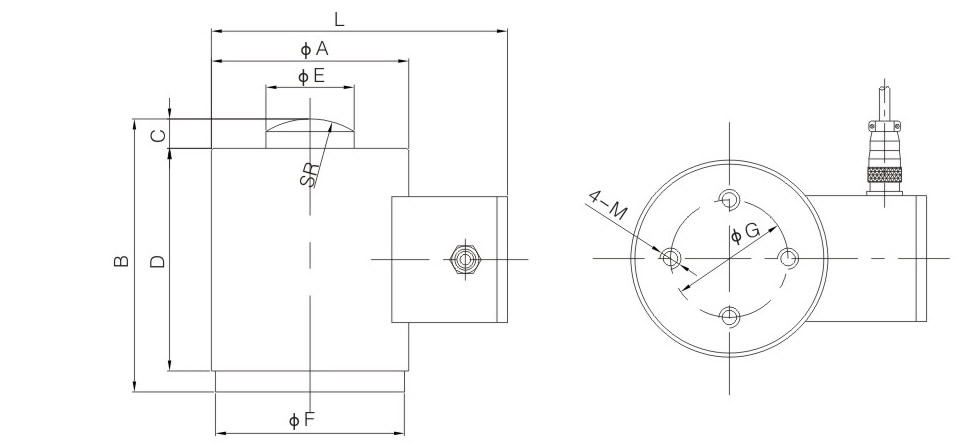

外形尺寸



量 程	ФA	B	C	D	ФE	ФF	ФG	SR	4-M	L
10~30t	94	130	14	106	42	89	56	40	M10	124
50~100t	129	178	18	148	76	124	82	75	M12	160
150~200t	149	220	24	182	100	144	98	95	M14	180
250~300t	184	260	28	216	120	178	130	130	M16	219

技術指標

參 數	單 位	技術參數	參 數	單 位	技術參數
靈敏度	mV/V	1.0~1.5±0.05	靈敏度溫度系數	≤%F·S/10℃	±0.1
非線性	≤%F·S	±0.3	工作溫度范圍	℃	-20℃～+80℃
滯 后	≤%F·S	±0.3	輸入電阻	Ω	750±20Ω
重復性	≤%F·S	±0.15	輸出電阻	Ω	700±5Ω
蠕 變	≤%F·S/30min	±0.3	安全過載	≤%F·S	150%F·S
零點輸出	≤%F·S	±1	緣電阻	MΩ	≥2000MΩ（50VDC）
零點溫度系數	≤%F·S/10℃	±0.1	推薦激勵電壓	V	10V～15V
