常見用途：
汽輪機 TST測量 ：脹差
水輪機振擺監測 ：抬機量（量程在10mm以內)
SD-電渦流傳感器 SD-16X系列分離式傳感器組成:
•自帶有連接電纜的傳感器
•長度與傳感器自帶電纜相配的延伸電纜
•相對應的前置放大器
•8mm量程范圍

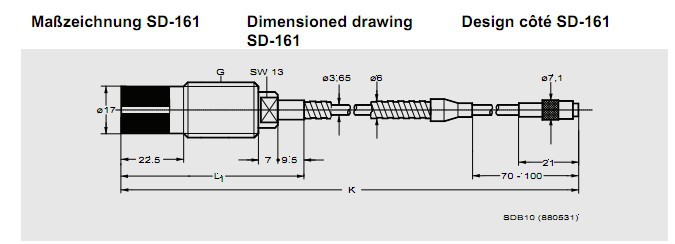

SD-161 分離非接觸電渦流傳感器 全螺紋
接線方法
-DC……（-24V電源）
SIG……（信號線)
COM……（公共端）
技術指標：
靈敏度：2mV/µm（50mV/mil）
量程：8mm
靈敏度誤差：±5%（室溫）
±10%（整個工作溫度范圍內）
線性度：±1%（室溫）
±7%（整個工作溫度范圍內）
工作溫度：
探頭：-30℃~180℃
延長電纜：-50℃~200℃
前置器：-30℃~65℃
探頭直徑：17mm
電源：-24V（-18V~-26VDC）＜30mA電流
允許傳輸信號電纜長度：1000米
選型指南：
探頭、前置器、延長電纜構成電渦流傳感器（系統）。探頭本體電纜與延長電纜長度相加要與前置器要求的電纜總長相等。
例：前置器輸入端總電纜長度要求5米，探頭本體電纜與延長電纜之和必須為5米，可以有兩種相組合：
（1）探頭本體電纜0.5米，延長電纜4.5米
（2）探頭本體電纜1米，延長電纜4米
SD-電渦流傳感器 SD-16X系列分離式傳感器組成:
•自帶有連接電纜的傳感器
•長度與傳感器自帶電纜相配的延伸電纜
•相對應的前置放大器
•8mm量程范圍
技術指標：
靈敏度：2mV/µm（50mV/mil）
量程：8mm
靈敏度誤差：±5%（室溫）
±10%（整個工作溫度范圍內）
線性度：±1%（室溫）
±7%（整個工作溫度范圍內）
工作溫度：
探頭：-30℃~180℃
延長電纜：-50℃~200℃
前置器：-30℃~65℃
探頭直徑：17mm
電源：-24V（-18V~-26VDC）＜30mA電流
允許傳輸信號電纜長度：1000米
選型指南：
探頭、前置器、延長電纜構成電渦流傳感器（系統）。探頭本體電纜與延長電纜長度相加要與前置器要求的電纜總長相等（輸入端）。
例：前置器輸入端總電纜長度要求5米，探頭本體電纜與延長電纜之和必須為5米，可以有兩種相組合：
（1）探頭本體電纜0.5米，延長電纜4.5米
（2）探頭本體電纜1米，延長電纜4米
B&K VIBRO德國申克 電渦流位移傳感器8mm量程范圍
SD-161 SD-164
前置器：OD-162
延長電纜：EC-001 EC-002 EC-003
探頭SD-161
SD-161-【A】-【B】-【C】-【D】-【E】
A：安裝螺紋
M20×1…………………………………………………………6
B：探頭體長度（75~255mm可選）
標準長度105mm……………………………………………105
C：探頭本體電纜
0.5米…………………………………………………05
1米……………………………………………………10
D：電纜鎧裝：
不帶鎧裝………………………………………………0
Φ6不銹鋼鎧裝…………………………………………1
E：特殊要求
沒有……………………………………………………0
有………………………………………………………1
探頭SD-164
SD-164-【A】-【B】-【C】-【D】-【E】
A：安裝螺紋
M20×1……………………………………………………………6
B：探頭體長度 50~150mm可選
標準長度50mm………………………………………………50
C：探頭本體電纜
0.5米……………………………………………………05
1米………………………………………………………10
D：電纜鎧裝
不帶鎧裝…………………………………………………0
E：特殊要求
沒有…………………………………………………………0
有……………………………………………………………1
延伸纜
EC-【A】-【B】-【C】
A：鎧裝
無鎧裝（-50~200℃）………………………………001
金屬鎧裝（-50~200℃）……………………………002
人造材料鎧裝（-50~200℃）………………………003
B：長度
4.0m±0.2m……………………………………………………40
4.5m±0.3m……………………………………………………45
90.m±0.4m（只用于OD-053）…………………90
9.5m±0.6m（只用于OD-053）…………………95
C：特殊要求
沒有……………………………………………………0
有………………………………………………………1
（備注：延伸電纜長度以1米為變化單位）
前置器
OD-【A】-【B】
A：類型
8mm量程，適用于5米同軸電纜……………………162
B：特殊要求
沒有………………………………………………………0
有…………………………………………………………1
