產品簡介

PID外給定控制儀SWP-ND 415-010-23/12-NPID外給定控制儀SWP-ND415-020-23/12-HLPID外給定控制儀SWP-ND715-010-23/12-NPID外給定

公司簡介

麥克傳感器有限公司------ 成立于1993年，是中國半導體壓阻式OEM壓力傳感器的行業領袖。公司成立以來，秉承技術創新和管理創新的精神，成功開發出并規模化生產OEM壓力傳感器，智能壓力變送器，測量和控制儀表等高品質產品，將國際先進的總線操作、寬溫度數字補償、非線性校正以及數據采集技術完美結合，開發生產上百種產品，成為世界公認的高品質可信賴的壓力傳感器、變送器和系統解決方案的杰出供應商。

展開

產品說明

PID外給定控制儀SWP-ND 415-010-23/12-N

PID外給定控制儀SWP-ND415-020-23/12-HL

PID外給定控制儀SWP-ND715-010-23/12-N

PID外給定控制儀SWP-ND715-020-23/12-HL

PID外給定記錄儀SWP-ND815-010-23/12-HL

PID外給定記錄儀SWP-ND815-020-23/12-HL

PID外給定控制儀SWP-ND915-010-23/12-N

PID外給定控制儀SWP-ND915-020-23/12-HL

PID外給定控制儀SWP-NT815-010-23/12-HL

PID外給定控制儀SWP-NT815-020-23/12-HL

SWP-PID自整定/光柱顯示控制儀（外給定或閥位控制）

　　SWP-LED系列PID外給定（或閥位）控制儀 /PID外給定（或閥位）光柱顯示控制儀適用于需要進行測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。

　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。

一、主要特點

　　1、通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。

　　2、 PID參數自整定。

　　3、同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。

　　4、自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

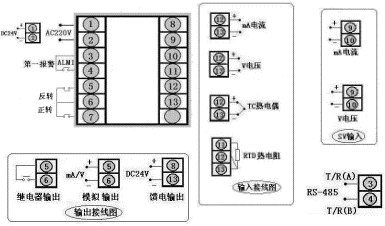

型號	SWP-ND415、D425系列	接線圖
儀表外形	儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重量:240g
型號	SWP-NS415、S425系列
儀表外形	儀表尺寸:48×96×110mm 開孔尺寸:44×92mm 重量:240g

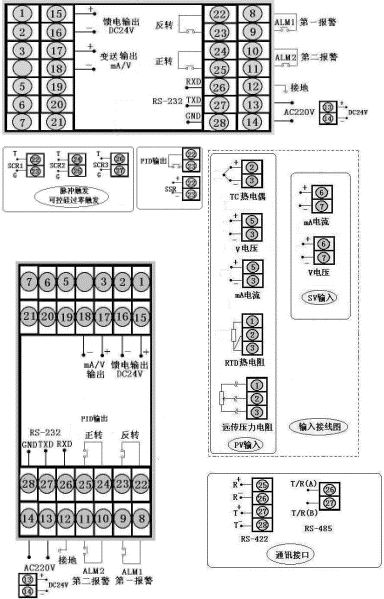

型號	SWP-ND815、D825系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-NT815、T825系列
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-NS815、S825系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-NT815、T825系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

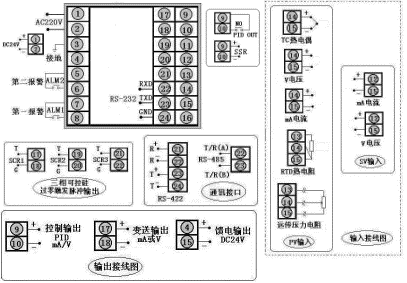

型號	SWP-ND915、D925系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

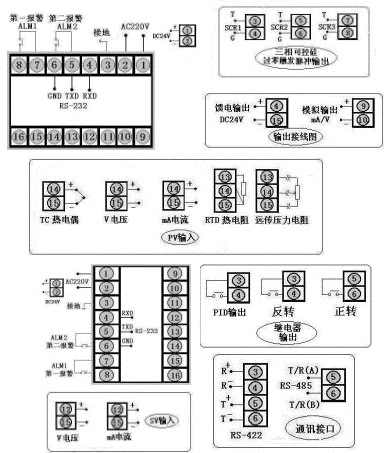

型號	SWP-ND715、D725系列	接線圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重量:240g

特殊訂貨與本接線圖不同之處，以隨機接線圖為準。

四、 SWP-LED系列PID自動演算外給定（或閥位）控制儀型譜表

型號

代碼

說明

SWP -N

　□　□　□□-　□　□　□ -□□/□□-□　□　-□　-□

新一代PID自整定控制儀

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

96×48mm（橫） 48×96mm（豎）

72×72mm

160×80mm 80×160mm

96×96mm

控制作用

外給定控制

閥位控制（繼電器正轉反轉控制）

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

PV輸入類型

□□

參見"輸入類型"

SV輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

五、 SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表

型號

代碼

說明

SWP -N

T　□　□□-□　□　□- □□/□□-□　□-□- □ -□

新一代PID光柱顯示控制儀

外形尺寸

160×80mm,80×160mm

控制作用

外給定控制

閥位控制(繼電器正轉反轉控制)

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

PV輸入類型

□□

參見"輸入類型"

SV輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

橫式顯示

豎式顯示（可省略）

特殊型號或要求的, 請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格

★ 一報警輸出只能選擇N、H或L報警輸出。

★ 注1：儀表顯示方式為 PV、SV雙LED顯示。

★ 注2：外給定控制--可選擇由內部設定控制目標值或由外部輸入設定控制目標值。

★ 注3：閥位控制--繼電器正轉、反轉控制輸出。

★ 型號舉例：

①SWP-ND815-21-08/12-HL-P-W

　　外給定控制，通訊方式RS232，輸出方式繼電器輸出，PV輸入類型為Pt100，SV輸入類型為4～20 mA，一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。

②SWP-NT815-81-10/12-LH-T

　　光柱顯示，外給定控制，通訊方式RS485，輸出方式繼電器輸出，PV輸入類型為Cu50，SV輸入類型為4～20 mA，一報警為下限報警，第二報警為上限報警，開關電源AC90～265V供電。
