● 切換差可調

壓力或差壓 設定值 調節范圍 KPa	切換差不大于		重復性 誤差 不大于 KPa	工作 壓力 范圍(1) KPa	zui大 允許 壓力(2)  KPa	開關 切換 次數 次/分	壓力傳感器材料		接口 內螺紋	重量 kg	訂貨 目錄 編號
	設定值 調節范圍 下限  KPa	設定值 調節范圍 上限 KPa					外殼	波紋管
0.1～2	0.1	0.12	1.5%	0～50	60	10	鋁	丁腈 橡膠	G1/4	0.5	0823200(3)
2～25	0.25	0.7		0.2～50							0823300

注：（1）此為高壓口介質壓力范圍。     （2）在實際工作中，任一壓力口介質的短暫壓力峰值也不能超過此值。     （3）僅適用于安裝在無振動場合。

    [例1]：選用訂貨號為0823200的差壓控制器，要求在壓力上升至1KPa（上切換值）時發出觸點信號，具體步驟如下：
    1.1 將控制器的高壓入口旋入校驗臺的螺紋接口中，低壓入口空接。
    1.2 將電纜導線焊在微動開關的焊片上，電纜另一頭接上萬用表。注意：焊接時不要過分用力，以免微動開關位置發生移動。
    1.3 將壓力加至1KPa，此值可從標準壓力表中讀出。
    1.4 逆時針轉動設定值調節螺桿（見右圖），使設定值由大變小，直至在1KPa處切換。
    1.5 調節校驗臺的壓力，使其在, 1KPa上下來回變化。檢驗壓力上升時，開關的切換值是否是1KPa，此值即為要設定的上切換值。其對應的下切換值為1KPa減去切換差（約0.1KPa），即為0.9KPa。
        設定后的控制器能模擬實際工作狀況，在兩壓力輸入口同時加上壓力信號，再復查微動開關是否在設定值處動作。
    [例2]：選用訂貨號為0823100的壓力控制器，同樣要求在壓力上升至1KPa（上切換值）時發出觸點信號，具體步驟如下：
    1.1 將控制器的壓力輸入口旋入校驗臺的螺紋接口中。
    1.2 其余步驟同例1。

     ● 設定值選在本控制器的中間部分。若安裝在室外時，應予足夠的防護以免受腐蝕性氣體、劇烈變化的環境溫度、太陽光輻射、水的滲入等的危害。。

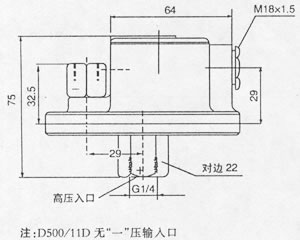

     ● D520/11DD高壓介質接標有“+”的下部接口，低壓介質接標有“-”的下部接口。D500/11D將介質接入輸入口。
◇ D520/11DD注意事項：
     ● 打開蓋板，在除去微動開關上的塑料護罩及調試完畢裝上護罩時，請用戶務必小心，不要用力過大。
     ● 除調節設定值時可旋動設定值調節螺母外，請務必不要撥動內部零件及旋動微動開關的安裝螺釘。
     ● 防振、通斷電流與zui大壓力請遵守本說明書的規定。
     ● 本控制器自出廠之日起保用十八個月。
       凡屬本產品質量問題，本廠負責及時維修或更換。

◇ D520/11DD附件：（注：附件不能用于低壓入口）
