LJWD-10 LJWD-10電流互感器

上海歐宜電氣有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：LJWD-10

更新時間：2012-10-08

瀏覽次數：892

公司地址：上海市金山工業區亭衛公路

15900668138 趙經理(先生)

點擊查看聯系電話在線詢價

產品簡介

零序電流互感器、高低壓電壓互感器行程開關微動

公司簡介

上海歐宜電氣有限公司簡介

??? 本公司座落于東方明珠上海。是一家專業供應電流互感器、電壓互感器等高壓電氣產品的企業。

??? 公司自創建以來，通過改革發展，核心競爭力不斷增強，自主創新能力不斷提高。積累了豐富的制造經驗,組建了一支專業.精湛的生產隊伍。精良的生產檢測設備和完善的售后服務體系贏得廣大客戶的好評。

??? 進入新世紀，上海歐宜電氣堅持科學發展觀，發展自主品牌，展現出國際化、現代化、信息化的新貌。公司以重點跨越突破高端產業，以自動化提升傳統工業，積極建造重型極端裝備基地，集聚高技能專家團隊，加強先進裝備業與現代服務業的同步發展，努力實現引領中國裝備制造業振興，躋身世界裝備巨頭之林的目標。
公司始終慣徹執行“顧客的滿意是我們永恒的追求”質量方針。以“客戶為中心”的服務宗旨,走專業一體化的道路。

展開

產品說明

零序電流互感器、高低壓電壓互感器行程開關 微動開關 熔斷器、隔離開關、刀開關

LJWD-10電流互感器

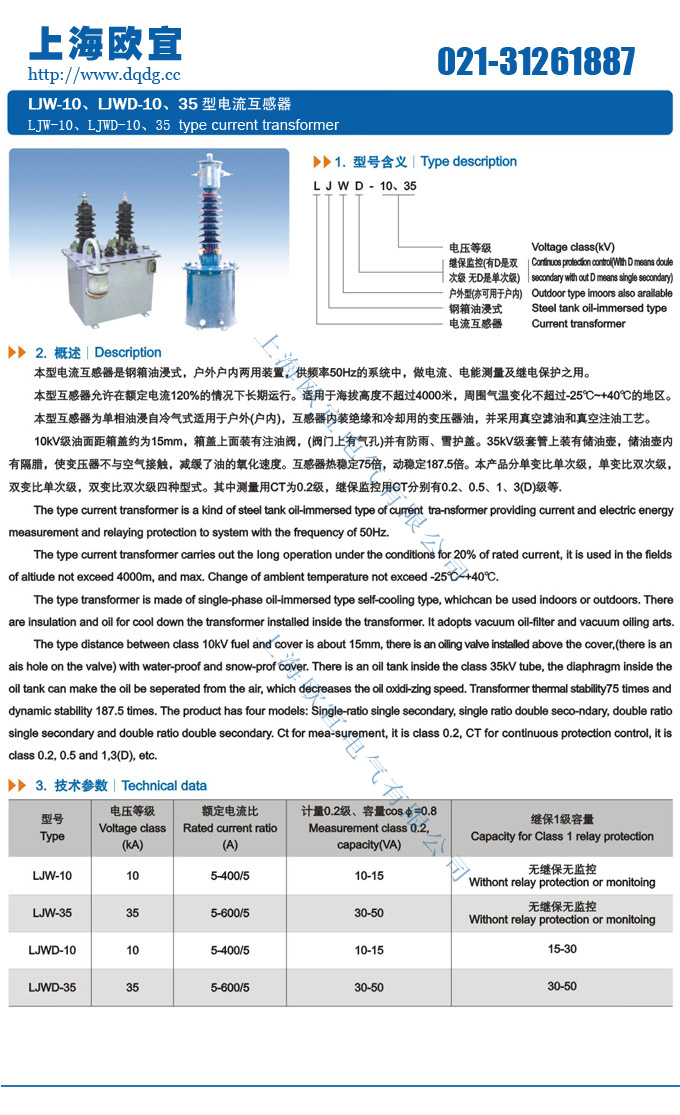

一、LJW-10、LJWD-10電流互感器概述

LJW-10 LJWD-10產品是油浸、鋼箱結構戶外式電流互感器，適用于額定頻率 50 赫茲、額定電壓 10KV 的電力系統中作電氣測量及繼電保護用

二、安裝條件

1 安裝場所：戶外；
2 環境溫度 -25 ℃ - +40 ℃ 的范圍內，空氣濕度不大于 85 %
3 海拔：海拔 4000 米以下使用
4 安裝場所無腐蝕性的氣體

三、型號簡介

1 LJW-35,LJWD-35 電流互感器油箱為橢圓桶型互感器裝入油箱內，互感器引有出線均由布置在箱蓋上面的瓷套引出器身吊裝在箱蓋下面，可以一起吊出油箱
2 互感器有幾個二次繞組就有幾個環型鐵芯，每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成“8”字形的鏈狀。整個鏈狀繞組放置在注滿變壓器油的箱體內。
3 產品可做多次級，也可做多變比多變比有一次抽頭結構也有二次抽頭結構
4（特別說明：所用變壓器油為 25 號變壓器油）

額定電流比(A) 級次
組合準確級及額定輸出保護級一秒熱穩定
電流(KA) 動穩定
電流(KA)

0.2S 0.2 0.5 額定輸出(VA) 準確級及準
確限值系數

5/5
0.5
10P
0.2S/10P
0.2/10P
0.5/10P 10 10 15 20 10P10 0.3 0.75

10/5 0.6 1.5

15/5 0.9 2.25

20/5 1.2 3

30/5 1.8 4.5

40/5 2.4 6

50/5 3 7.5

75/5 4.5 11.25

100/5 6 15

150/5 9 22.5

200/5 12 30

300/5 18 45

400/5 24 60

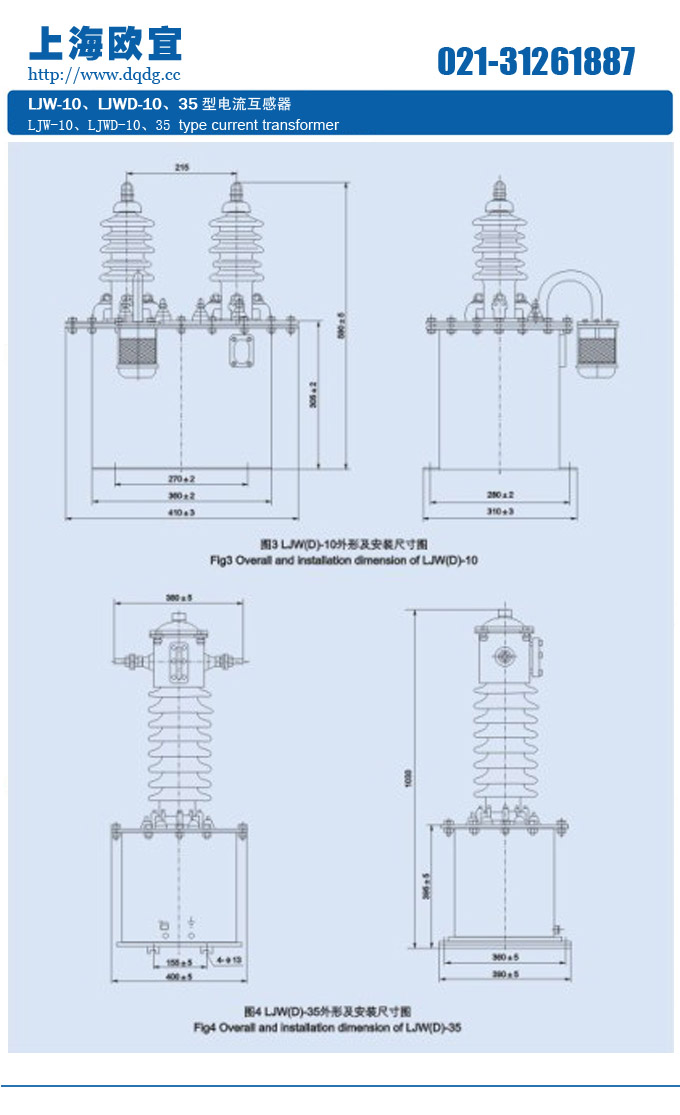

三、LJW-10、LJWD-10電流互感器含義、外形及結構尺寸圖

產品名稱：LJWD-10電流互感器

型號：LJWD-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁LJWD-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。另外可根據客戶需求，訂制非標產品。
